QTY-600LB不銹鋼柱塞式取樣閥柱塞式取樣閥

日期：2022/05/06 瀏覽：

品牌 :	滬工恒	型號 :	QTY-600LB
材質 :	不銹鋼	連接形式 :	法蘭
公稱通徑 :	15-25	適用介質 :	水、石油、液體等
壓力環境 :	常壓	工作溫度 :	常溫
標準 :	國標	流動方向 :	單向
驅動方式 :	手動	零部件及配件 :	閥體
用途 :	調節	類型(通道位置) :	直通式
密封材料	不銹鋼

產品詳情
Product details

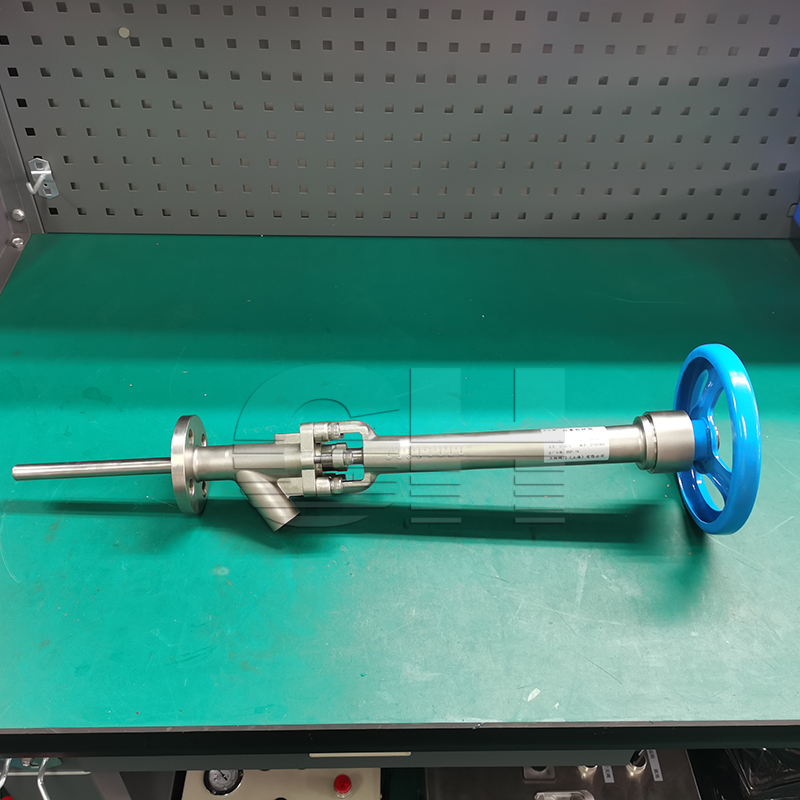

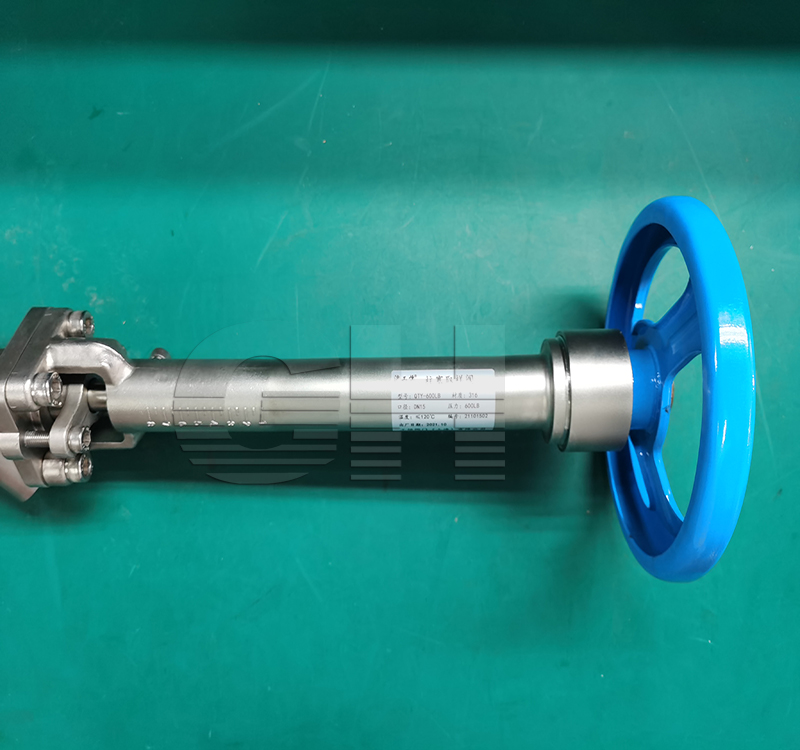

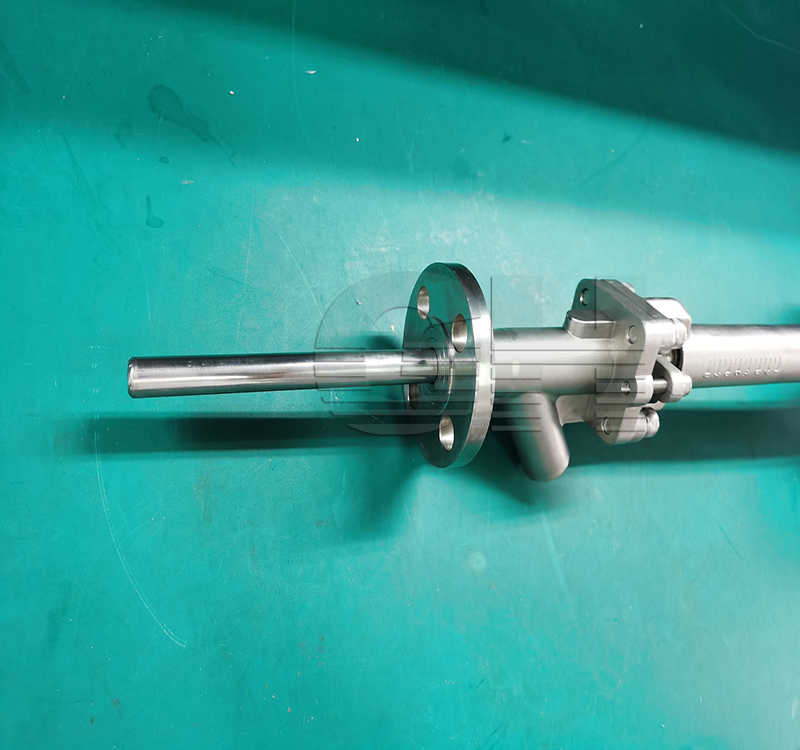

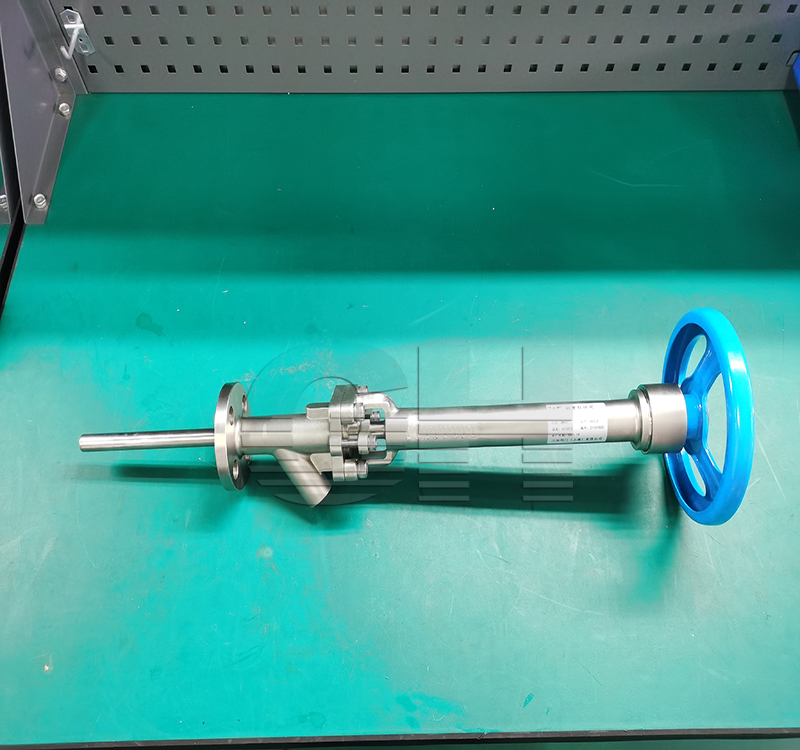

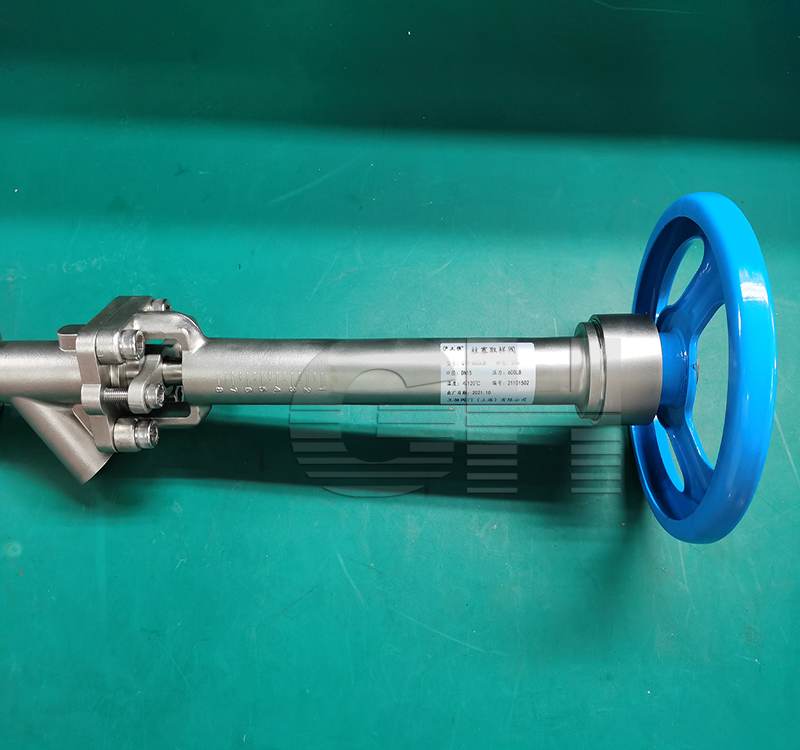

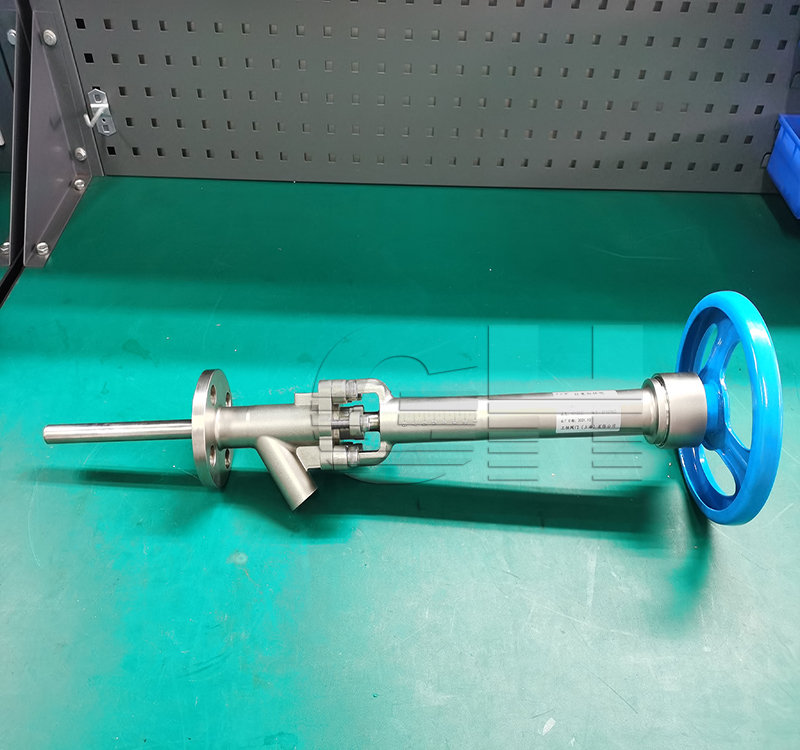

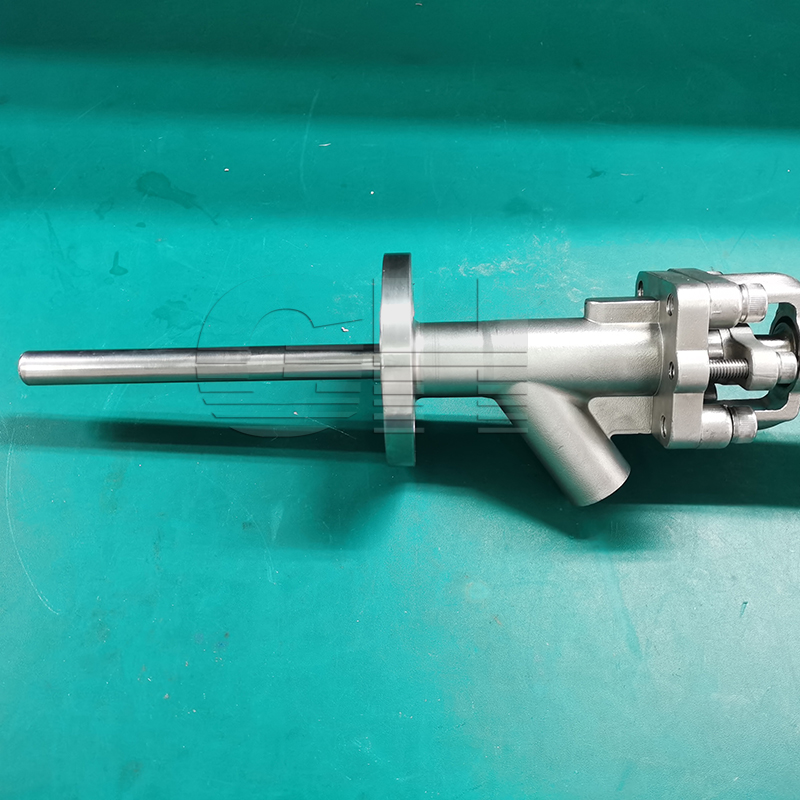

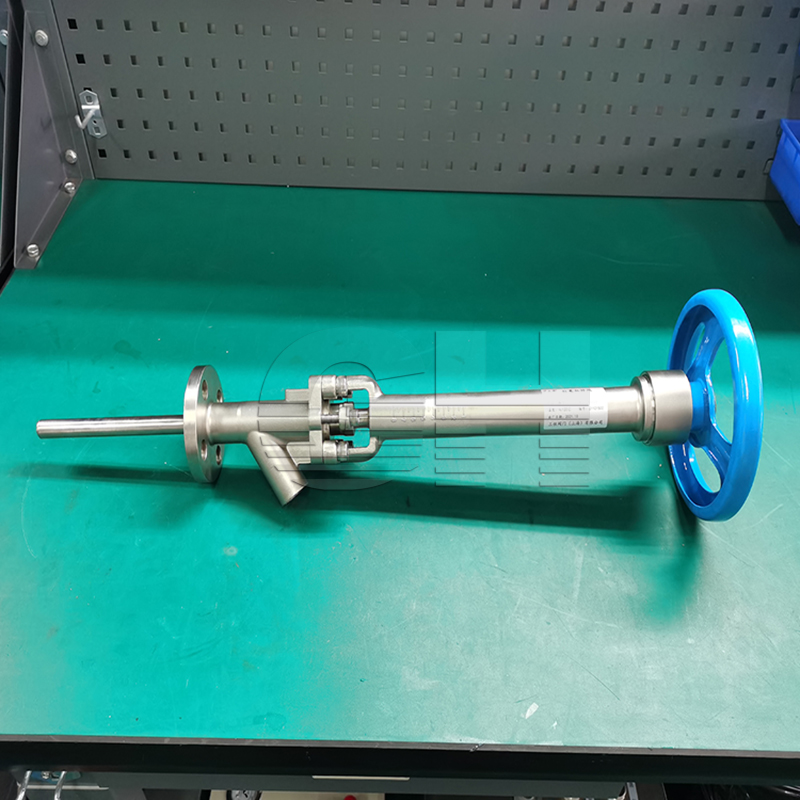

不銹鋼柱塞式取樣閥
一、產品簡介：
不銹鋼柱塞式取樣閥主要由閥體、閥蓋、閥柱、閥筒、上密封圈、下密封圈、封圈壓蓋、手柄等零件組成。該產品采用硅熔膠精密鑄造。閥體采用304不銹鋼一次澆鑄成型，無連接縫隙與焊縫。柱塞式取樣閥前，應先在管道或槽體安裝部位安裝一個內絲小短管，將柱塞式取樣閥按閥頭方向插入管道或槽體內，然后在外側進行焊接。這種連接方法比較簡單，取樣閥前裝一個小短管，更有利于其性能的發揮。絲口連接方式時，取樣閥前的小短管要盡量地短些，只要不影響與取樣閥的連接就可以了。因此，沒有連接方面的問題。真正的雙密封系統，可避免泄漏的發生。密封高溫度可達250。可以根據安裝需要設計塞外露長度，和保溫外殼，確保容器取樣口管路無堵料，但對粘度大的物料也不易堵，是一種較理想的取樣裝置。活塞圓柱度精度高，保證活塞全行程運動順暢，同時無阻塞，無泄漏。

二、技術參數：
名稱：柱塞式取樣閥
大工作壓力 16PN
大工作溫度 230℃-550℃（根據使用條件）
隔膜材料 PTFE石墨
閥體材料 304/316L
接口方式螺紋、法蘭
結構形式雙密封結構，無死角。

三、產品應用：
柱塞式取樣閥適用于結晶反應釜取樣閥門，是化工企業生產，特料檢驗是否到達要求而特別設計的。柱塞式取樣閥密封溫度可達230℃、550℃,可根據安裝需要設計外塞露長度，確保容器取樣口粘度大的物料不堵，是一種較理想的了取樣裝置。該材料可選擇304、316L，性能及外觀完全可以與國外產品媲美。適用易結晶工況的反應釜取樣檢驗的專用閥門，是化工生產中常用到的一種檢驗閥門，是生產中放取一定物料檢驗是否達到要求而特別設制的。此閥安裝部位不同，有著不同名稱。比如安裝在罐底可做為排泄閥；裝在側面，可做為進料閥；安裝在管道上可做為噴射閥和取樣閥；安裝在管線上：可做為無死區切斷閥。柱塞式取樣閥屬于柱塞閥中一種體形結構小的閥之一。此閥操作方便，開啟自由，運動靈活可靠，柱塞裝配維修簡單，密封結構合理，上下密封圈更換方便，適合排放沉積物或粘稠的流體。廣泛應用在化工、制藥、農藥、染料、食品加工行業等。
