產品概述

D241W-1型電液動通風蝶閥是一種適用性很強的新型產品，電液動蝶閥以電液推桿作動力源，通過雙向齒輪泵輸出壓力油，經油路集成塊的控制 送到油缸，實現活塞往復運動，同時通過曲柄轉動閥軸、閥板作90°范圍旋轉,達到調節流量的目的。廣泛用干冶金、礦山、電力、建材、醫藥、化工等行業生產 過程中，能對管道中介質的流量進行遠程控制或現場控制。
D241W-1型電液動通風蝶閥本閥具有：動作靈敏，運行平穩，能有效緩沖外來的沖擊力，行程控制準確，可以帶負荷啟動及超負荷保護功能，它是機、 電、液全封閉結構，工作油路循環于無壓的封閉鋼筒里，體積小，不漏油，便于安裝，維修。能在惡劣的環境下工作，不吸塵，不進水，能耗小，使用壽命長等特點。

主要性能參數

主要性能 公稱壓力：0.1 MPa
適用溫度：≤300%
適用介質：空氣含塵煙氣
電源電壓：三相380 V
泄漏率：≤1.5%

蝶閥型號編制說明

蝶閥結構形式代號附表

產品外形結構尺寸

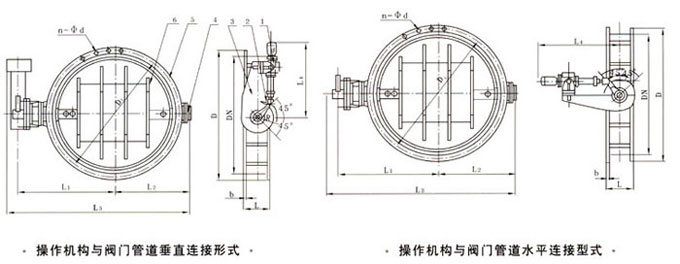

產品外形結構尺寸圖

1、電液推桿 2、曲柄 3、支架 4、 Η軸 5、閥體 6、蝶板
