產品概述

D971F46電動襯氟對夾式蝶閥采用帶有球形密封表面的襯氟塑料包襯蝶板，配以閥座基部的硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，的使用壽 命；電動襯氟蝶閥可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸現端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制， 從而達到產品結構緊湊、外形美觀、工藝合理、性能可靠。保證閥軸不與腔內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離離管道即可完成。產品廣泛適用 于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，特別是具有嚴懲腐蝕性介質的使用場合如硫酸、氫氟酸、磷、酸、氯氣、強堿，王水等具有強腐蝕的介質。

蝶閥型號編制說明

蝶閥結構形式代號附表

主要零部件材料表

主要外形和連接尺寸

安裝注意事項

1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在第一次接通電源前要先手動開啟到半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

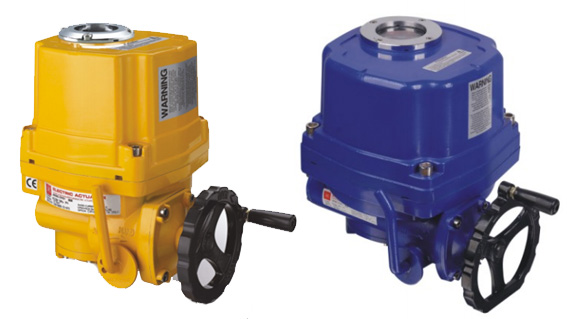

QT型電動執行機構產品概述

QT系列電動執行機構用于控制0°~270°旋轉的閥門及其他同類產品，如蝶閥、球閥、 風門、擋板閥、旋塞閥、百葉閥等，可以廣泛應用于石油、化工、水處理、船舶、造紙、 電站、供暖供熱、樓宇自控、輕工等各行業中。它以380V/220V/交流電源為驅動電源，以開關量信號或模擬量信號（4-20mA、1-10V DC、1-5V DC)為控制信號，可使閥門運動到所需位置，實現其自動化控制,產品質量具有保障。

性能特點

殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性強，防護等級為IP67。

電機
QT系列電動執行機構電機為全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可防止電動執行器堵轉電機過熱時損壞電機。

手動機構
手輪的設計保證可靠、省力、體積小。不通電時，扳動離合器手柄可進行手動操作。通電時，離合器自動復位。（注：在電機不通電的情況下，電動執行器將保持手動狀態)。

指示器
指示器安裝在中心軸上，可以觀察閥門位置。鏡面采用鋼化玻璃具有性、高強度、良好的熱穩定性等特點。

干燥器
加熱器用來防止由于環境溫度變化導致執行器內部水分凝結，保持內部電氣原件的干燥。

限位開關
機械，電子雙重限位。機械限位螺絲可根據閩門實際開關角度進行調整，可靠；電子限位開關有凸輪機構控制，調整凸輪能精確并方便的設定電控閥門的開關位置。

扭矩開關
扭矩開關可提供過載保護，在閥門卡住時自動斷開電機電源，并輸出過扭矩報警指示，能有效的保護閥門和電動執行器不受損壞。（出廠前已設定好，請用戶不要隨意調整）

自鎖
精密的雙蝸輪蝸桿機構可傳輸大扭矩，效率高、噪音低、壽命長、穩定可靠，有自鎖功能，防止慣性傳動和逆向傳動。

螺紋緊固件
所有部件固定螺絲均采用不銹鋼材質。

安裝
底部安裝驅動軸套可拆下根據需要進行加工，適應性強。可以垂直安裝，也可以水平安裝。

線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可有效滿足各種附加功能的要求。

智能模塊
智能模塊采用集成度高，功耗低的單片機與模擬電路混合的控制板，更采用全金屬外掛式安裝，使執行器電機熱源與控制模塊有效隔離，很大程度地提高了控制模塊的穩定性。

閥位數字顯示
執行器在打開或關閉過程中，閥位的變化在控制模塊顯示屏上以數字方式實時顯示。

相序自動調整
智能調節型執行器自動檢測接入的三相電源相序，無需用戶考慮三相電源的相序問題。

QT系列電動執行器技術參數

QT系列電動執行器標準規格
