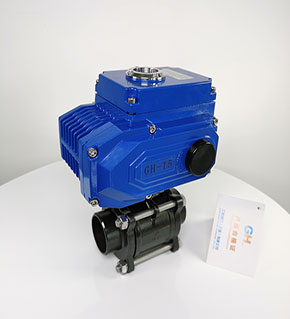

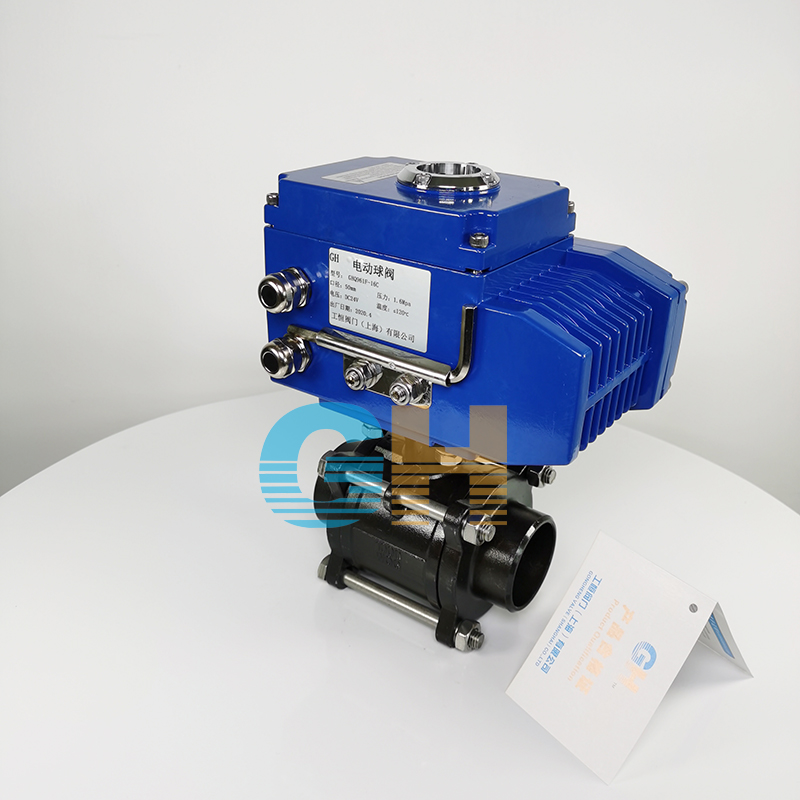

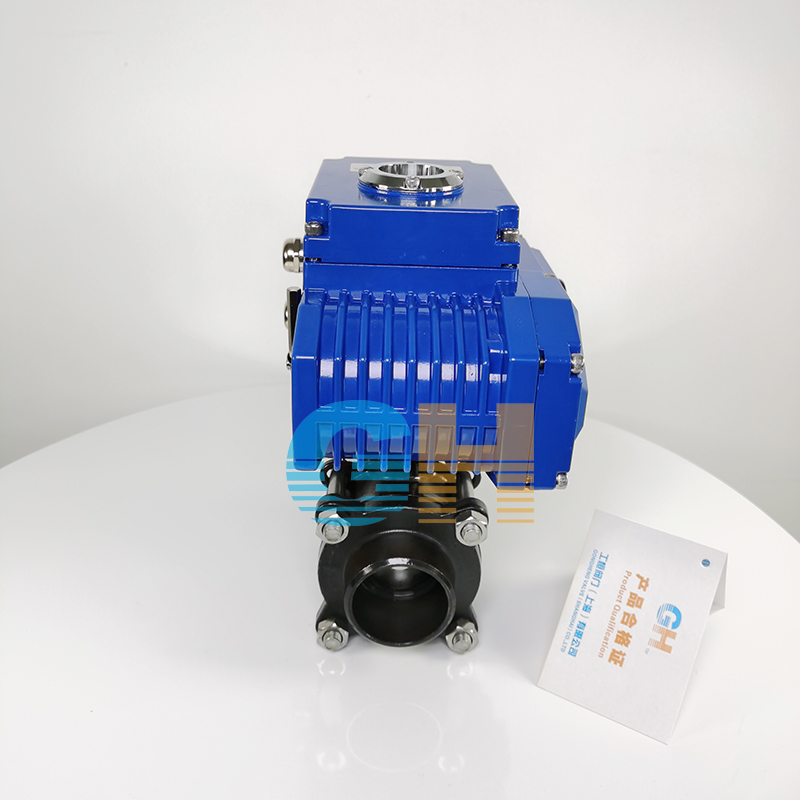

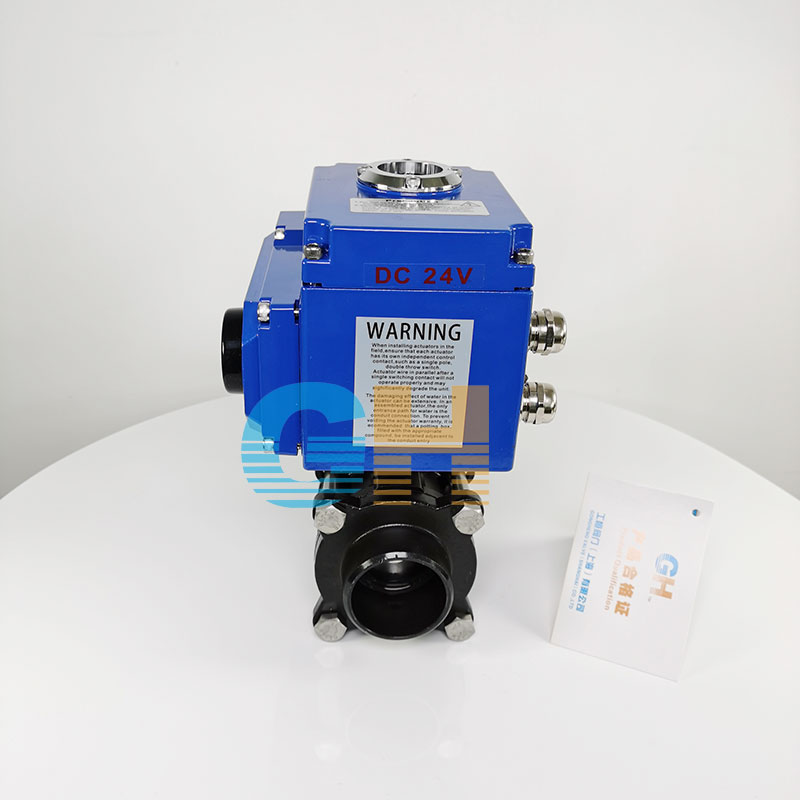

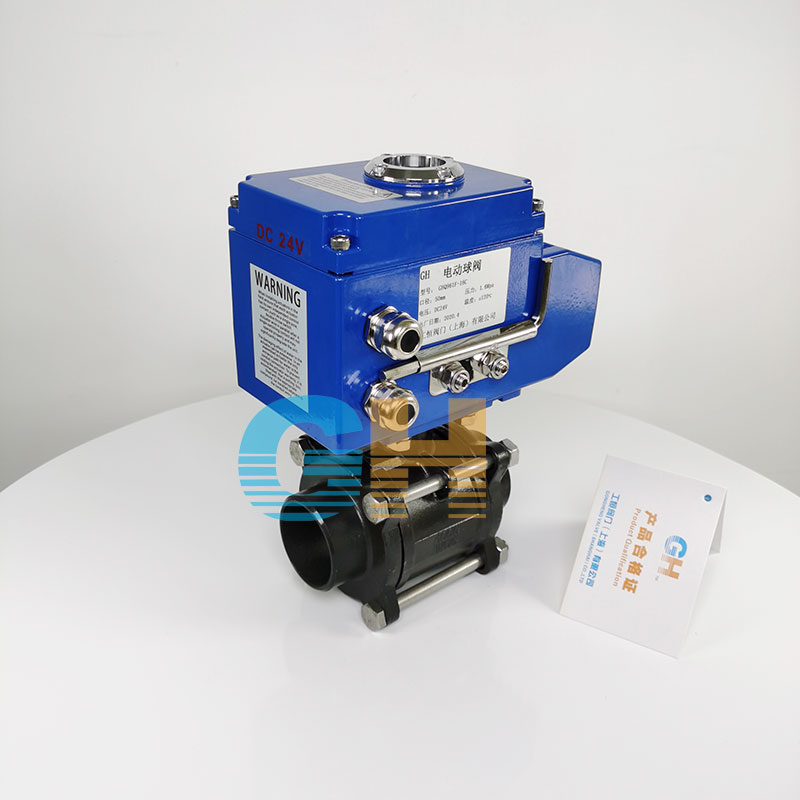

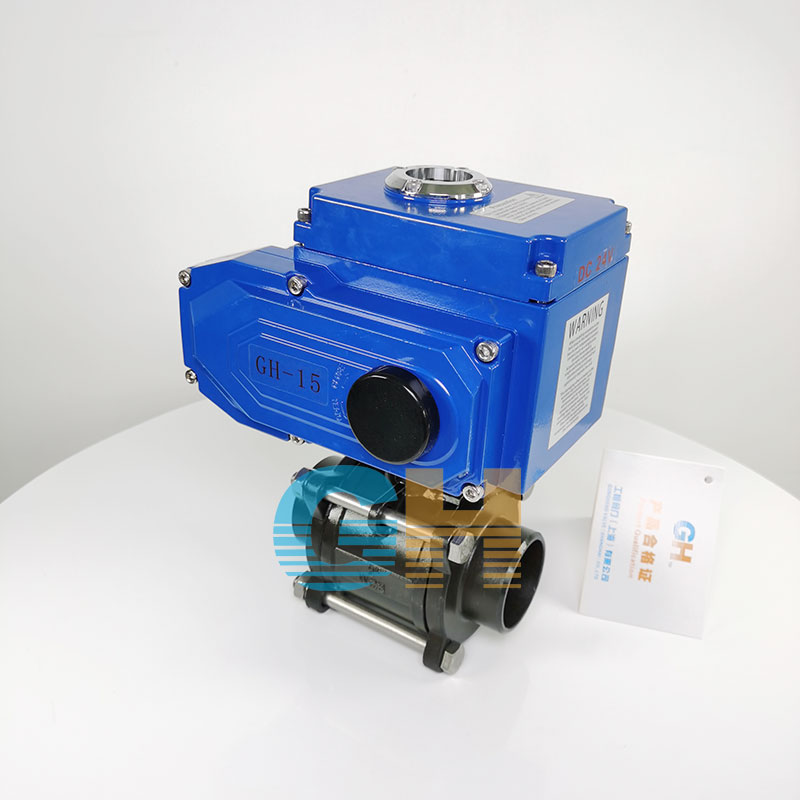

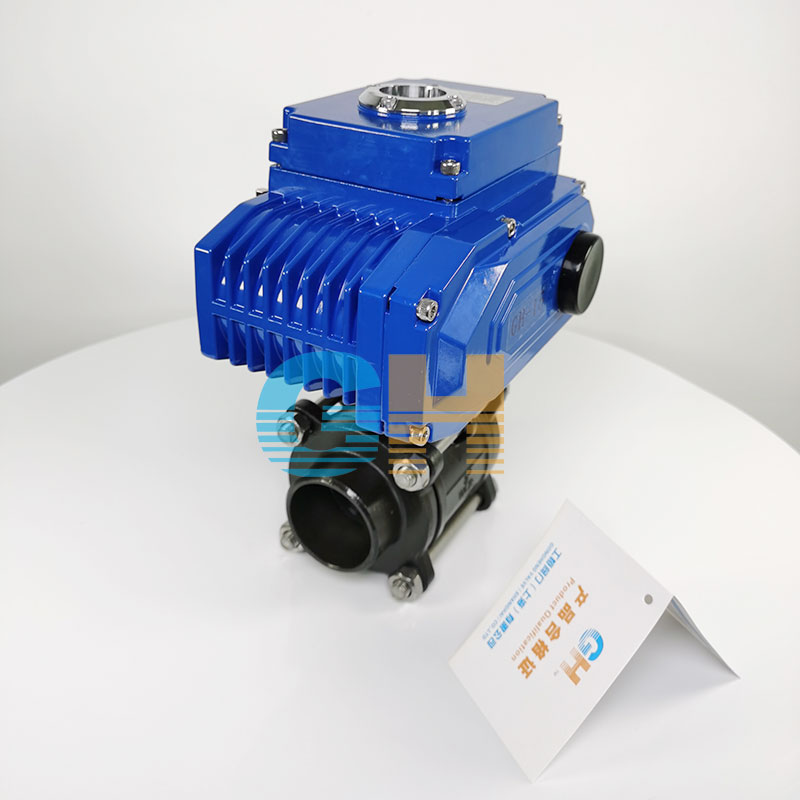

Q961F-16C-DN50三片式對焊電動球閥，鑄鋼電動三片式

日期：2021/04/01 瀏覽：

品牌 :	GH/工恒	型號 :	Q961F-16C
材質 :	鑄鋼	連接形式 :	焊接
結構形式 :	浮動球球閥	公稱通徑 :	DN10～100mm
適用介質 :	水、蒸汽、油品等	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

三片式焊接氣動球閥產品概述：

Q961F-16C-DN50三片式對焊電動球閥，鑄鋼電動三片式球閥采用一體化結構，與GH電動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。

三片式焊接氣動球閥用途特點：

設計特征
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
焊接方式：對焊、承插焊、
全流量通徑浮動球
采用ISO5211直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
三片式高平臺球閥通常應用壓力,溫度高，密封要求嚴格場合.
密封有自清潔特性，當球體傾離閥座時，管線中的流體沿球體密封面成360°均勻通過，不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。因此除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質。

三片式焊接氣動球閥性能規范：
公稱壓力：PN1.6,2.5,4.0,6.4,10,14Mpa
強度試驗壓力：PT2.4,3.8,6.0,9.6,15,21Mpa
低壓氣密封試驗壓力：0.6Mpa
適用介質： Q611F-(16-140)C 水、油品、氣
適用溫度：-29-180
適用介質： Q611F-(16-140)P 類
          Q611F-(16-140)R 類
適用溫度：-40-180

球閥參數		氣動執行器參數
連接方式	焊接連接	缸體	硬質陽極氧化處理
閥體材質	WCB,304,316,304L,316L	活塞	雙活塞齒輪齒條的結構設計
閥芯材質	304,316,304L,316L	可選	雙作用或彈簧復位式
密封材質	PTFE,PPL，硬質合金	位置指示	帶可視指示器NAMURNORM附件安裝標準
公稱壓力	PN16/25/40/63KG	行程調節	能在2個方向進行精準的±5°調節
適用介質	適用于液體、氣體等介質	使用壽命	齒輪齒條式設計正常使用壽命百萬次
