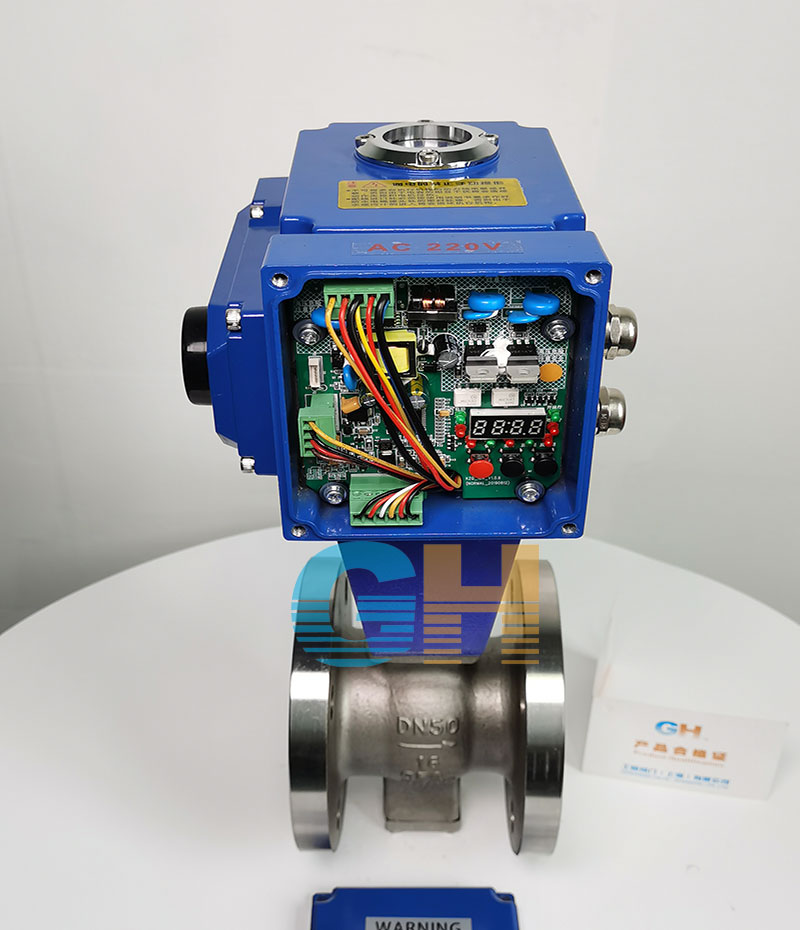

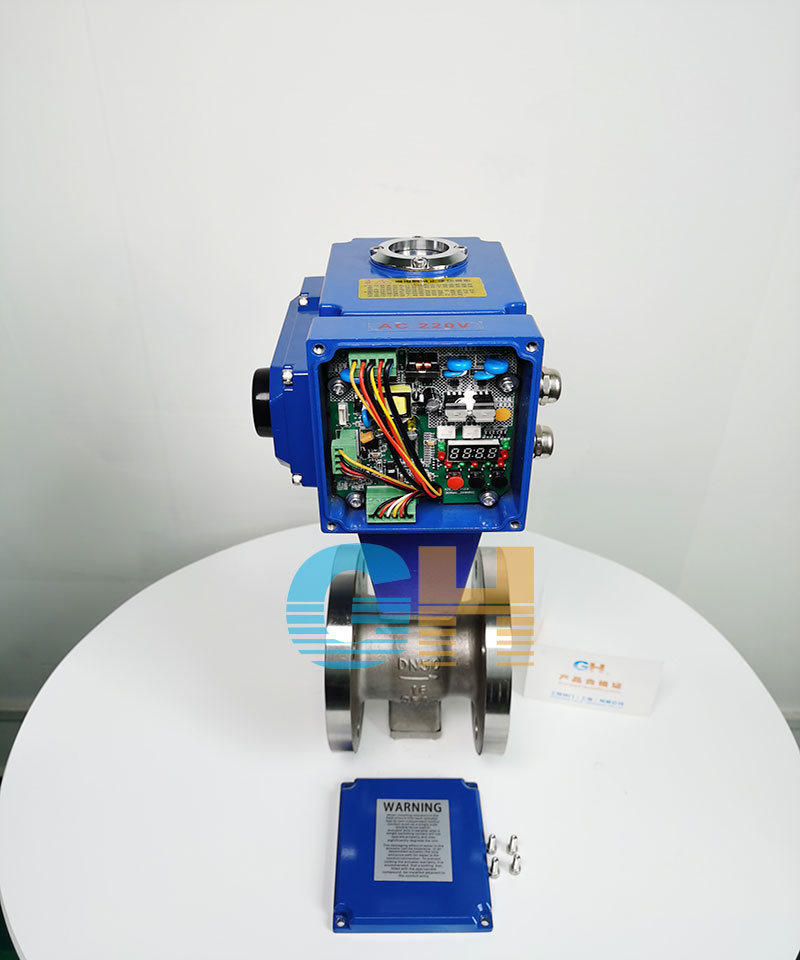

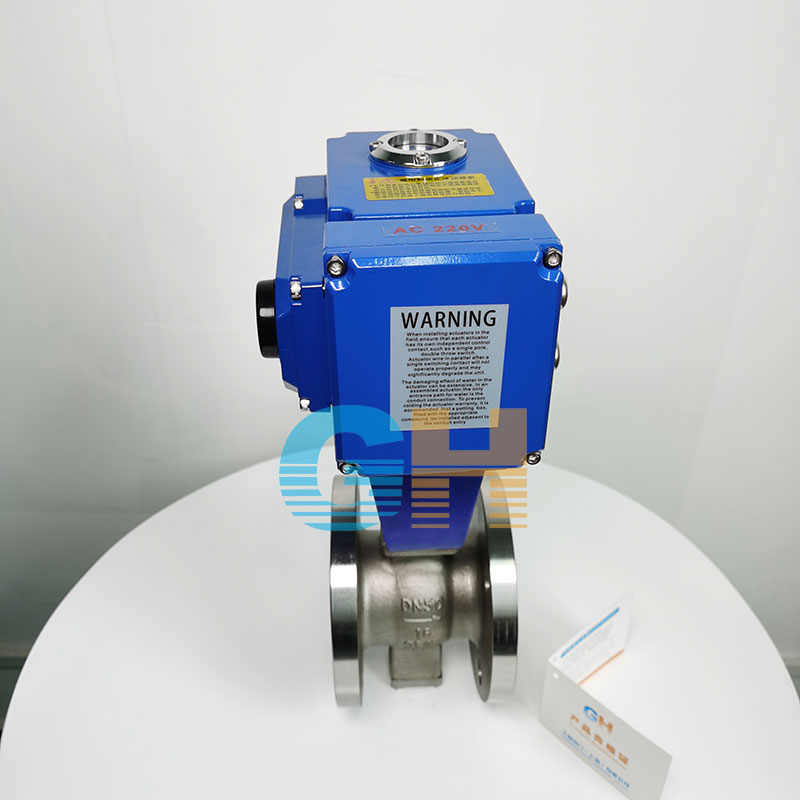

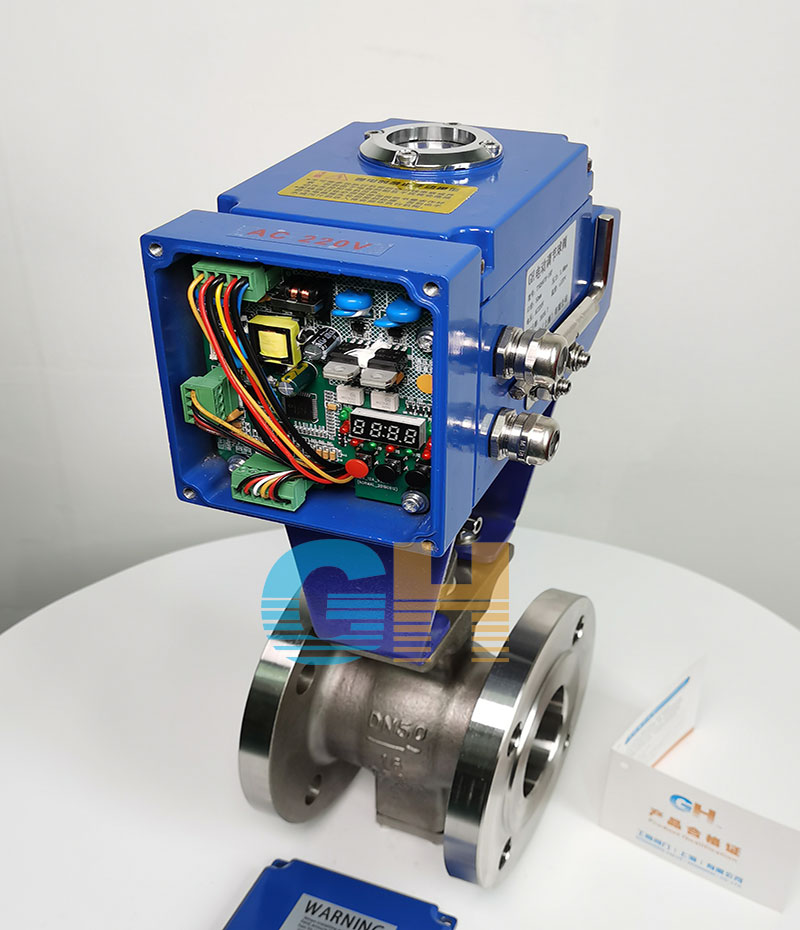

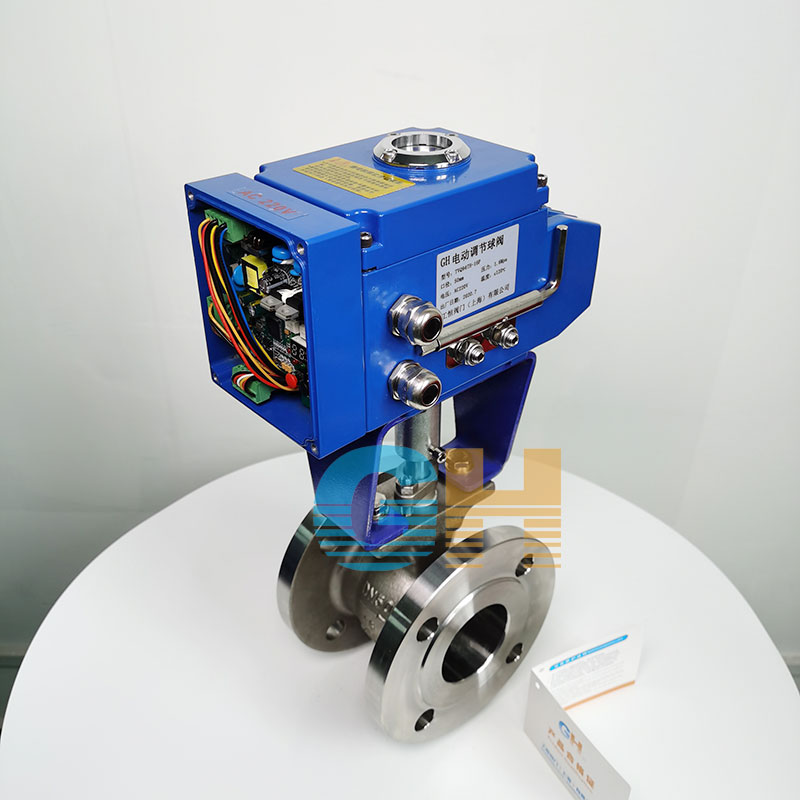

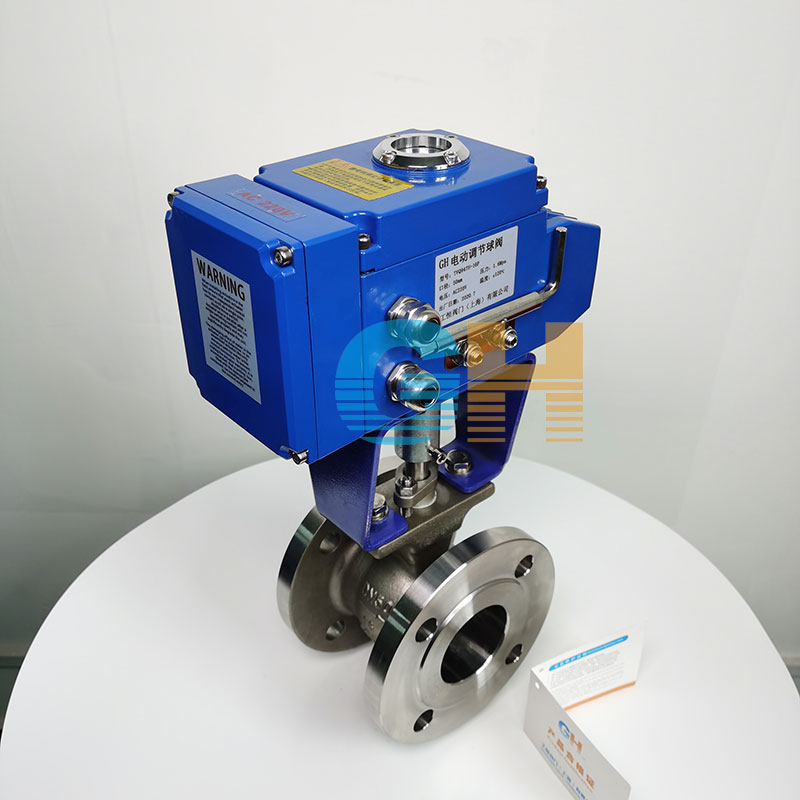

VQ947H-16P電動V型調節球閥-不銹鋼電動V型球閥

日期：2021/05/26 瀏覽：

品牌 :	GH/工恒	型號 :	VQ947H-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN25-500（mm）
適用介質 :	氣體、液體、蒸汽、油品、粘稠流體等	壓力環境 :	高壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

產品介紹
VQ947H-16P電動V型調節球閥-不銹鋼電動V型球閥,V型球閥球芯帶有V型結構，對閥座具有剪切作用。廣泛適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節和切斷。。
　　電動V型調節球閥是采用引進型電動執行器及高品質V型球閥組成。由于球芯帶有V型結構，對閥座具有剪切作用。因此電動V型調節球閥適用于造紙、化工、冶金等工業企業中含有纖維或微小固體顆粒的懸濁液介質中對有關工藝參數的控制，特別適用于制漿、造紙生產過程中的紙漿、白水、黑液、白液等懸浮顆粒的流體及濃、濁漿狀流體介質的自動調節。
1、電動V型球閥的V型切口的球芯與金屬閥座之前具有剪切作用，特別適用于含纖維、微小固體顆粒、料漿等介質。
2、電動V型球閥還具有調節并可靠定位能力，流量特性為近似百分比，可調范圍廣。
3、電動V型球閥采用板簧加載的可動閥座結構，閥座與球芯不會產生卡阻或脫離等問題，密封可靠，使用壽命長。
　　氣動V型球閥是一種直角回轉結構的高精度控制閥，可分為氣動V型調節球閥與氣動V型切斷球閥。它與閥門定位器配套使用，可實現比例調節。與二位五通電磁閥及控制箱配套使用，可實現開關控制。氣動V型球閥閥芯設計成帶有特殊形狀的V型缺口，具有精確的截流物性和控制功能，氣動V型球閥適用于各種控制場合，結構緊湊，體積小，可緊臥安裝等優點。氣動V型調節球閥適用于氣體、液體、固態顆粒狀介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的控制。因此氣動V型球閥,氣動V型調節球閥,氣動V型切斷球閥本產品可廣泛用于石油、化工、造紙、化纖、電力、冶金、制藥、環保等工業部門的自控系統。

VQ947H-16P電動V型調節球閥-不銹鋼電動V型球閥產品特點
1、具有彈性負荷壓力輔助密封座保證閥座與球芯自努至終的緊密接觸。
2、具有整體式的閥體結構，不存在產生潛在泄漏的可能。
3、具有等百分比特性，有很寬的控制范圍和特別穩定的控制過程，可廣泛用應于多種工藝流程中。
4、閥桿和球芯采用漸開線花鍵連接，當齒廓受載時，齒上有徑向力能起自動定心作用，且各齒受力均勻使之強度高、壽命長。

設計特色 Design features
調節性能好，流量特性精準
適用帶有固體物質的苛刻介質
中軸密封是活動的壓塊，方便檢修
閥體小巧、經濟實惠
密封面和內腔可做碳化鎢處理

技術參數 Technical parameter
口徑范圍：DN25～DN600 (1"～24")
壓力范圍：PN1.6～6.4MPa
溫度范圍：-40℃～+425℃（可選）
材質可選：碳鋼、不銹鋼、雙相鋼
密封材料：PTFE、PPL、金屬+STL
連接方式：法蘭、對夾
驅動方式：氣動執行器、電動執行器、蝸輪、手柄
控制方式：開關型ON/OFF、調節型4-20mA或1-5V
可選附件：電磁閥、限位開關、減壓閥、定位器、手輪機構、保位閥、（注明是否防爆）
