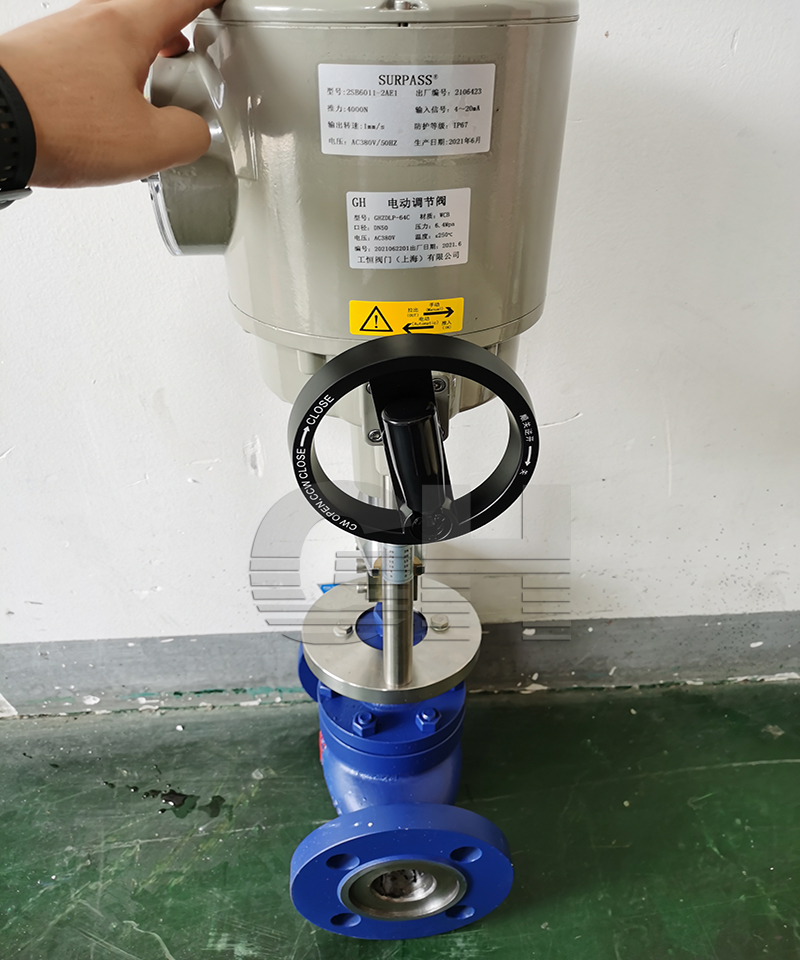

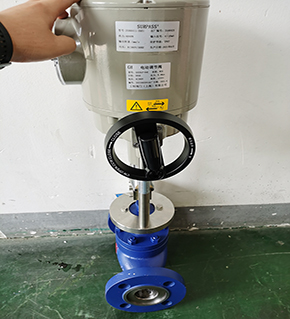

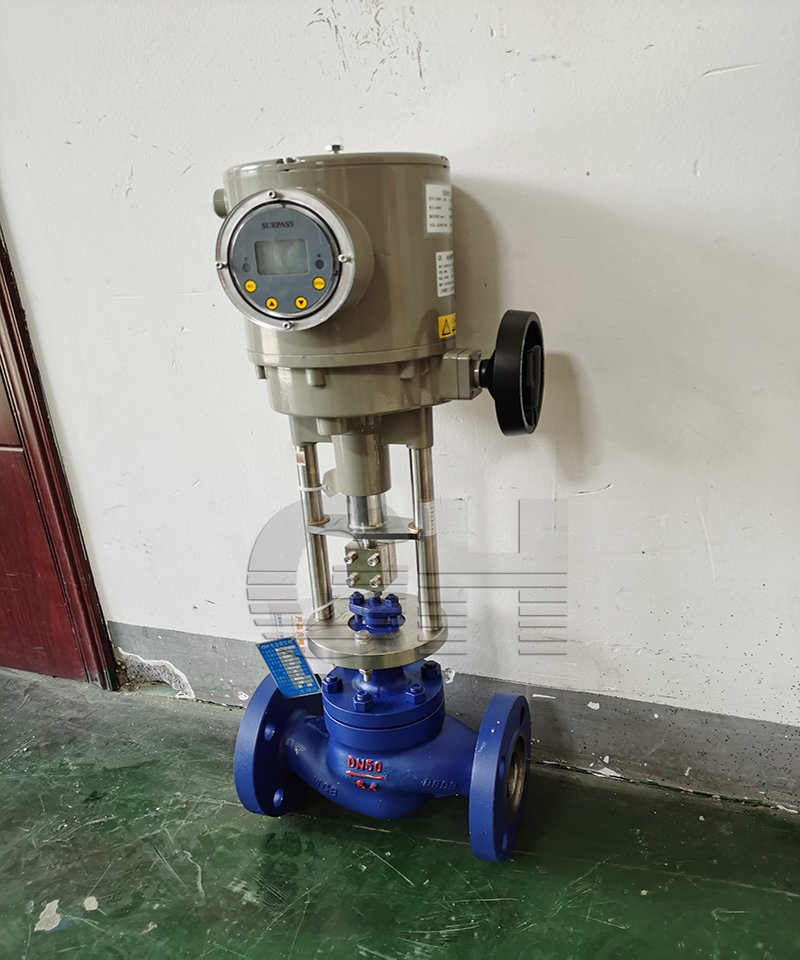

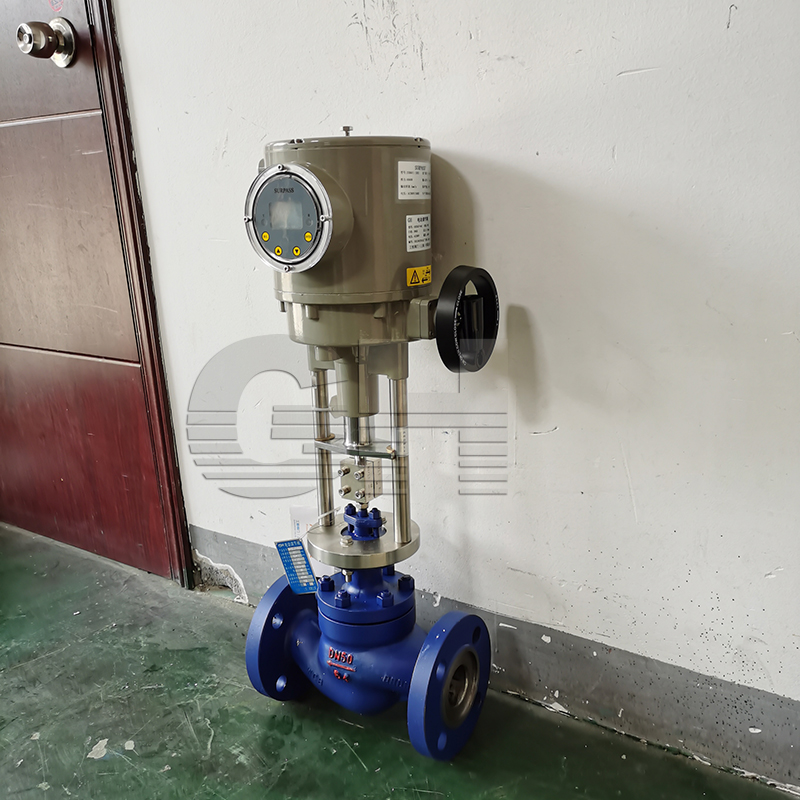

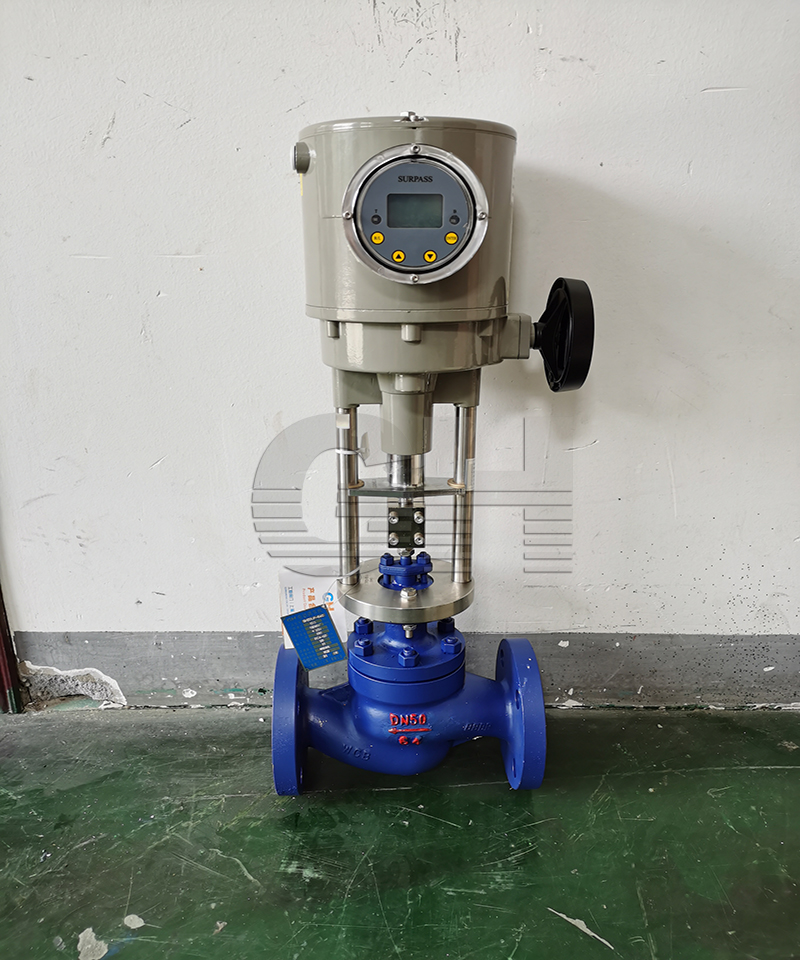

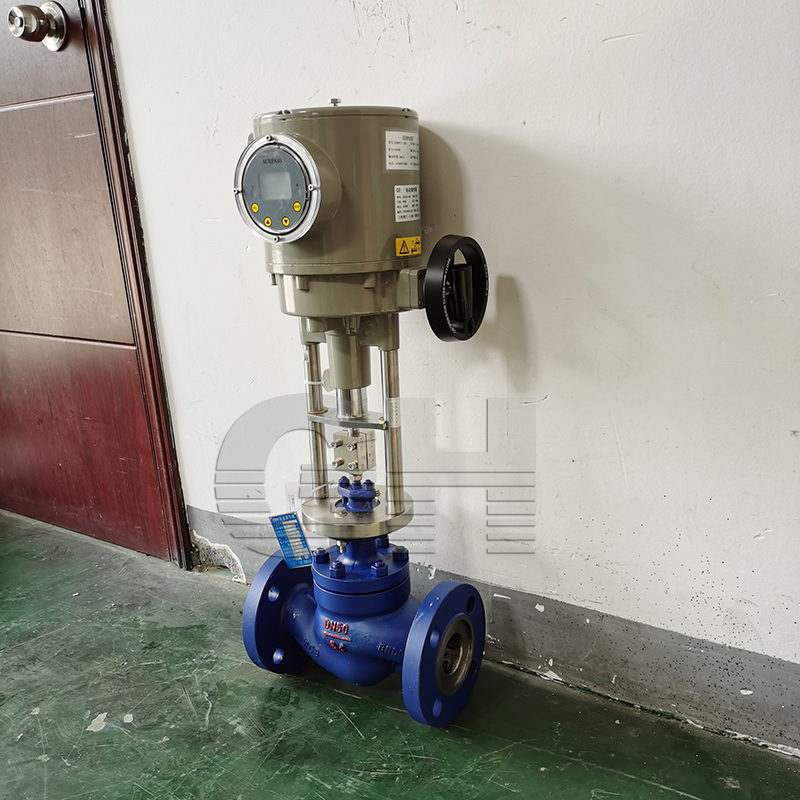

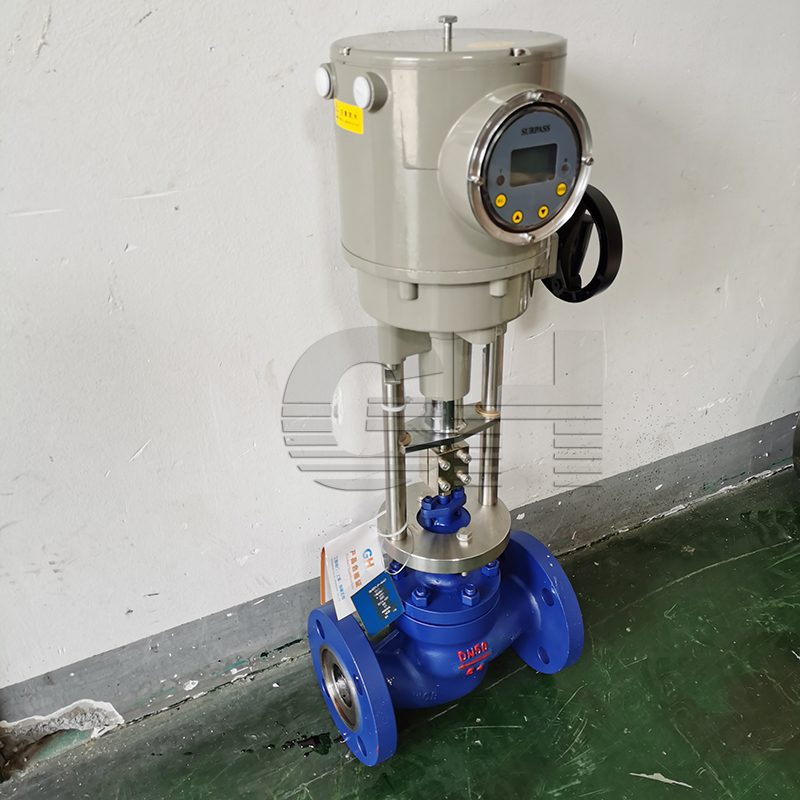

電動單座調節閥 ZDLP-16C 智能型電動調節閥
日期：2021/06/30
瀏覽：
| 加工定制 : | 是 | 品牌 : | 滬工恒 |
| 型號 : | ZDLP-16C | 材質 : | 碳鋼 |
| 連接形式 : | 法蘭 | 公稱通徑 : | 20-300 |
| 適用介質 : | 水,蒸汽,油品 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 流動方向 : | 單向 |
| 驅動方式 : | 電動 | 零部件及配件 : | 執行器 |
| 形態 : | 球式 | 類型(通道位置) : | 二通式 |
| 標準 : | 國標 | 密封形式 : | 軟密封型 |
產品詳情
Product details
產品概述：Product details
P系列直通單座調節閥有頂部導向型和套筒導向型兩種結構，該系列閥門流量特性曲線精度高，閥芯導向面積大，抗振性好，是一種能適應多種苛刻工況條件的調節閥，特別適用于泄漏要求高、閥前后壓差不大的工作場合。
該系列閥門可按要求配用多彈簧式氣動薄膜執行機構、氣動活塞執行機構、全電子式智能型電動執行機構等。
執行機構部分
| 規格 型號 | 氣動薄膜式 | 氣動活塞式 | 全電子式 | 電動式 |
全電子式 (溫度調節執行器) |
|
| 用 途 | 調節、開關 | 調節、開關 | 調節 | 開關 | 調節 | |
| 彈簧范圍 | 20-100KPa;40-200KPa;80-240KPa | － | － | － | ||
| 氣源/電源 | 0.14,0.25,0.4MPa | 0.4～0.6MPa |
220V.AC 50Hz 380V.AC 50Hz |
220V.AC 50Hz 380V.AC 50Hz |
220V.AC 50Hz | |
| 接 口 | Rc1/4",Rc3/8" | Rc1/4", Rc1/2",Rc3/8" | 配線:2-G1/2" | 配線:2-G1/2" |
M27×2 (溫度傳感器接頭) |
|
| 作用方式 | 氣開、氣關 | 氣開、氣關、雙作用 | 電開、電關 | 電開、電關 | 冷卻控制,加熱控制 | |
|
基本 誤差 |
一般型 | ±1.5% FS(帶定位器) | ±1.0% FS | - | ±2.0% FS | |
| 特殊型 | ±4.0% FS(帶定位器) | ±2.5% FS | - | - | ||
| 回 差 | 一般型 | ≤1.5% FS(帶定位器) | ≤1.0% FS | - | ≤1.5% FS | |
| 特殊型 | ≤3.0% FS(帶定位器) | ≤2.0% FS | - | - | ||
| 允許環境溫度 | -10～+70℃ | -10～+60℃ | -10～+50℃ | |||
| 可選閥門附件 |
電氣閥門定位器,過濾減壓器,電磁閥, 限位開關,保位閥,手動裝置 |
過載單元 | 檢測開度微動開關,電位器 | |||
主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| 額定Kv | 線性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 690 |
| 等百分比 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | |
| 額定行程L(mm) | 16 | 25 | 40 | 60 | ||||||||
|
膜片有效面積(氣動閥) Ae() |
280 | 400 | 600 | 1000 | ||||||||
| 固有流量特性 | 線性、等百分比 | |||||||||||
| 固有可調比 | 50:1 | |||||||||||
| 允許泄漏量 | 硬密封:Ⅳ級(×Kv);軟密封:Ⅵ級(參見GB/T4213-2008) | |||||||||||
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，電動單座調節閥 ZDLP-16C 智能型電動調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
