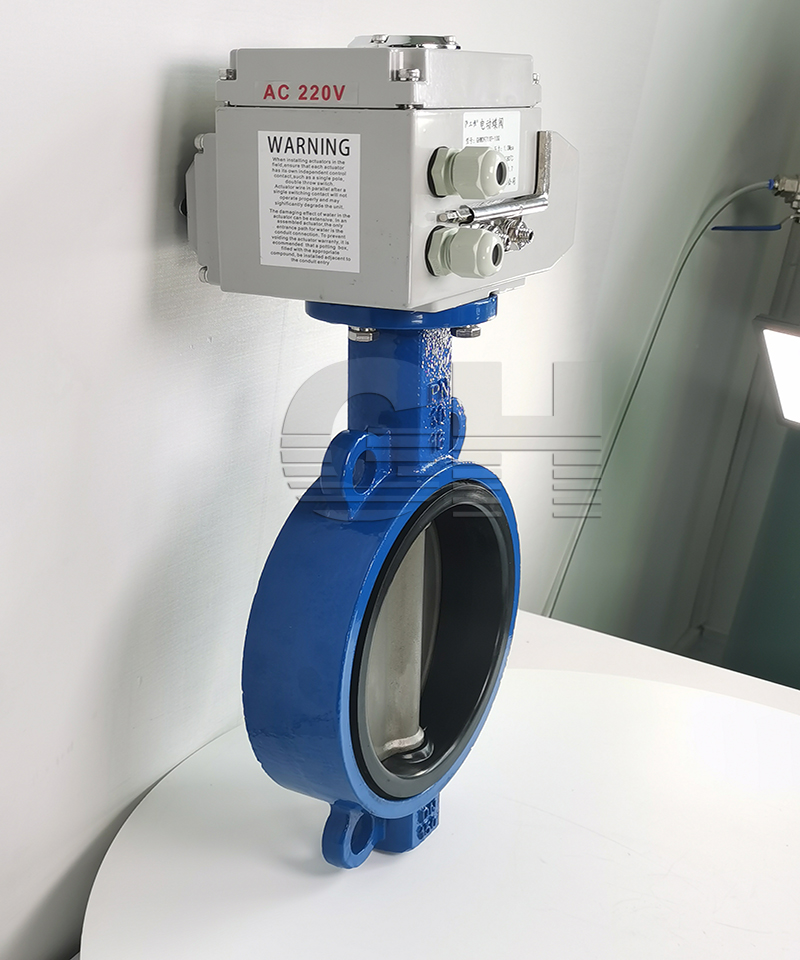

脫硫雙相不銹鋼蝶閥-脫硫電動對夾蝶閥-2507電動

日期：2021/08/10 瀏覽：

加工定制 :	是	品牌 :	滬工恒
型號 :	GHWD971X-10Q	材質 :	不銹鋼
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水、空氣、	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	直通式	口徑 :	DN50-DN300
公稱通徑 :	DN50-DN300

產品詳情
Product details

電動調節蝶閥概述：
　　脫硫雙相不銹鋼蝶閥-脫硫電動對夾蝶閥-2507電動蝶閥又稱比例型電動蝶閥，即閥的開度與控制流體成比例，或者叫百分比，是由智能型電動執行器及蝶閥閥體組成，根據輸入輸出4-20mA信號控制，主要適用于各種工業自動化管道流量、壓力、溫度等進行調節。電動調節蝶閥連接方式主要有法蘭式和對夾式，閥體流通能力大，對常溫、干凈介質，可選用閥板加軟密封(橡膠圈、四氟圈)來減少泄漏(可達零泄露)，高溫高壓工況可選用三偏心硬密封閥體。脫硫蝶閥專為脫硫脫硝工程使用而設計脫硫閥門，蝶板采用2507或1.4529不僅滿足脫硫漿液對閥門的腐蝕和磨損，也保證其他部件不被石灰石（或石灰膏）漿液腐蝕。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有高品質電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。

脫硫蝶閥獨特的閥座設計完全把閥體與流體介質隔開，與其他同類閥門比較，它有更佳的閥座牢固方式、就地更換閥座快捷、閥門保持零泄漏、且摩擦小。通徑通徑大于DN200使用蝸輪驅動，開啟更加方便。并可根據不同介質的物理化學特性，選用相應蝶板和閥座材料可達到耐高溫，耐低溫，耐腐蝕，耐光，耐老化的不同特性功能。球墨鑄鐵蝶板內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有極高的結合強度，涂層度為0.2—0.5mm.蝶閥閥板采用高性能合金雙相鋼2507、1.4529等超級耐腐蝕合金，有效抵御漿液的腐蝕和磨損，而且可以使用在更高的環境溫度。

產品參數
　　電動調節蝶閥特點：
　　1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
　　2、調節型電動蝶閥操力矩小，操作方便，省力靈巧。
　　3、可采用不同密封座，滿足低、中、高不同壓力，以及不同介質溫度或腐蝕性介質等。
　　4、執行器配有保護裝置有雙重限位、過熱保護、過載保護。
　　5、智能數控，內置模塊采用先進計算機單片及智能控制軟件直接接收計算機或工業儀表等設備輸出的標準信號，實現對閥門開度的智能控制和精確定位。

　　電動調節蝶閥標準規范：
　　設計標準【GB/T12238-1989 JB/T8692-1998】法蘭連接尺寸【GB/T9115.1-2000】結構長度【h:GB/T12221-1989】壓力試驗【GB/T13927-1992;JB/T9092-1999】

　
　電動調節蝶閥技術參數：

公稱通徑	DN50～DN1200(mm)
公稱壓力	PN0.6、1.6、2.5、4.0MPa
連接形式	對夾式、法蘭式
操作方式	電動控制（電源驅動）
密封形式	金屬硬密封，軟密封（可達零泄露）
電源電壓	AC220V、AC380V（其他定制DC24等）50/60Hz
信號反饋	有源信號、S無源信號
手動功能	可根據需要裝配手動開閥、關閥功能
適用溫度	-30℃～450℃
動作時間	15秒/30秒/60秒
可調范圍	50:1
應用場所	蒸汽、水、氣體、油品及高溫或含雜質工況
控制形式	智能調節式(輸入輸出4-20mA信號控制)
