程控電動調節球閥 GHQ9T11F電動調節球閥

日期：2021/08/25 瀏覽：

品牌	滬工恒	型號 :	GHQ9T11F
材質 :	不銹鋼	連接方式	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	6-50
適用介質 :	弱酸堿介質	壓力環境 :	高壓
工作溫度 :	高溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

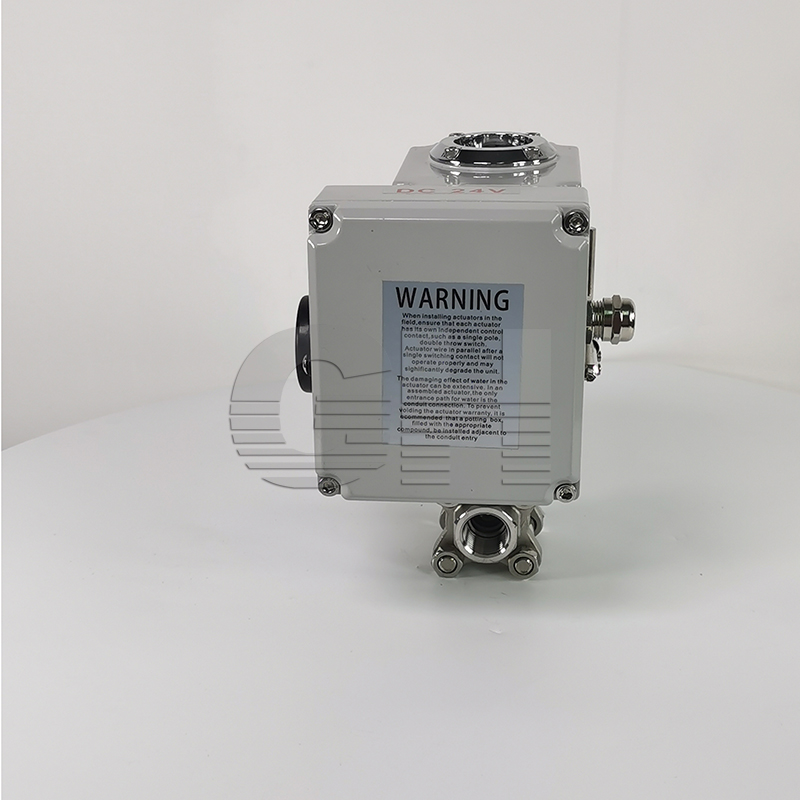

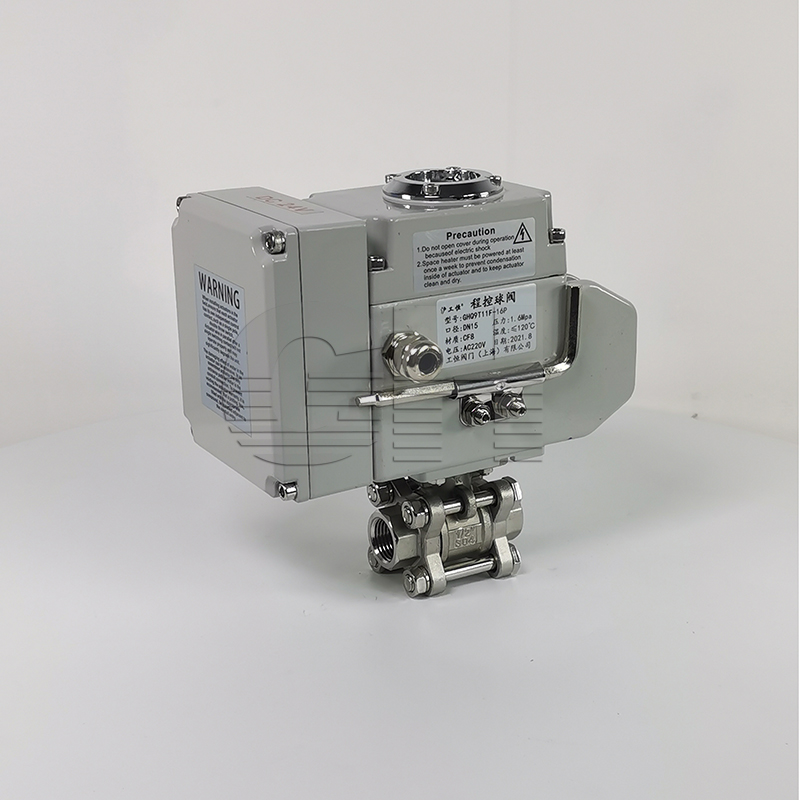

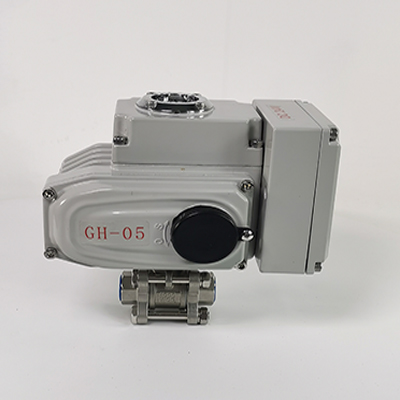

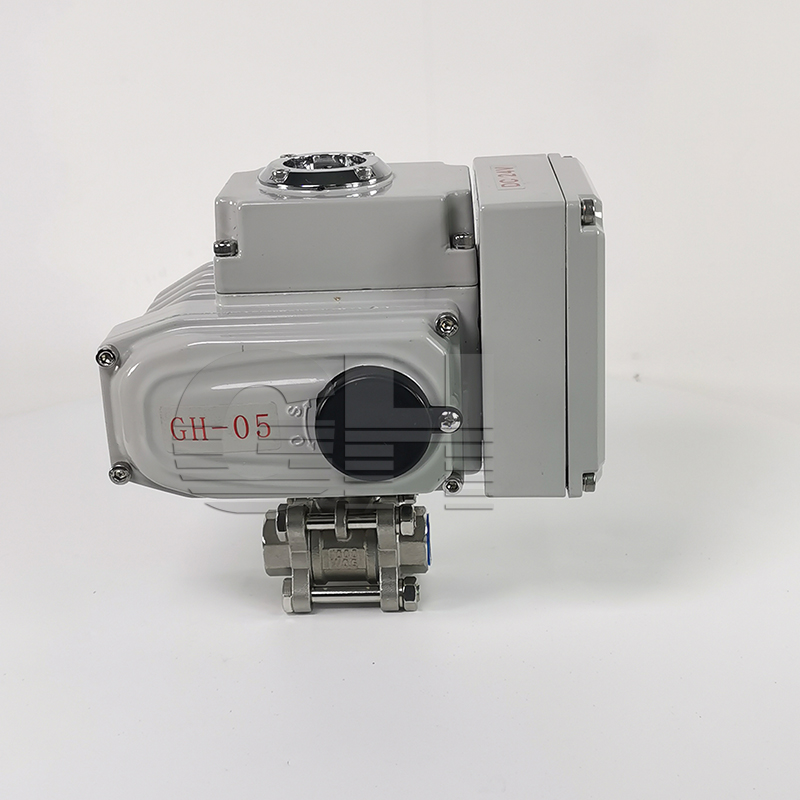

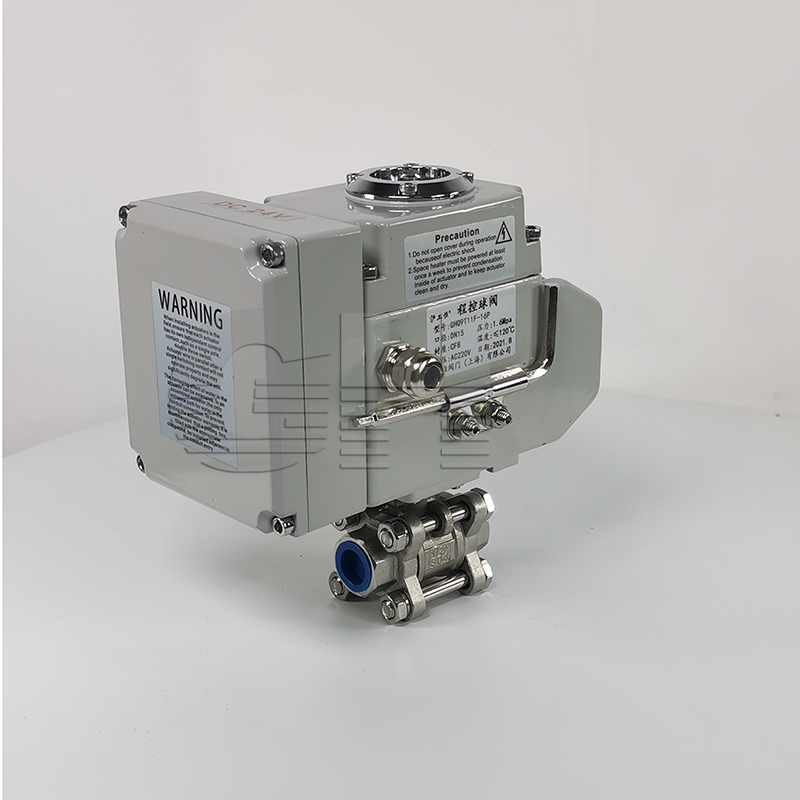

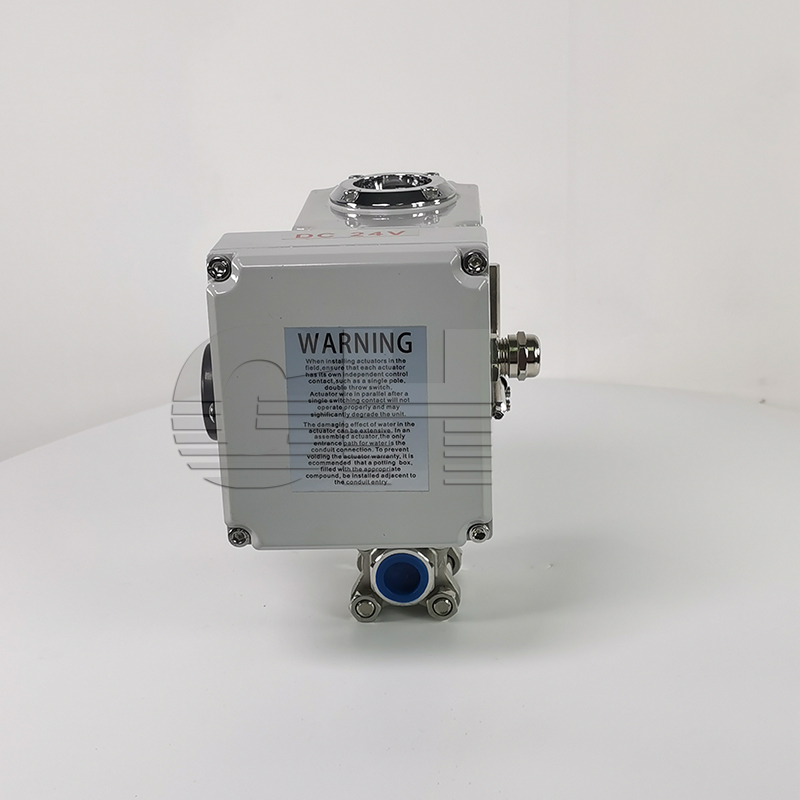

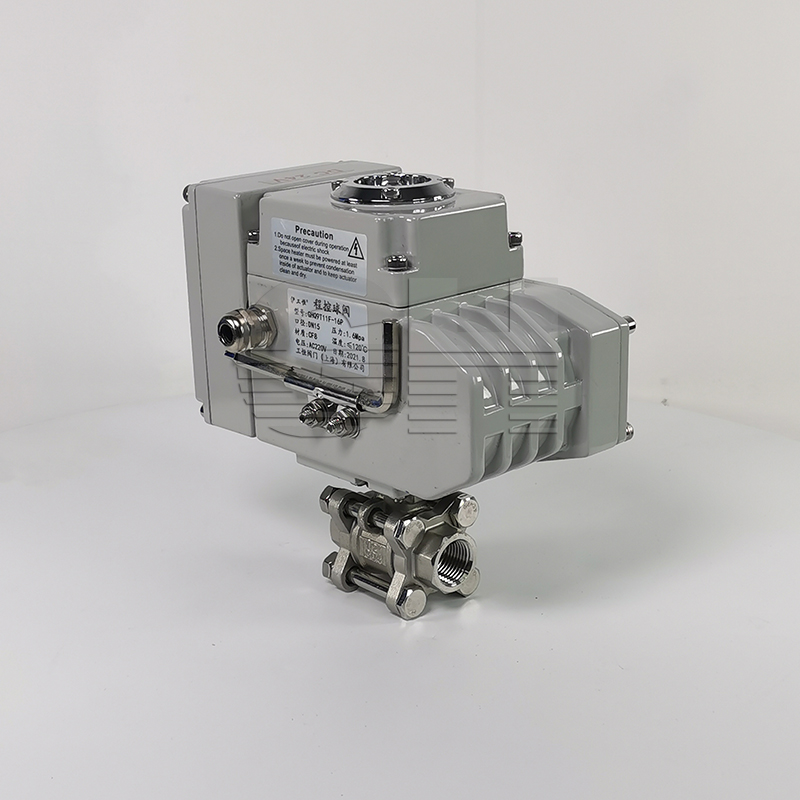

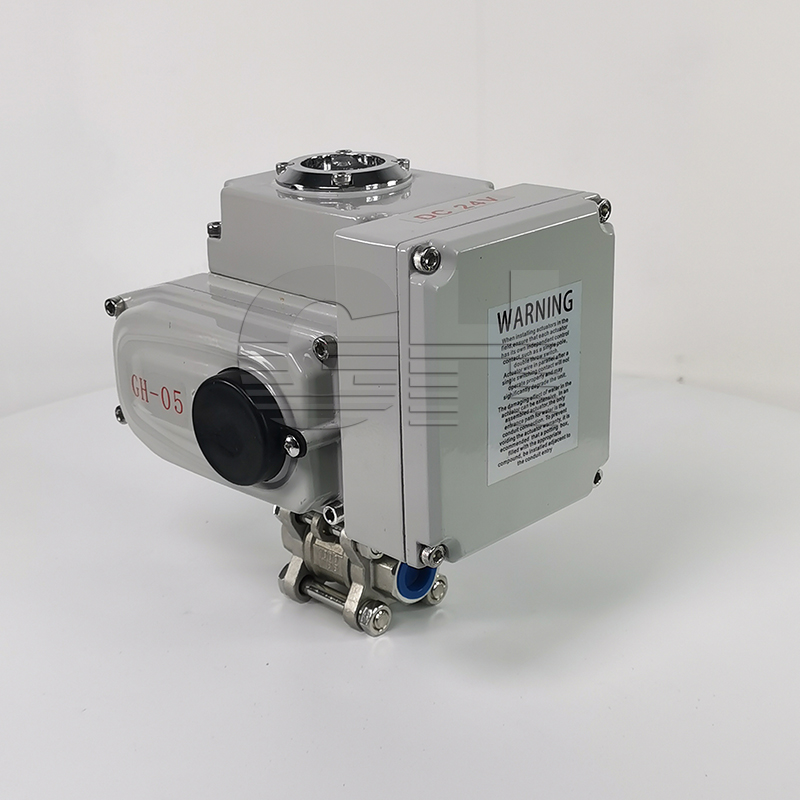

電動高壓螺紋球閥產品概述

電動高壓螺紋球閥是由鍛鋼高壓閥體及電子式角行程電動執行器組成。電動執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓螺紋球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，在大工作壓力下能夠保持其結構的抗壓均勻性。適用介質：水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓螺紋球閥廣泛應用于化工、石油、冶金、等行業及含介質、雜質多、腐蝕嚴重的場合。

電動高壓螺紋球閥主要技術參數及性能

公稱通徑 DN(mm)06580100

允許壓差(MPa)	≤公稱壓力
閥體形式	三分體式鍛造閥體
公稱壓力	PN16.0、25.0、32.0、42.0 MPa；ANSI 150、300、600、900、1500、2500LB
連接形式	螺紋式（外螺紋、內螺紋）
密封填料	尼龍、V型聚四氟乙烯填料等
閥芯形式	O型球體閥芯
流量特性	近似快開特性
動作范圍	0～90°、0～360°
泄露量Q	軟密封：零泄漏
基本誤差	±1%
回差	±1%
死區	≤1%(可調)
可調范圍	250：1
配置執行機構	可配PSQ、BV-TORK、UNIC、361RS、OV-TORK等系列角行程電動執行機構
控制方式	開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

電動高壓螺紋球閥執行器技術參數

執行器類別引進型GH系列執行器參數引進型GH系列執行器參數

電源電壓	標準：220V AC單相可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC
輸出力矩	50N·M～2000N·M	50N·M～3000N·M
動作范圍	0～90° 0～360°	0～90°、0°～270°可選
動作時間	15秒/30秒/60秒	18S～112S
保護裝置	過熱保護	內置過熱保護、過載保護
環境溫度	-30°～60°	-20℃～+70℃
手動操作	同附帶手柄操作	機械離合機構，配手輪操作
機械限位	電氣、機械二重限位	2個外部調整螺栓
防護等級	IP65	IP65、IP67、可定制IP68
防爆等級	無防爆	ExdⅡ BT4,ExdⅡ CT6
位置測量	可選裝開關或電位計	電位計、比例控制單元
驅動電機	8W/E	鼠籠式異步電機
進線接口	PE1/2〞進線線鎖	2個 PF 3/4”
殼體材料	鋁合金	鋼，鋁合金，鋁青銅，聚碳酸脂
外涂層	干粉，環氧聚酯，具有超強防腐功能

電動高壓螺紋球閥主要零件材料

零件名稱零件材料

閥體	304	316	316L
球體	304	316	316L
閥桿	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯、高壓尼龍密封
填料	V型PTFE、增強四氟

電動高壓螺紋球閥主要性能指標

公稱通徑DN(mm)DN15-300

公稱壓力	PN(MPa)	10.0	16.0	25.0	32.0	42.0
試驗壓力	強度試驗	15.0	24.0	37.5	48.0	63.0
	密封試驗	11.0	17.6	27.5	35.2	46.2
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣類(溫度≤130℃)類(溫度≤200℃)
