高爐系統電動鐘罩閥電動鐘罩閥廠家碳鋼電動法

日期：2021/10/17 瀏覽：

介質溫度 :	高溫	工作壓差 :	1.6
材質 :	碳鋼	品牌 :	滬工恒
型號 :	GHZZF	產品別名 :	高爐系統電動鐘罩閥
適用范圍 :	主要用于鋼廠、有色金屬冶煉廠做開關閥使用	連接形式 :	法蘭
類型(通道位置) :	直通式	流動方向 :	單向
驅動方式 :	電動	用途 :	特種閥門
適用介質 :	煙氣	壓力環境 :	低壓

產品詳情
Product details

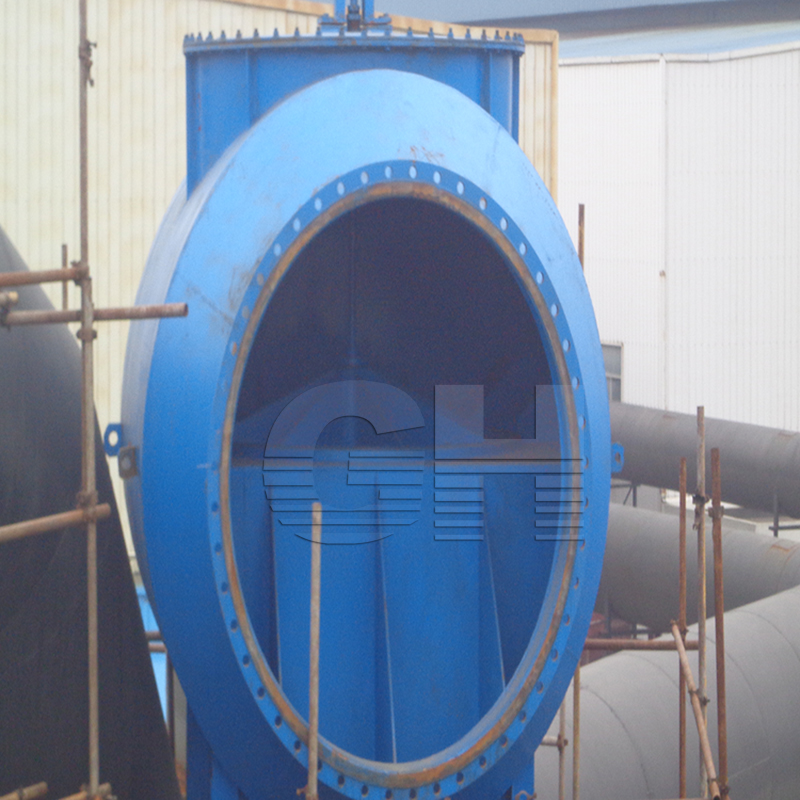

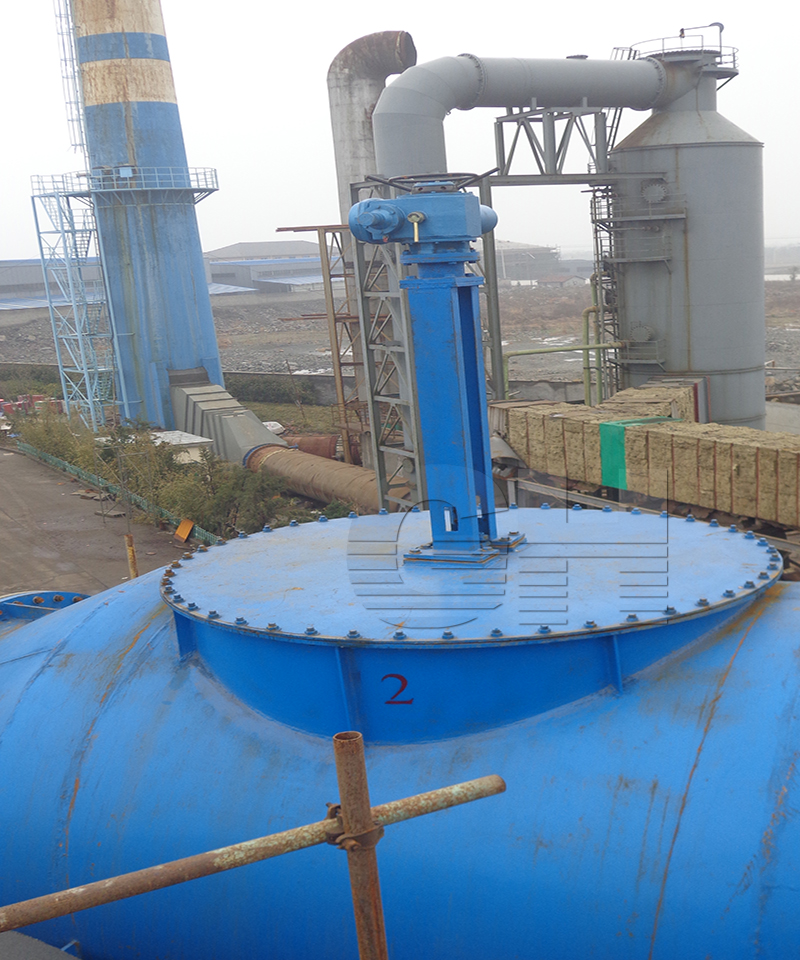

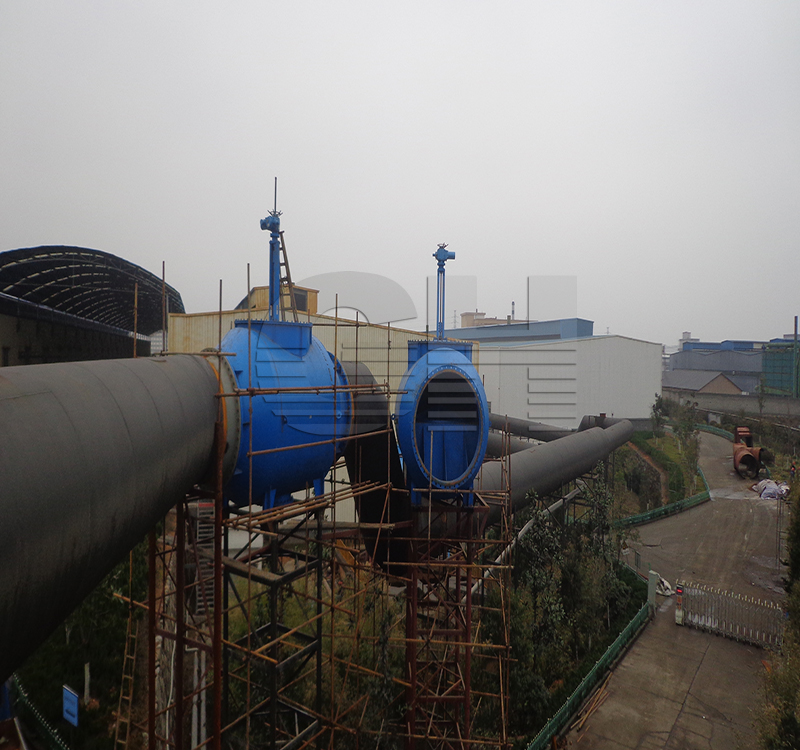

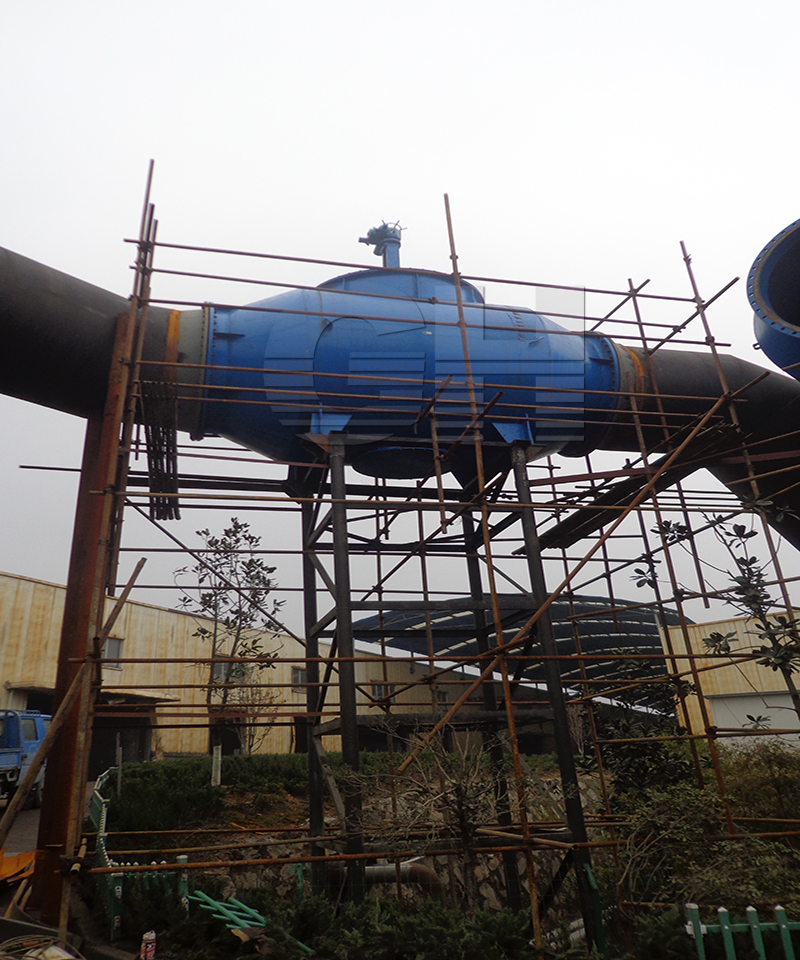

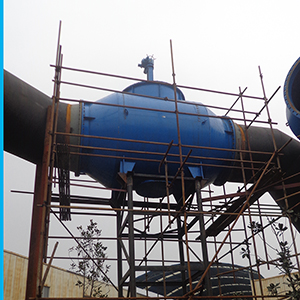

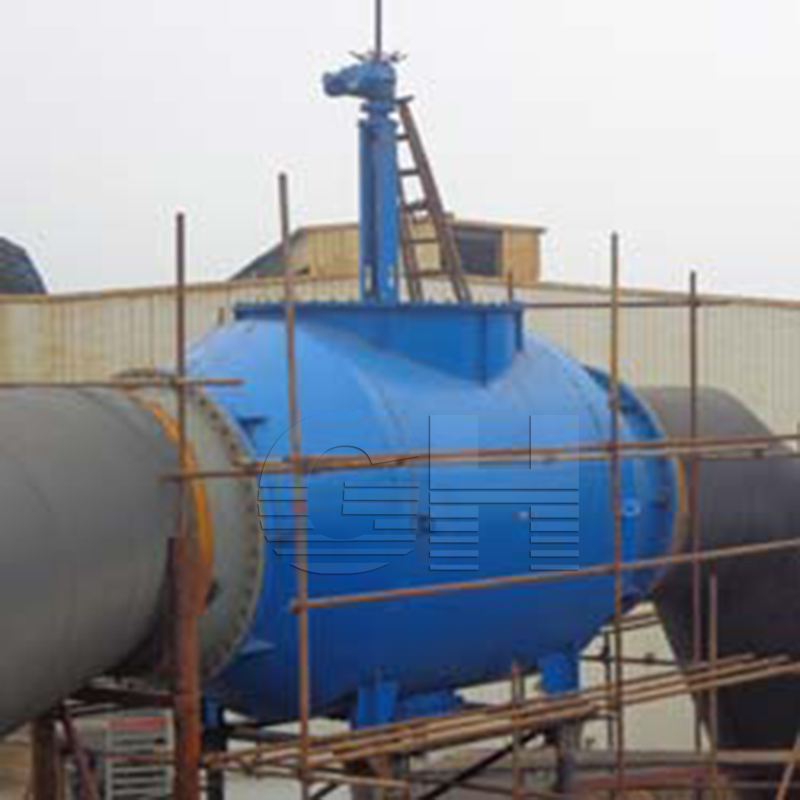

GHZZF高爐系統電動鐘罩閥概述
GHZZF高爐系統電動鐘罩閥具有結構緊湊、占地面積小、氣密性嚴、可靠性高、特別是在驅動裝置上作了重大改進，由固定式啟閉改為同步啟閉。增加了運行器，確保了閥盤的開啟關閉始終與軸心線保持垂直運動，從而提高了吊繩的使用壽命，減少了故障。閥盤的運行設制了導向系統使之運行平穩、耐腐、耐磨、耐壓的鎳基合金作密封副，采用線密封，排除了介質物對密封性能的影響，提高了密封的可靠性及耐壓性。
　　
GHZZF高爐系統電動鐘罩閥結構原理
　　主要由驅動裝置同步運行器、支架、筒體、導向桿、閥體、閥盤、限位專置、專用扶梯組成。其運行原理為，當驅動裝置通電后作旋轉運動，提升吊繩帶動導向桿，通過導向桿連接；軸把運動傳動給閥盤，從而使閥盤作上運動，達到開啟的目的。反之驅動裝置反轉則閥盤下落關閉。在驅動裝置得電啟動的同時，同步器同時啟動，推動驅動裝置作直線同步前進或后退，確保閥盤啟閉的垂直中心運動。

GHZZF高爐系統電動鐘罩閥技術參數
公稱通徑：100-3000
公稱壓力：0.1MPa
適用溫度：≤350℃
適用介質：塵氣等高溫氣體
連接方式：法蘭、焊接
