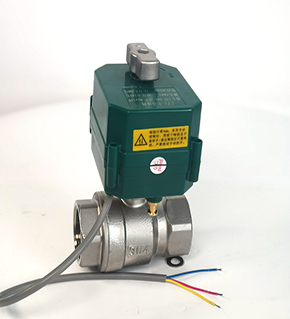

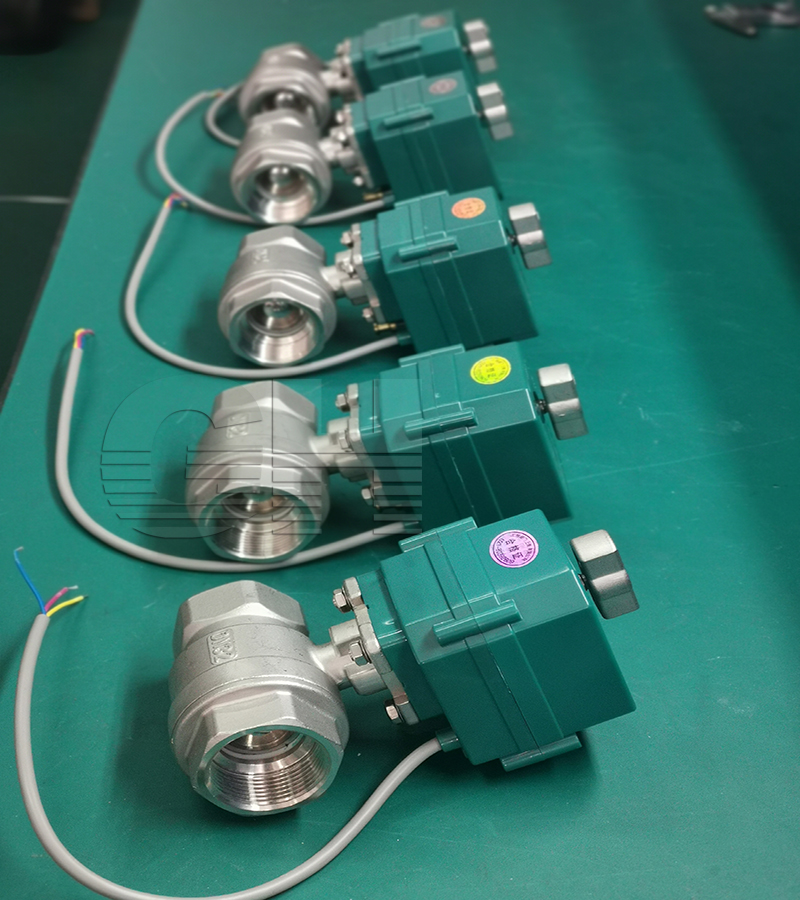

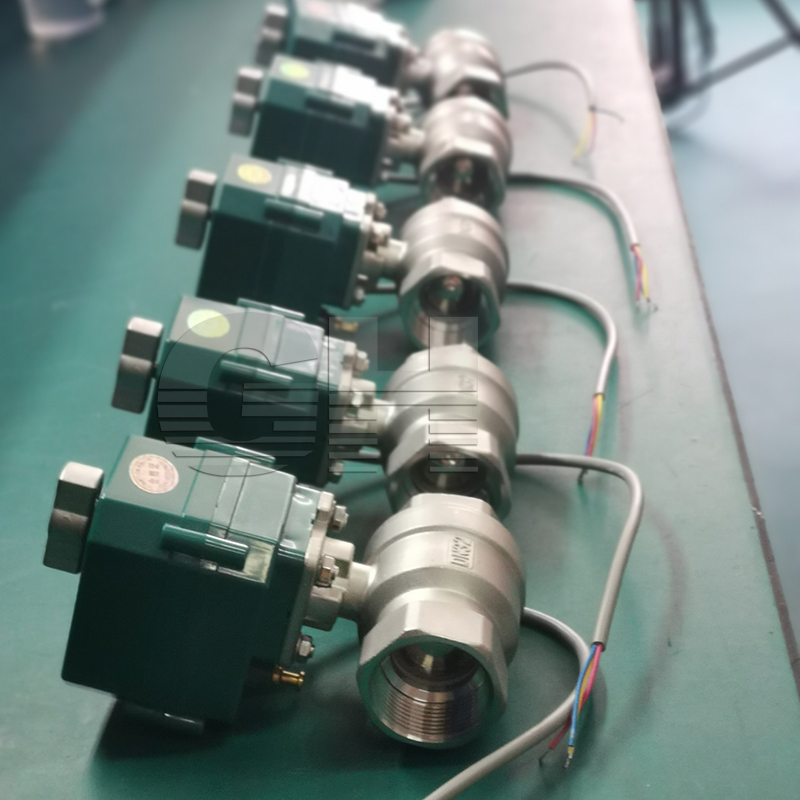

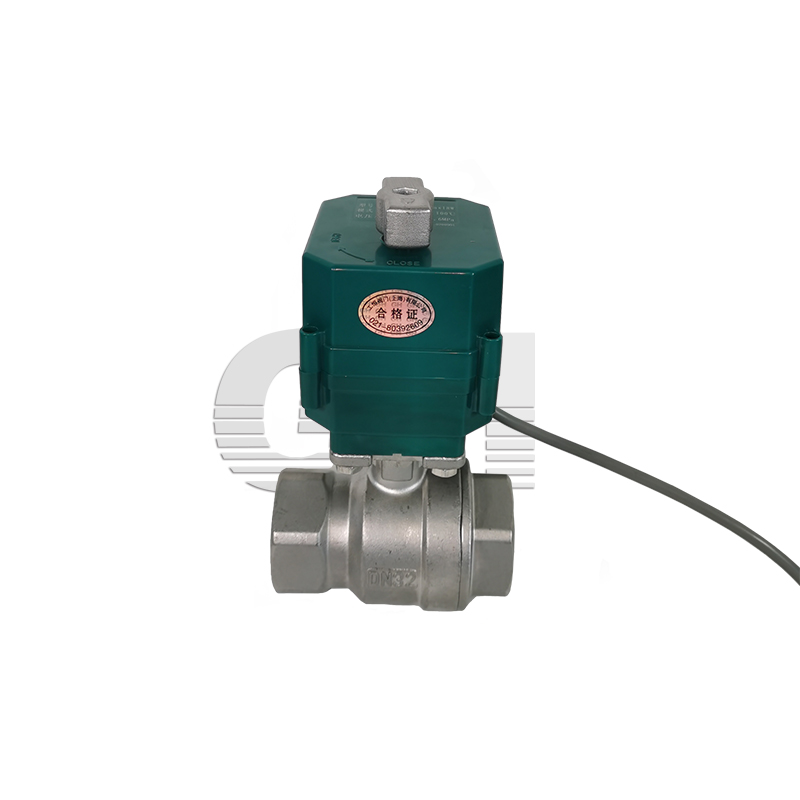

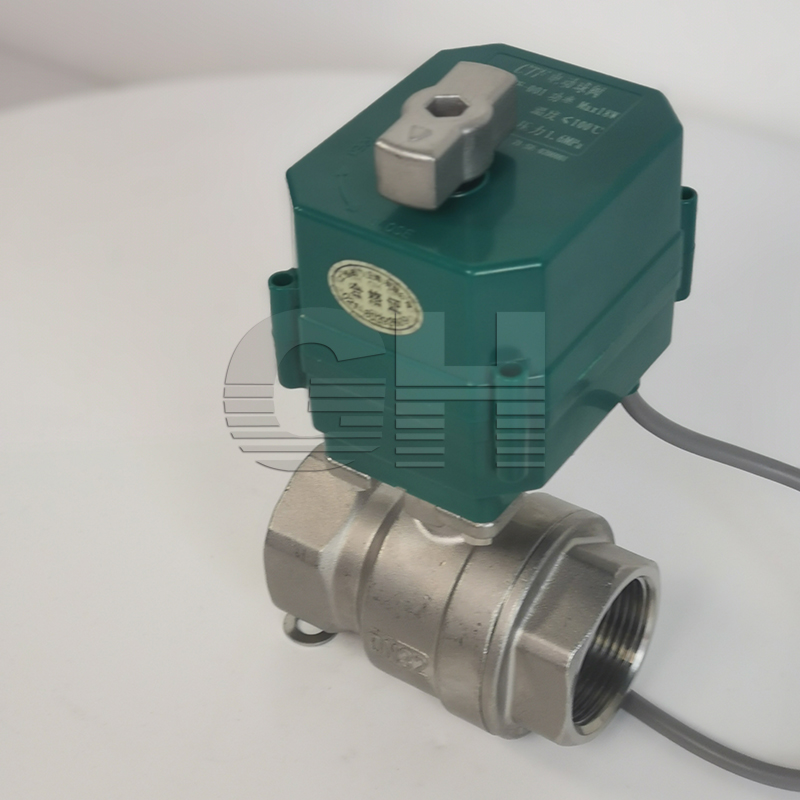

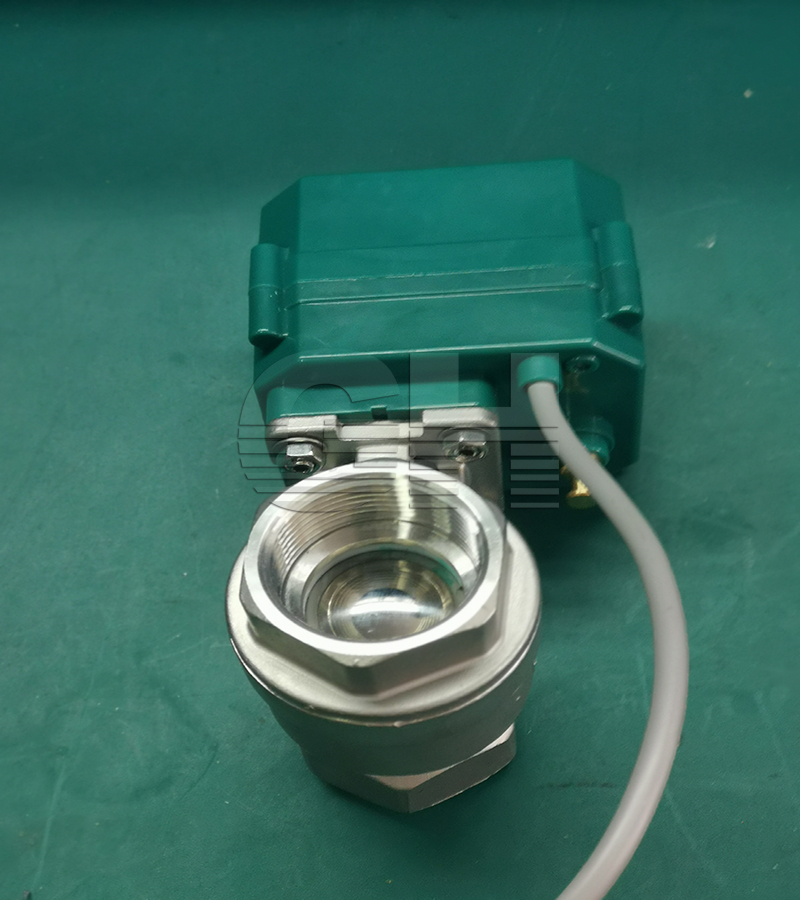

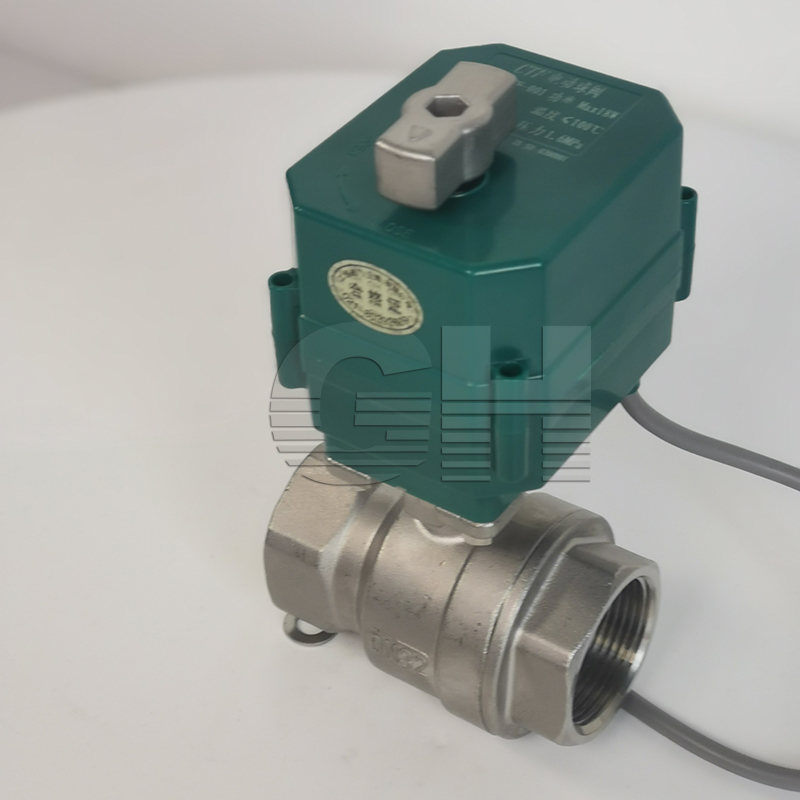

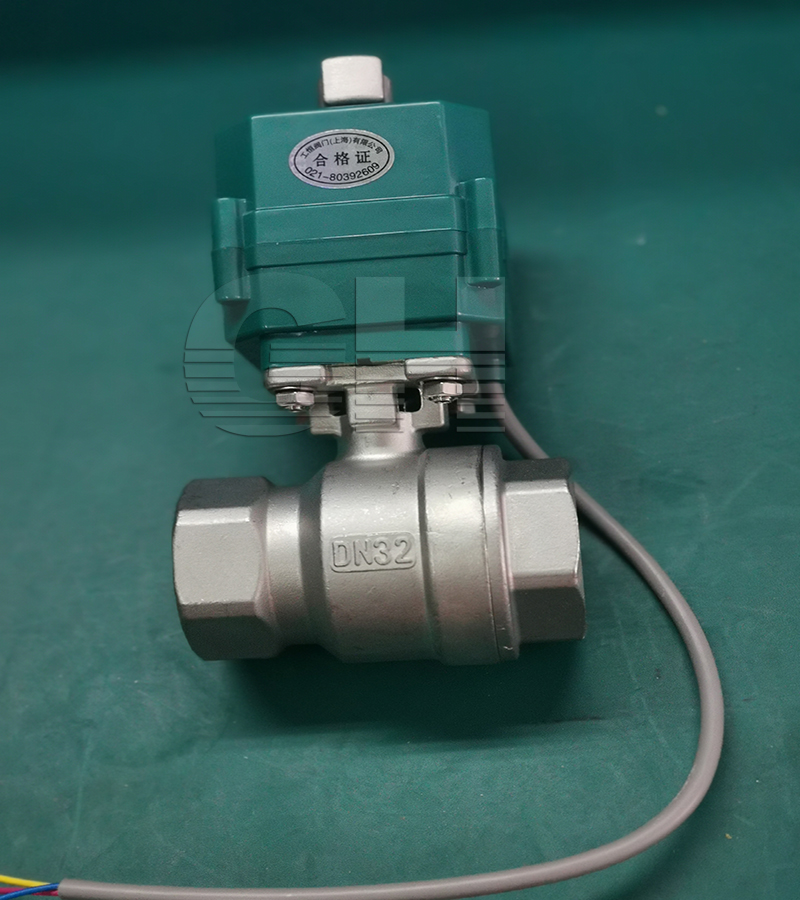

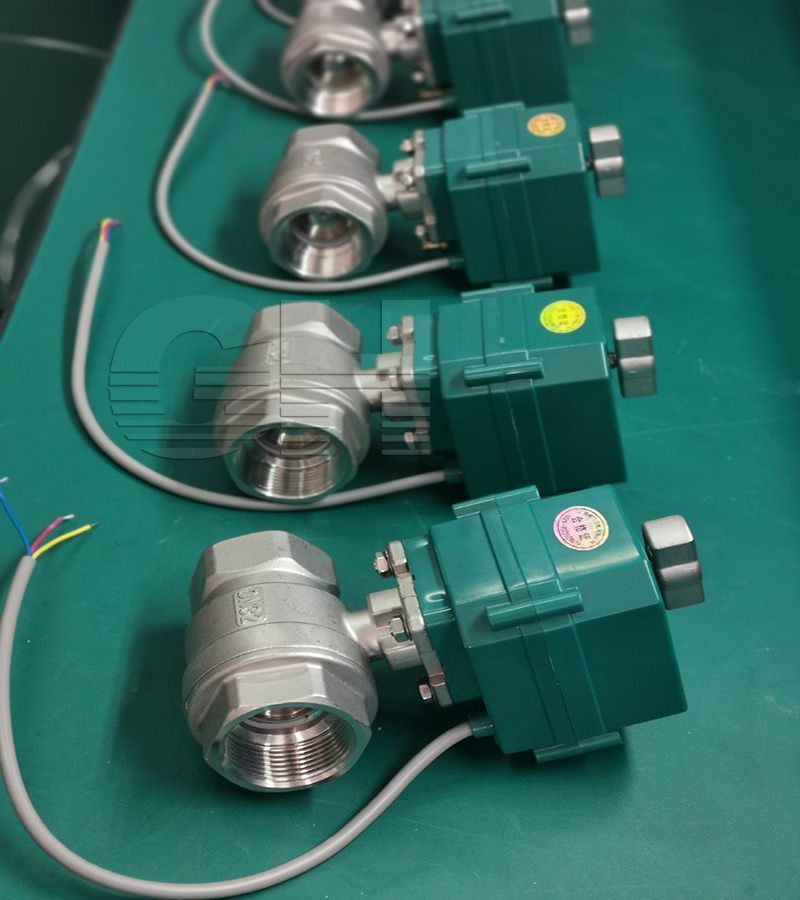

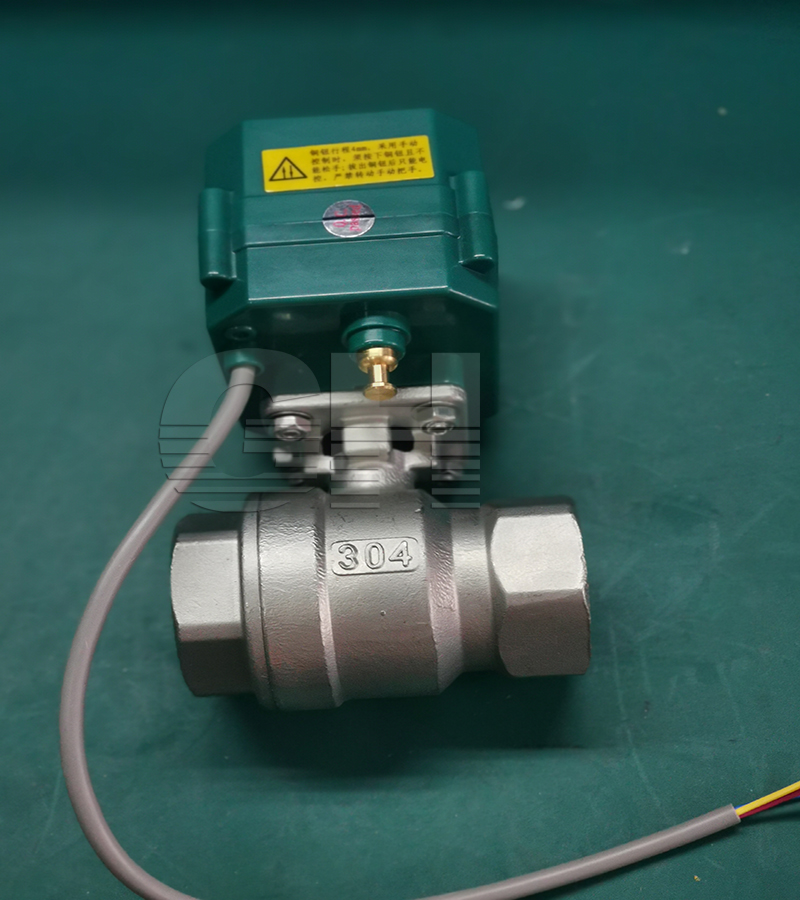

CTF微型電動球閥電動二通閥內螺紋電動球閥

日期：2021/11/29 瀏覽：

品牌 :	滬工恒	型號 :	CTF
材質 :	不銹鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN25
適用介質 :	水、蒸汽、油品	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

一、微型電動球閥相關概述
　　微型電動球閥是水控方面推薦產品，可替換電磁閥或在電磁閥不能正常工作的環境時選用。產品適用自動控制系統、工業自控小型設備、高校節水、飲用水設備、太陽能熱水工程、定時澆花、定時加濕、空氣壓縮機定時排水等。

二、微型電動球閥的特點
　　1、POM與金屬齒輪相配合結構，將POM齒輪用在高速級減小齒輪傳動噪音，同時低速采用金屬齒輪，保證齒輪的可靠性。
　　2、開關到位后內部自動斷電，無動作，使用壽命長，開關次數可達8萬次以上。
　　3、電氣限位和機械限位一體化設計，定位準確，一致性較高，杜執行器連轉的可能。
　　4、執行器和閥門可采用多角度裝配，方便對于空間的分配需求和使用更加方便。
　　5、球閥采用浮動密封結構，無滴漏，流量大，閥體為雙向球閥，不分進和出水口，適用于重污垢及長期無動作的場合。

三、微型電動球閥技術參數

型號	防護等級	工作壓力	輸出力矩	適配口徑	開、關時間
CWX-15Q	IP65	Max1.0MPa	Max1.5Nm	DN8-DN20	＜3s
CWX-15N	IP65	Max1.0MPa	Max2.0Mpa	DN8-DN32	＜5s

　　執行器參數：

額定電壓	DC3-6V、DC12V、AC/DC9-24V、AC220V、AC85-265V
工作電流	Max100mA
介質溫度	0-90℃
控制模式	CR01、CR02、CR03、CR04、CR05（除CR05可加帶信號反饋功能）

四、微型電動球閥尺寸表

材質	接口方式	口徑	d	L	H
黃銅	全通徑雙內螺紋	DN8	8	46	31
		DN15	15	57	38
		DN20	20	71	45
		DN25	23.5	72	49
	縮徑雙內螺紋	DN10	8	46	31
		DN20	15	66	38
		DN25	20	72	47
		DN32	25	86	60
	立式三通	DN15	12	63	49
	立式三通	DN20	15	66	53
	內外螺紋	DN15	15	63	38
		DN20縮	15	76	50
		DN32縮	20	76	50
	雙外螺紋	DN15	15	68	38
不銹鋼	雙內螺紋	DN8	8	46	31
		DN10縮	8	46	30.5
		DN15	15	55	38
		DN20縮	15	63	39
		DN20全	20	71	45
		DN25縮	20	75	47
		DN25全	25	72	49

五、微型電動球閥零件材質表

序號	名稱	材質	序號	名稱	材質
1	閥體	黃銅/304	2	閥球	304
3	閥蓋	黃銅/304	4	閥桿	黃銅/304
5	球墊	PTFE	6	球墊	橡膠
7	閥蓋密封圈	橡膠	8	閥桿密封圈
