GHQ961F-10U耐腐蝕UPVC電動球閥快裝塑料球閥

日期：2022/01/06 瀏覽：

品牌 :	滬工恒	型號 :	GHQ961F-10U
材質 :	塑料	連接形式 :	快裝
結構形式 :	浮動球球閥	公稱通徑 :	15-100
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

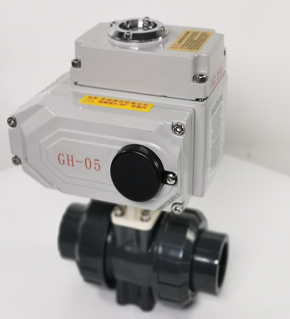

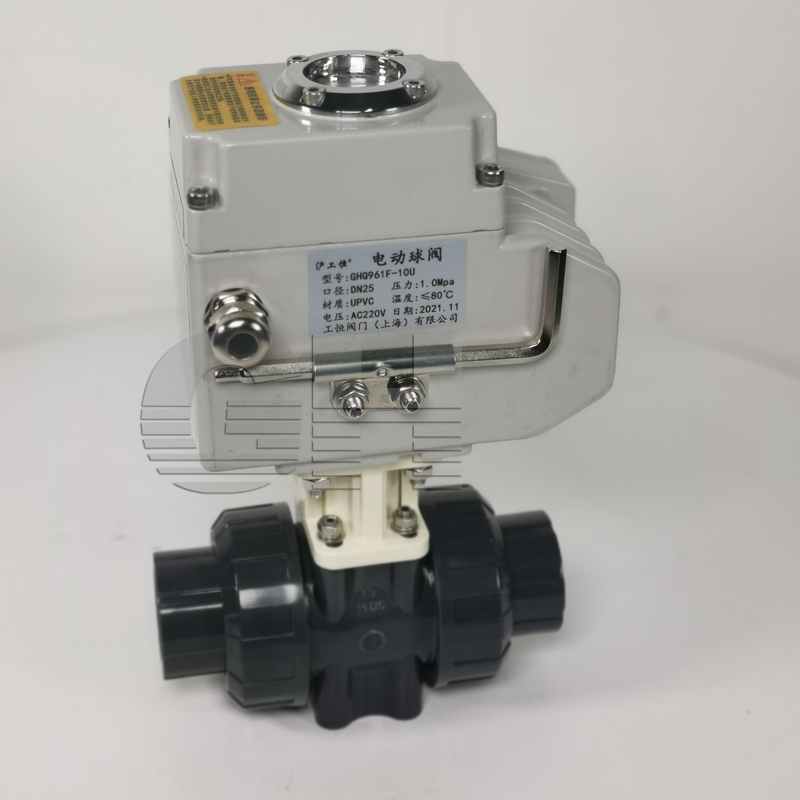

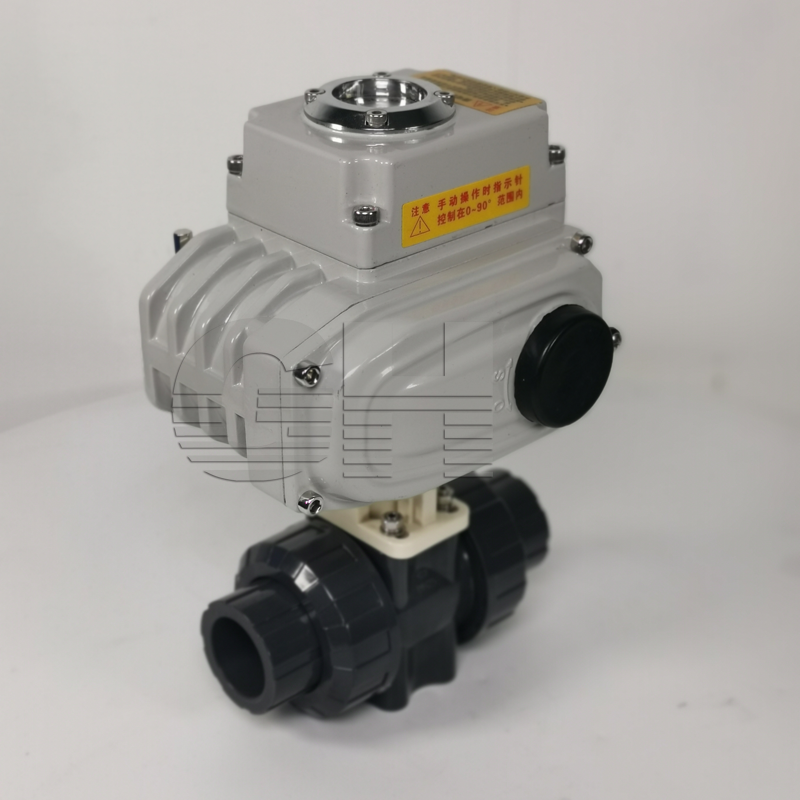

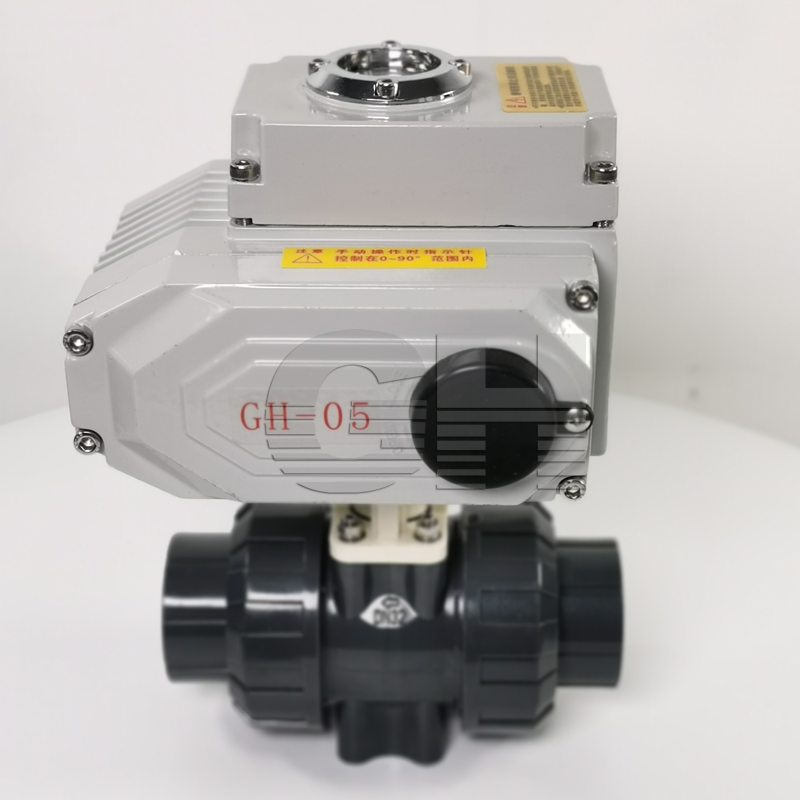

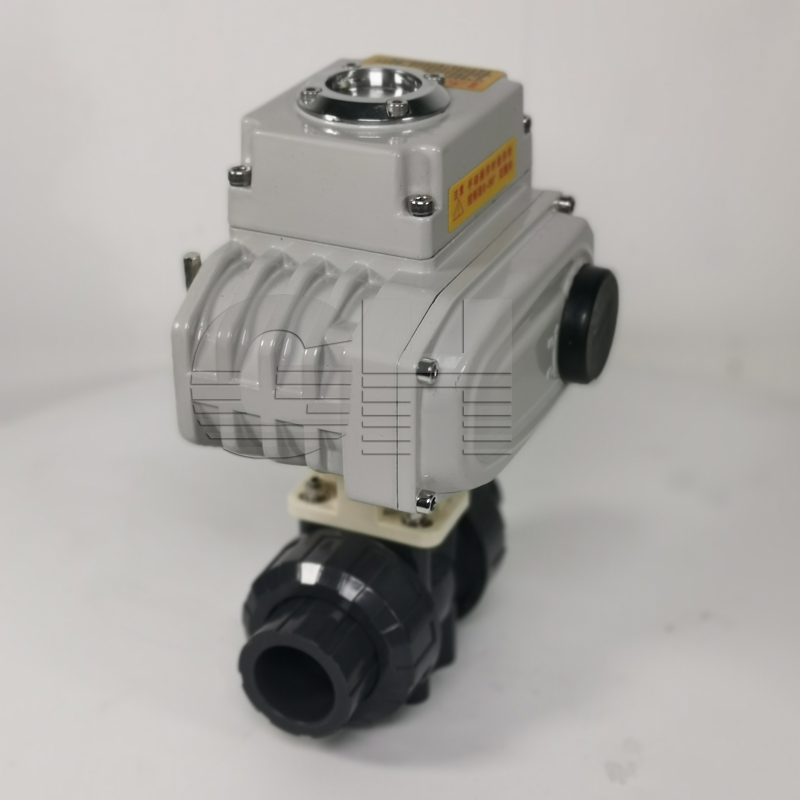

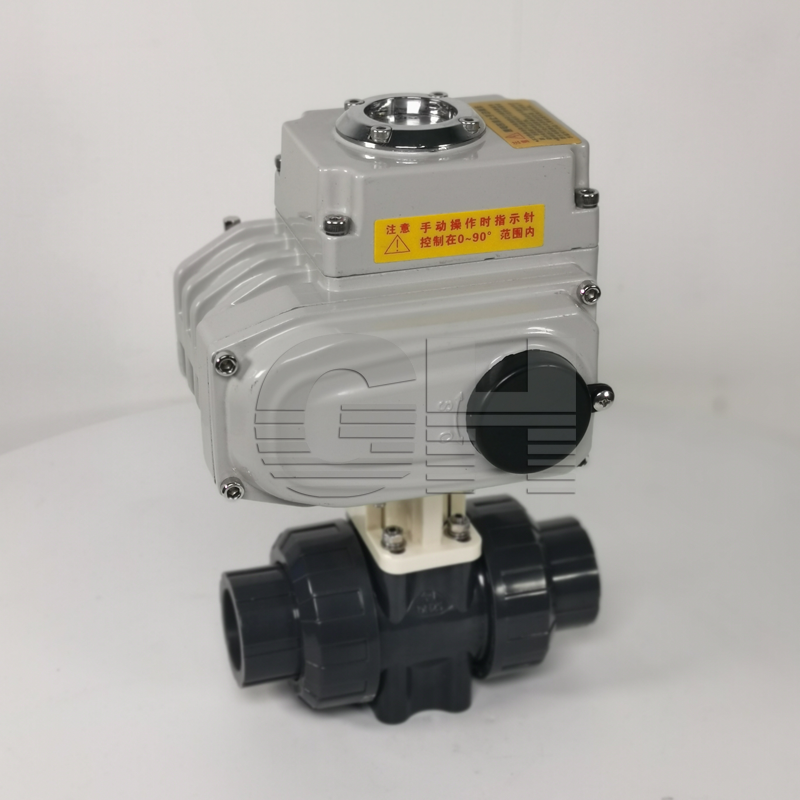

電動塑料球閥
產品說明：
電動塑料球閥具有結構緊湊、損、容易拆卸、方便維修等優點，閥體材質衛生、性強、重量輕、應用，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。球閥是一種重要的閥類，在石油化工和長輸管線等領域有應用。它的關閉件是一個帶孔的部分球體，球體隨閥桿轉動，實現閥門的開啟或關閉。流向可任意，可調，能用于高壓和大口徑場合，控制高粘度，帶有纖維和細顆粒的介質。

性能參數：
公稱通徑：DN(mm)15-100

公稱壓力：(MPa)	PN1.0-1.6MPa
連接方式	法蘭、螺紋、由令
閥體結構	一體、三通L、三通T
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP
密封材質	PTFE
適用溫度	0～+60℃
適用介質	PVC兼容的食品工業化學溶劑
配置執行機構	可配HQ、CH等系列角行程電動執行機構
控制方式	開關到位(開關兩位控制)、智能調節(4～20mA模擬量信號控制)

連接尺寸表：

公稱通徑 DN(mm)	D1	D2	D3	e			H	H1	A	J	T	工作壓力（Mpa）	執行器機構選配（常溫常壓）
15	15	65	95	14	4	16.0	151.6	40	161	66	15	1.0	JL-005	JLQ-005
20	19	75	105	14	4	18.5	157.7	40	161	66	15	1.0	JL-005	JLQ-005
25	25	85	115	14	4	22.0	162.0	40	161	66	16	1.0	JL-005	JLQ-005
32	38	100	140	18	4	26.0	197.7	55	161	73	16	1.0	JL-005	JLQ-005
40	38	110	150	18	4	31.0	197.7	55	161	73	16	1.0	JL-008	JLQ-008
50	50	120	165	18	4	37.5	225.3	55	161	85	20	1.0	JL-010	JLQ-010
65	65	145	85	18	4	43.5	278.2	68	161	110	20	1.0	JL-020	JLQ-020
80	78	160	200	18	8	51.0	307.7	85	161	110	2	1.0	JL-020	JLQ-020
100	100	180	220	18	8	61.0	362.0	90	188	140	22	1.0	JL-020	JLQ-020
