ZAJV電動V型調節球閥、電動V型切斷球閥
日期：2019/09/09
瀏覽：
產品概述
ZAJV電動V型調節球閥、電動V型切斷球閥采用的偏心結構，具有結構緊湊，密封性能好、使用壽命長等特點，兼備調節和切斷兩種功能。由于閥芯存在凸輪偏心，可以減小閥座磨損，增加密封性能。廣泛應用于化工、電力、輕紡、食品、醫藥、造紙 等行業工藝介質進行截止或者調節控制。本系列產品公稱壓力等級 PN1.6、2.5、4.0、6.4；使用 溫度-60—450℃，金屬密封型密封等級為V級，軟密封型為Ⅵ級，達到零泄露，流量特性為近似等百分比。主要技術參數
| 本體部分 | |
|---|---|
| 閥體形式 | 直通鑄造偏心球型閥 |
| 閥體材質 | ZG230-450 ZG1Cr18Ni9Ti |
| 公稱通徑 | DN25-DN400 |
| 公稱壓力 |
PN1.6 2.5 4.0 6.4MPa ANSI 150 300LB JIS 10K 20K 30K |
| 連接形式 | 法蘭 FF RF RTJ 等 |
| 結構長度 | 符合IEC534 |
| 閥蓋形式 | 一體式 |
| 填料 | 聚四氟乙烯 柔性石墨等 |
| 密封墊 | 金屬夾石墨密封墊 四氟乙烯墊等 |
| 閥內部件 | |
| 閥芯型式 | 偏心截球體 |
| 流量特性 | 近似等百分比 |
| 內件材質 | 標準材質組合及使用溫度、壓力請參閱附表 |
| 執行機構 | |
| 電動 | 角行程電動執行結構 |
主要零件材料及內部結構
| 本體材質為碳鋼 | ||||
| 1 | 閥體 | WCB | LCB | WC9 |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 墊片 | PTFE/金屬石墨纏繞墊片 | ||
| 4 | 球 | 根據實際工況而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 閥桿 | 2Cr13 | 2Cr13 | 2Cr13 |
| 7 | 填料壓蓋 | WCB | LCB | WC9 |
| 本體材質為不銹鋼 | ||||
| 1 | 閥體 | CF8 | CF8M | CF3M |
| 2 | 密封圈 | PTFE/PPL | ||
| 3 | 墊片 | PTFE/金屬石墨纏繞墊片 | ||
| 4 | 球 | 根據實際工況而定 | ||
| 5 | 填料 | PTFE/石墨 | ||
| 6 | 閥桿 | 304 | 316 | 316L |
| 7 | 填料壓蓋 | CF8 | CF8M | CF3M |
偏心示意圖
1.閥體 2.密封圈 3.閥軸 4.V型球芯
偏心距 E 的合理設計，關閉時，球芯產生一個偏心力，使球芯緊壓密封圈，達到密封效果；打開時，球芯與密封圈迅速脫離，有效防止密封圈磨損；
規格與技術參數
| 公稱通徑 DN（mm） | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | |||
| 額定流量系數 Kv | 20 | 30 | 50 | 100 | 150 | 240 | 370 | 620 | 940 | 1540 | 2400 | 3900 | 6150 | 9800 | |||
| 公稱壓力 PN(MPa) | 1.6 4.0 6.4 | ||||||||||||||||
| 流量特性 | 近似等百分比 | ||||||||||||||||
| 固有可調比 | 100 | ||||||||||||||||
| 額定轉角(°) | 90 | ||||||||||||||||
| 配用執行機構 | 電動執行機構 | 代 號 | 參考執行機構 | ||||||||||||||
| 扭矩(Nm) | |||||||||||||||||
| 電源 | 220V.AC 或者 380V.AC | ||||||||||||||||
| 輸入信號 | 4～20(mA.DC)、1～5(V.DV)或以上信號分程控制 | ||||||||||||||||
主要性能指標
| 序號 | 項 目 | 電動 V 型球閥 | ||
| 1 | 基本誤差＜（%） | ±2.5 | ||
| 2 | 回差＜（%） | 2 | ||
| 3 | 死區＜（%） | 3 | ||
| 4 | 始終點偏 差＜（%） | 氣開 | 始點 | ±1.5 |
| 終點 | ||||
| 5 | 額定轉角偏差<(%) | 0.5 | ||
| 6 | 額定流量系數偏差<(%) | ±10 | ||

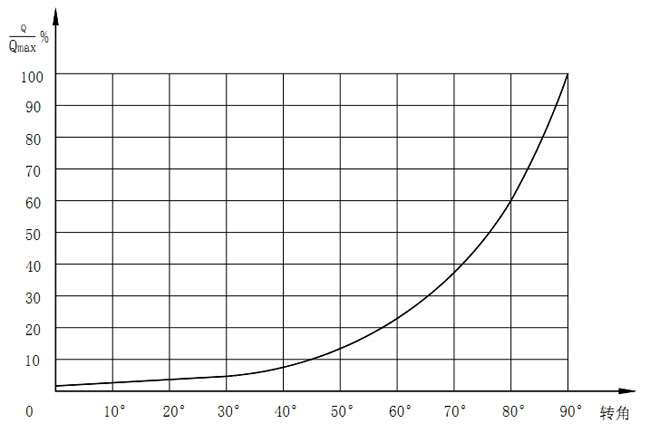

流量特性曲線
固有流量特性對轉角下的相對流量數值 單位：(%)
| 轉角 | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 |
| Q/Qmax | 1 | 1.7 | 2.8 | 4.6 | 7.7 | 12.9 | 21.5 | 35.9 | 59.9 | 100 |
連接尺寸及標準
連接方式：對夾式(DN25-50) ；法蘭式(DN65-400)；法蘭標準：PN1.6 鋼制法蘭按GB/T9113.1、GB/T9119.8； PN4.0、6.4 鋼制法蘭按GB/T9113.2、GB/T9115.19；
密封面形式：PN1.6 為突面；PN4.0、6.4 為凹凸面，閥體為凹面；
連接方式：閥體法蘭端面距可按照用戶指定的標準制造； 如：ANSI、DIN、JIS 等標準；
電動偏心球閥外形尺寸及重量
|
公稱通徑 DN |
H | H1 | H2 | L | A | D | 重量（Kg） |
| 25 | 350 | 57 | 103 | 50 | 158 | 64 | 16 |
| 32 | 370 | 60 | 103 | 55 | 158 | 76 | 19 |
| 40 | 380 | 63 | 103 | 60 | 158 | 82 | 23 |
| 50 | 420 | 92 | 129 | 75 | 207 | 100 | 25 |
| 65 | 470 | 100 | 141 | 145 | 256 | 57 | |
| 80 | 490 | 108 | 141 | 165 | 256 | 73 | |
| 100 | 520 | 117 | 141 | 194 | 256 | 85 | |
| 125 | 650 | 140 | 200 | 210 | 380 | 204 | |
| 150 | 695 | 177 | 200 | 222 | 380 | 231 | |
| 200 | 780 | 200 | 200 | 243 | 380 | 258 | |
| 250 | 1300 | 253 | 610 | 297 | 850 | 385 | |
| 300 | 1405 | 270 | 610 | 338 | 850 | 436 | |
| 350 | 1705 | 300 | 807 | 450 | 920 | 1030 | |
| 400 | 1810 | 340 | 807 | 500 | 920 | 1120 |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，ZAJV電動V型調節球閥、電動V型切斷球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
