產品說明

J941H型法蘭式鑄鋼電動截止閥的驅動裝是電動執行機構，具有開啟方便，可實現自動化控制，無需人工手動開啟，大大的節省了用工成本，J941H型法蘭式鑄鋼電動截止閥啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，不允許作調節和節流。

產品主要特點及用途

1.電動截止閥結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長
3.采用柔性石墨填料、密封可靠、操作輕便靈活
4.驅動方式電動傳功，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。
5.廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。

截止閥型號編制說明

附表截止閥結構形式代號

閥門試驗壓力

產品適用范圍

主要零件材料

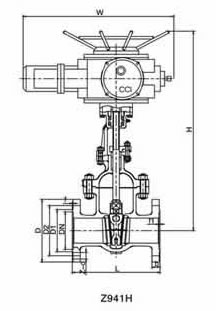

產品外形結構尺寸及重量

截止閥的結構形式

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 　
　

截止閥的安裝與維護注意事項

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；
2、手輪、手柄及傳動機構，不允許作起吊用；
3、介質的流向應與閥體所示箭頭方向一致；

截止閥的選用原則

截止閥是應用廣的閥類之一，隨著球閥和蝶閥的發展，截止閥應用的場合被取代一部分，但從截止閥本身的特點來看，球閥、蝶閥是不能替代的，其選用原則是：
(1)高溫、高壓介質的管路或裝置上宜選用截止閥，如火電廠、核電站，石油化工系統的高溫、高壓管路上選用截止閥為宜。
(2)管路上對流阻要求不嚴的管路上。即對壓力損失考慮不大的地方。
(3)小型閥門可選用截止閥，如針閥、儀表閥、取樣閥、壓力計閥等。
(4)有流量調節或壓力調節，但對調節精度要求不高，而且管路直徑又比較小，如公稱通徑≤50mm的管路上，宜選用截止閥或節流閥。
(5)合成工業生產中的小化肥和大化肥宜選用公稱壓力PN160公稱壓力16MPa或PN320公稱壓力32MPa的高壓角式截止閥或高壓角式節流閥。
(6)氧化鋁拜爾法生產中的脫硅車間、易結焦的管路上，宜選用閥體分開式、閥座可取出的、硬質合金密封副的直流式截止閥或直流式節流閥。
(7)城市建設中的供水、供熱工程上，公稱通徑較小的管路，可選用截止閥、平衡閥或柱塞閥，如公稱通徑小于150mm的管路上。

電動執行機構概述

DZW型多回轉電動閥門裝置，通稱為Z型。DZW型閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、 關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的驅動裝置。 適用于閘閥、截止閥、節流閥、隔膜閥、柱塞閥、水閘門等，配上減速蝸輪后也可適用于球閥、蝶閥、 風門等90度回轉型的閥門。該產品具有功能、控制系統、性能可靠、使用維護方便、體積小 等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到廣泛好評和應用。

DZW型多回轉閥門電動裝置分為：常規戶外標準型、隔爆型、整體型和調節型、智能非侵入式總 線控制型等。

常規型特點

1、該裝置防塵、防雨、防輕腐蝕，其防護等級為IP55 (特殊訂貨IP65、IP67)。
2、轉矩控制機構動作可靠、調節方便、轉矩重復精度高。
3、開向和關向可配裝2到4只微動開關（特殊訂貨）。
4、采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣量小、使用壽命長等特點，F級絕緣。
5、工作制為短時10分鐘（特殊訂貨30分鐘）。
6、配有機械式(常規型)或液晶(常規型無)閥位指示器，可直觀知道閥門的開度大小。
7、采用半自動手一電動切換機構，手動時需要切換手柄，電動時自動復位，結構簡單、工作可靠、 操作輕便。在斷電情況下依然可以用手動功能來完成閥門的開戶、關閉或調節。
8、有行程限位和過力矩限位等雙重保護，保障了驅動裝置和閥門的使用。
9、供電電源：常規為三相380V (±10%) , 50Hz (特殊訂貨三相660V、415V、單相220V、60Hz)。
10、防爆標志：ExdIlBT4 (常規型不防爆）。
11、環境相對濕度：≤95% (25℃時）。
12、環境溫度：-20~+60℃ (特殊訂貨-40~+100℃)。



主要技術參數

DZW型閥門電動裝置主要性能參數
