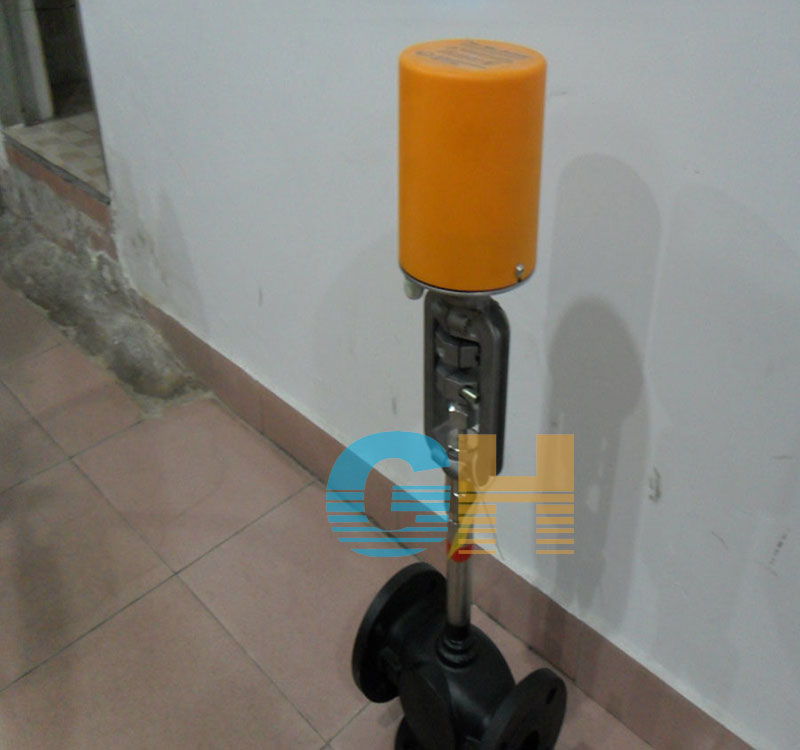

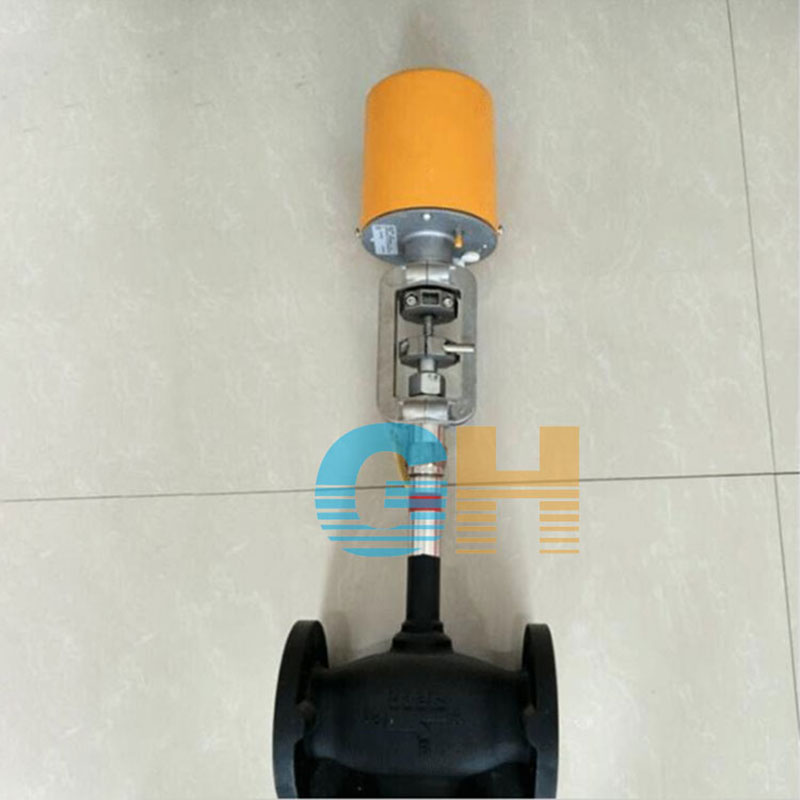

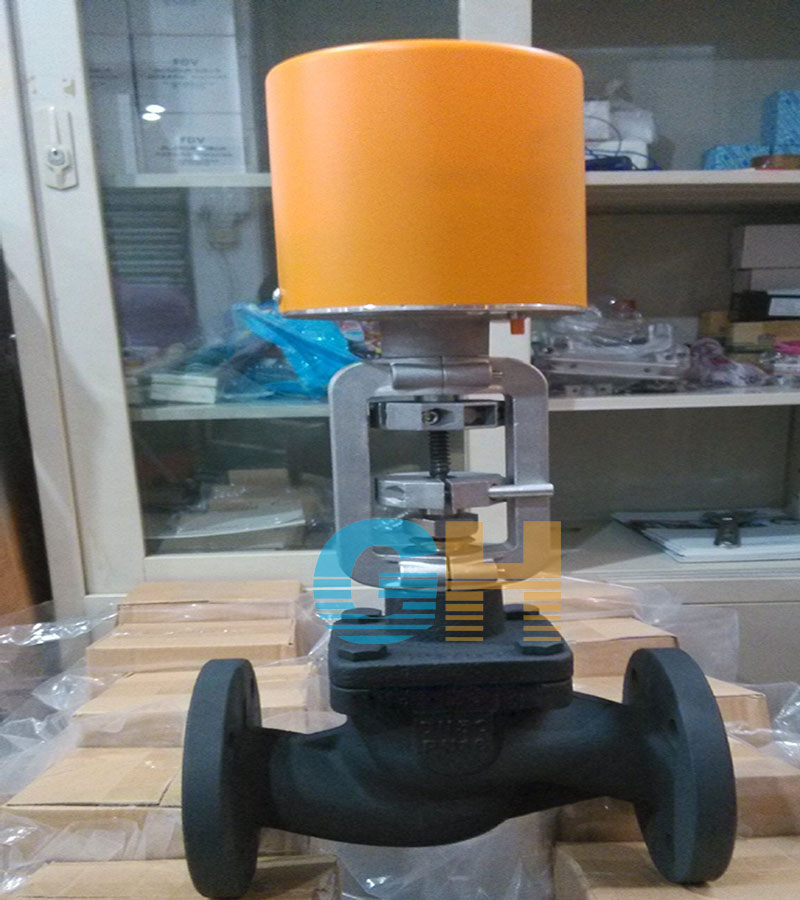

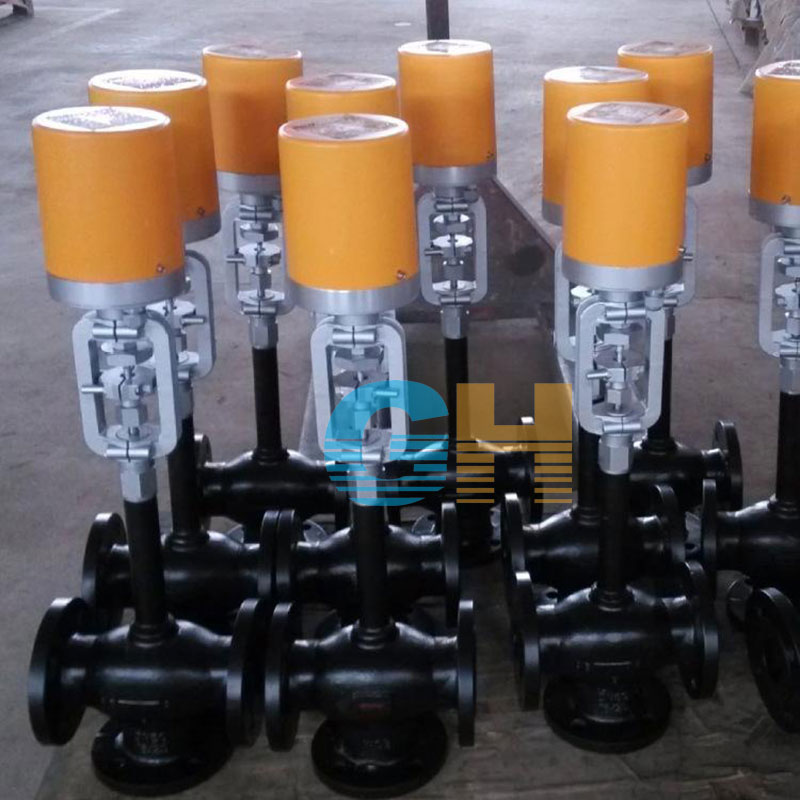

FIG681-D導熱油專用三通調節閥-電動溫控比例調節

日期：2021/06/01 瀏覽：

品牌 :	GH/工恒	型號 :	FIG681-D
材質 :	碳鋼	連接形式 :	法蘭
加工定制 :	是	公稱通徑 :	DN15-DN350（mm）
適用介質 :	水,蒸汽,油品,弱酸堿介質, ,氮氣,氧氣, ,液化氣,空氣	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	單向
驅動方式 :	電動	零部件及配件 :	執行器
形態 :	柱塞式	類型(通道位置) :	三通式
標準 :	國標	密封形式 :	硬密封型

產品詳情
Product details

一、電動三通導熱油閥概述
FIG681-D導熱油專用三通調節閥-電動溫控比例調節閥是我廠專門為高端客戶設計制造的，造型美觀，性能穩定可靠，價格實惠，它完全可以取代同類進口產品，從而打破了長期以來進口產品在我國高端市場的壟斷格局，為客戶帶來了可觀的經濟效益。

二、電動三通導熱油閥的特點
1、流體對閥芯作用方向都處于流開狀態，故工作穩定性好。2、除了閥蓋處襯套導向外，閥芯側面與閥座內表面也有導向作用，導向面積大，工作可靠。3、伺服放大器采用深度動態負反饋，可提高調節精度。4、電動操作器有多種形式，可適用于420mA.DC或010mA.DC。5、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。6、節省自動化投資，與單座、雙座或套筒調節閥相比，組成同樣的系統可省掉一個閥，簡化系統，節省投資。7、波紋管密封型對移動的閥桿形成完全的密封，堵流體外漏 8、三通調節閥分為T型和L型，對介質進行分流和合流，選型時根據現場工況進行確定。

三、電動三通導熱油閥主要技術參數

公稱通徑mm	32	40	50	65	80	100
流通能力T/h	15	24	35	60	100	130
允許泄露量L/mim	0.34	0.7	0.8	1.16	1.25	1.5
行程mm	16	25		40		40
全行程時間S	27	42		67		50
公稱壓力MPa-cm	1	0.6		0.4
工作溫度	鑄鋼-10350 不銹鋼-60450
固有流量特性	直線
工作電壓U	220V±10％50HZ
環境溫度	-1060
相對濕度％	85
反饋信號	無反饋，需要0-1KΩ訂貨時注明
保護功能	具有始、終端電器限位
其它功能	可改為010或420mA電流反饋，訂貨時須注明
