產品概述

電液動暗桿式刀型閘閥（暗板刀形閘閥）DMZ273X、DMZ273F、DMZ273H、DMZ273Y通過電液聯動裝置往復推位來控制閥門的開啟和關閉，如配置傳感器或數字顯示裝置，可進行遠距離，高空的危險地區集中或程序控制， 刀型閘閥是平板閥板底部具有刀型斜切口，具有切斷介質的功能，使得閥門關閉不受介質阻塞。此閥門一般用于紙漿、煤灰、化工原料、污水、食品等介質的流通啟閉。壓力范圍一般都在1.6MPa以內使用，溫度一般在120℃以下使用，高溫也可以用特殊材質代替使用。
該閥具有開關輕巧、密封可靠、彈性記憶佳及使用壽命長等優點。可廣泛用于自來水、污水、建筑、石油、化工、食品、醫藥、輕紡、電力、船舶、冶金、能源系統等體管線上作為調節和截流裝置使用。有板式閘閥、刀型泥漿閘閥，刀型排渣閘閥，單夾式渣漿閘閥和手動單夾式刀型閘閥。

電液動暗桿式刀型閘閥特點

1、機、電、液、儀，實現現場控制，集中監控或自動控制。
2、無級調力，運行平穩，沖擊力小，適用于較高壓力場合。
3、節能，液壓傳動效率高達80%
4、閥門整體結構緊湊，體積小，無需液壓泵站。
5、可控制任意閥位并可鎖定。
6、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
7、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。

閘閥型號編制說明

附表

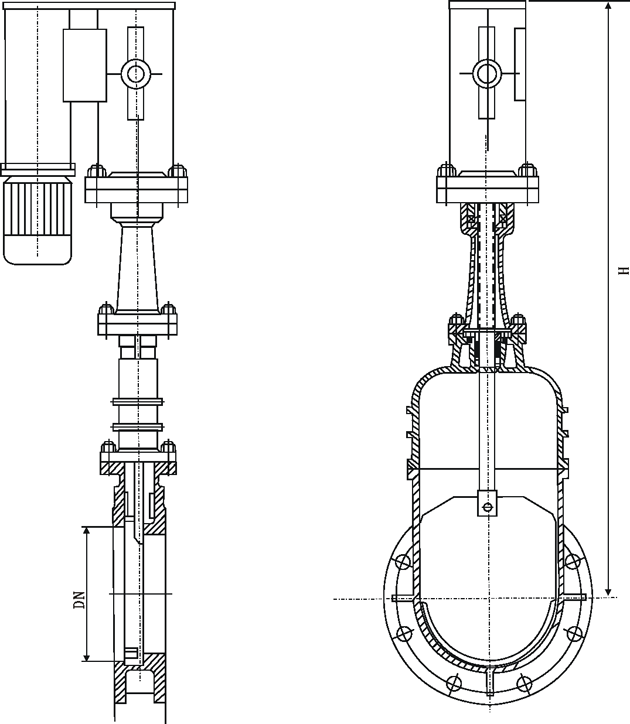

產品外形結構尺寸

刀型閘閥的安裝注意事項

1.刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.刀閘閥定期保養，不得隨意碰撞及擠壓，以免影響密封。



電動執行機構概述

DZW型多回轉電動閥門裝置，通稱為Z型。DZW型閥門電動裝置是電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、 關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的驅動裝置。 適用于閘閥、截止閥、節流閥、隔膜閥、柱塞閥、水閘門等，配上減速蝸輪后也可適用于球閥、蝶閥、 風門等90度回轉型的閥門。該產品具有功能、控制系統、性能可靠、使用維護方便、體積小 等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到廣泛好評和應用。

DZW型多回轉閥門電動裝置分為：常規戶外標準型、隔爆型、整體型和調節型、智能非侵入式總 線控制型等。

常規型特點

1、該裝置防塵、防雨、防輕腐蝕，其防護等級為IP55 (特殊訂貨IP65、IP67)。
2、轉矩控制機構動作可靠、調節方便、轉矩重復精度高。
3、開向和關向可配裝2到4只微動開關（特殊訂貨）。
4、采用閥門電動裝置三相異步電機，起動轉矩大、轉動慣量小、使用壽命長等特點，F級絕緣。
5、工作制為短時10分鐘（特殊訂貨30分鐘）。
6、配有機械式(常規型)或液晶(常規型無)閥位指示器，可直觀知道閥門的開度大小。
7、采用半自動手一電動切換機構，手動時需要切換手柄，電動時自動復位，結構簡單、工作可靠、 操作輕便。在斷電情況下依然可以用手動功能來完成閥門的開戶、關閉或調節。
8、有行程限位和過力矩限位等雙重保護，保障了驅動裝置和閥門的使用。
9、供電電源：常規為三相380V (±10%) , 50Hz (特殊訂貨三相660V、415V、單相220V、60Hz)。
10、防爆標志：ExdIlBT4 (常規型不防爆）。
11、環境相對濕度：≤95% (25℃時）。
12、環境溫度：-20~+60℃ (特殊訂貨-40~+100℃)。



主要技術參數

DZW型閥門電動裝置主要性能參數
