自控截污裝置浮筒閥-GHFTF限流閥-DN100截流閥

日期：2021/06/01 瀏覽：

品牌 :	GH/工恒	型號 :	GHFTF
材質 :	不銹鋼	形態 :	旋轉式
連接形式 :	附壁式	驅動方式 :	水力控制
流動方向 :	換向	公稱通徑 :	200-1000
零部件及配件 :	執行器	外形 :	大型
標準 :	國標	壓力環境 :	常壓
工作溫度 :	常溫	類型(通道位置) :	直通式
適用介質 :	水

產品詳情
Product details

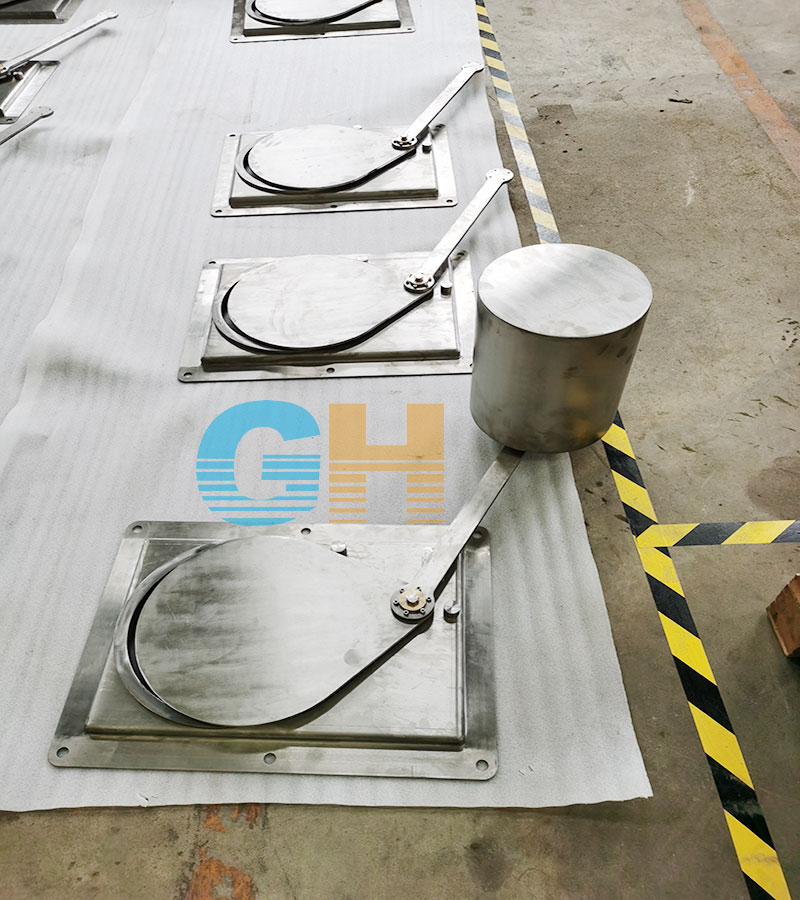

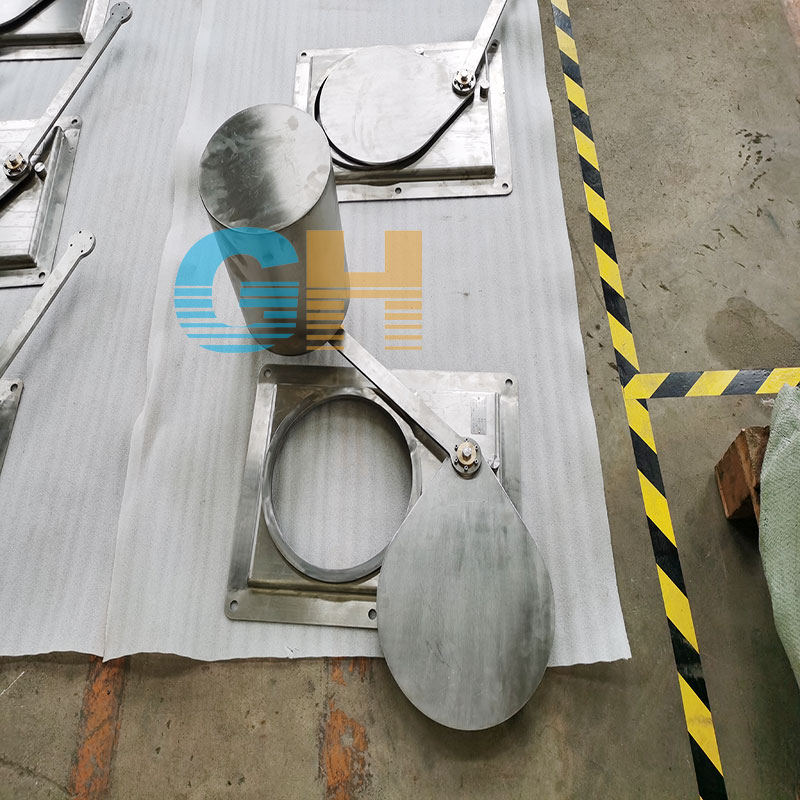

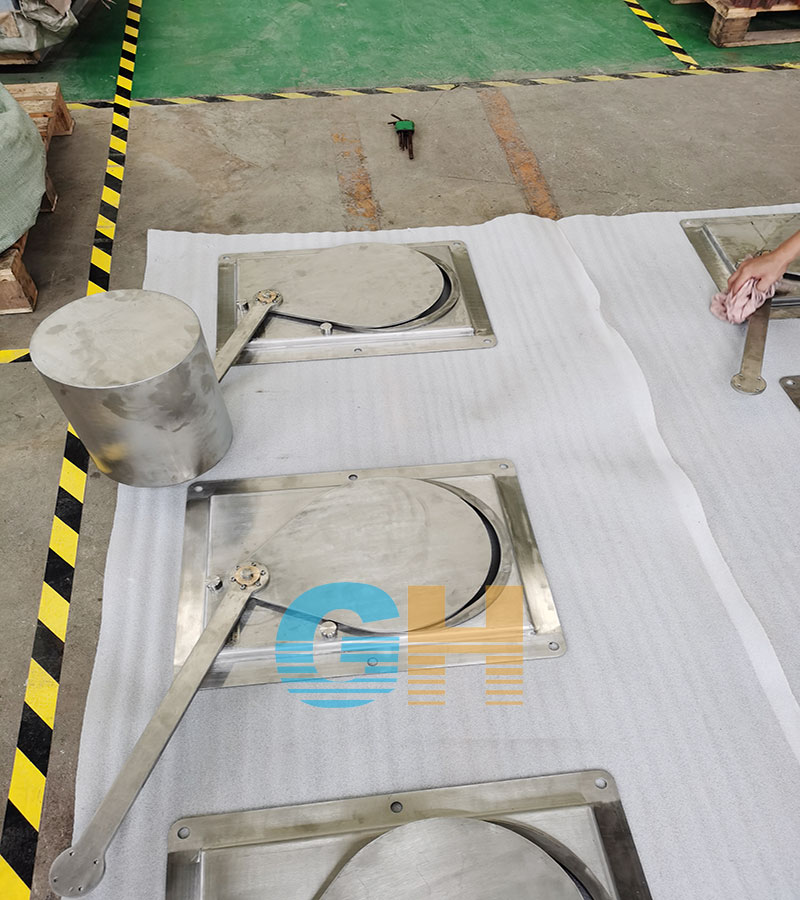

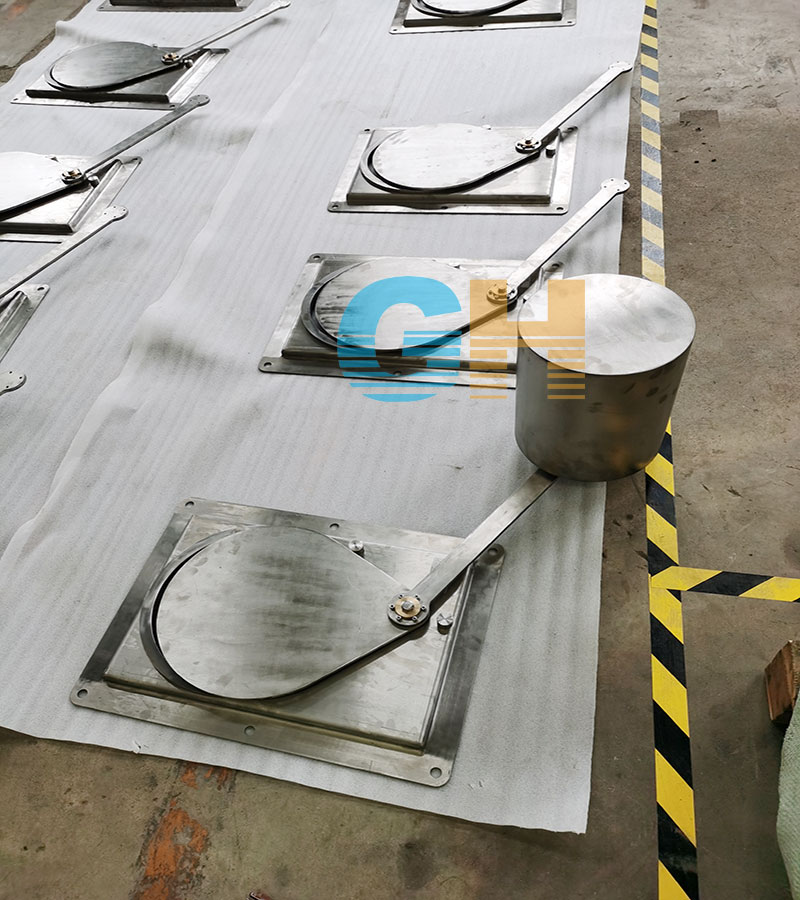

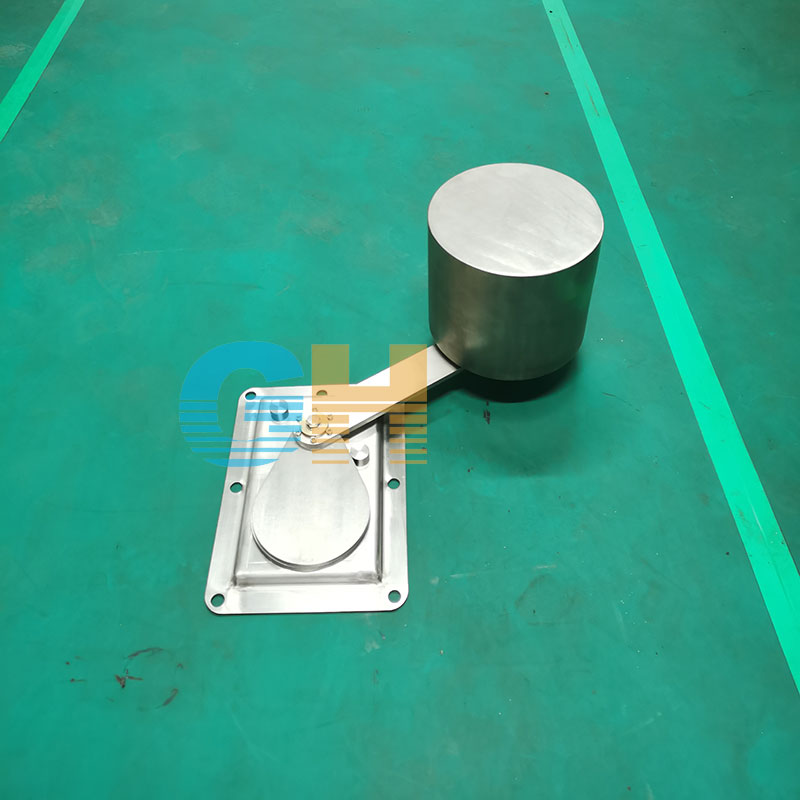

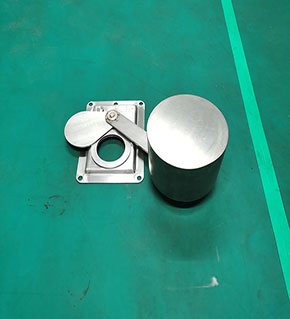

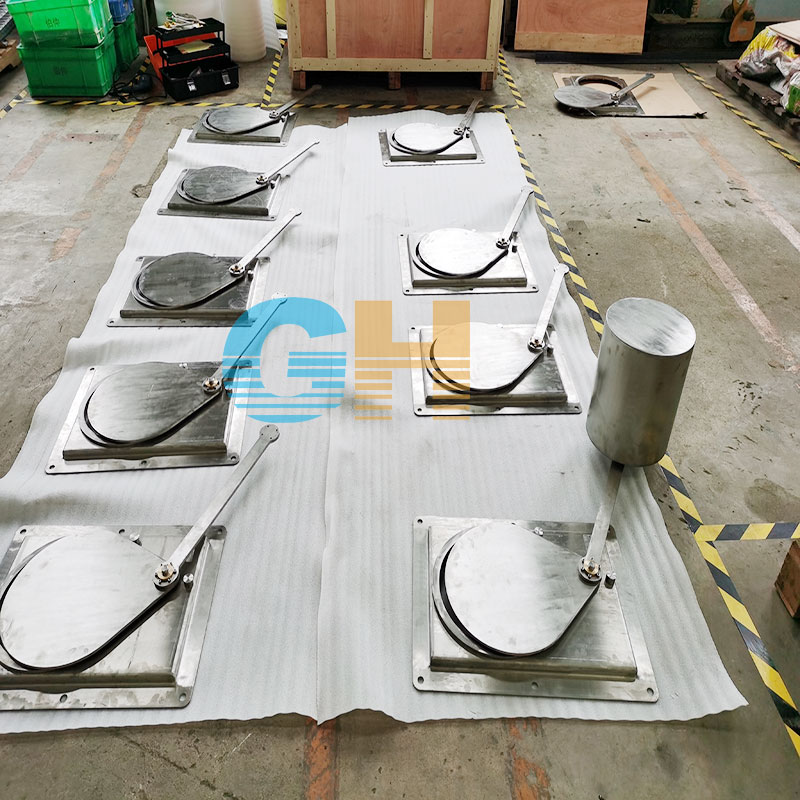

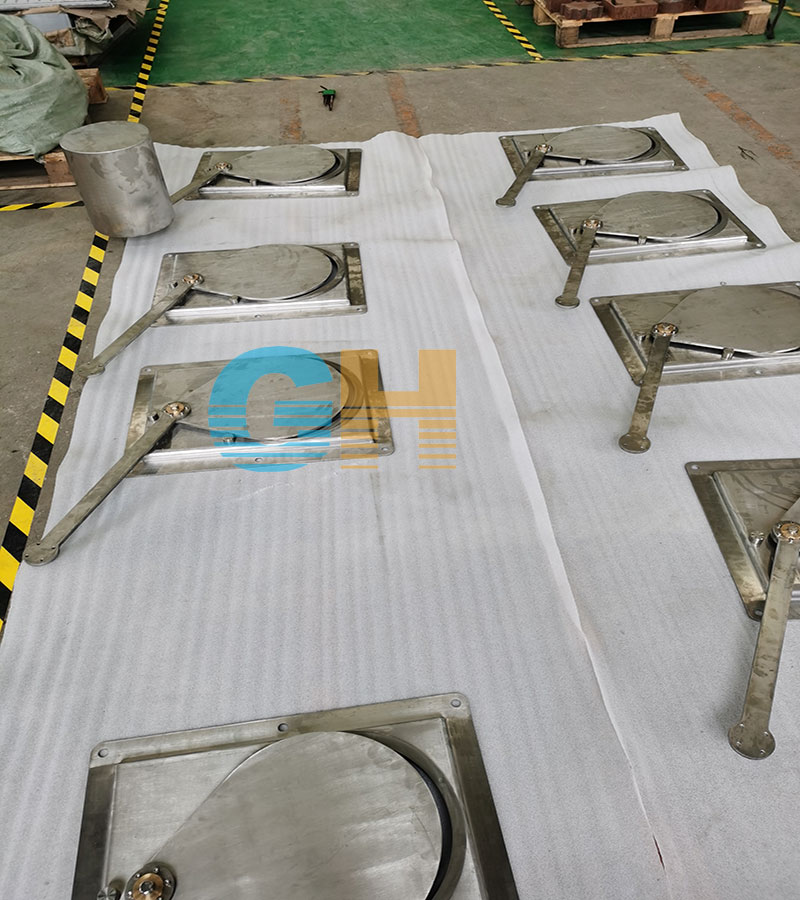

自控截污裝置浮筒閥

浮筒閥：又叫限流閥、截流閥，屬于自控截污裝置，是利用浮筒升降調節的一款閥門。由我司吸收了國內外先進技術自主研發的一款自控截污產品，采用ABS材料模壓組裝成型或304不銹鋼整體拼接成型，耐腐蝕性好，壽命長，主要是利用浮力的原理實現初期雨水截流?，F(xiàn)已廣泛用于控源截污雨污分流項目中。

一、浮筒閥使用工況
1) 小區、道路、河道排放口等現狀合流管截污；
2) 合流及分流狀態下初期雨水截流；
3) 污水水位過高時，防止污水倒灌至雨水系統；
4) 污水管負荷較大情況下限流，避免大量雨水沖擊污水系統。

二、自控截污裝置浮筒閥的作用
浮筒閥屬于控源截污產品，適用于雨污分流改造與防倒灌工程。浮筒閥是簡單的利用水的浮力影響浮筒上下轉動，再而通過連接桿帶動閥門的啟閉。
浮筒閥用于雨污分流改造中：在合流管網末端挖一個井，我們稱為截流井。截流井有三個管口，即合流管進口，污水管出口，雨水管出口，浮筒閥就裝于污水出口上。
晴天時，因?yàn)樯钗鬯呛愣ǖ?，所以截流井?nèi)水位較低，浮筒不會受浮力影響而上浮，則閥門處于開啟狀態，截流井正常排污；如遇陰雨天氣，截流井隨著雨量的增大水位也逐漸增高，浮筒也隨之上浮帶動閥門逐漸關閉。由于液位上漲需要時間，所以閥門不會立即關閉，在這一階段中初期雨水和污水依舊從污水出口排出，這叫初期雨水的處理；隨著降雨增大，當液位上漲到足夠高的位置，即達到浮筒閥的關閉水位線時，浮筒閥閥門將徹底關閉，污水口停止排污，雨水混合著被稀釋的污水通過雨水出口排出，避免了大量雨水進入到污水管網。同時截流井還可發揮排澇作用。待降雨結束時，隨著雨量減小，截流井內水位下降，浮筒帶動浮筒閥閘板逐步開啟，并恢復到初始狀態。

三、自控截污裝置浮筒閥參數及選型(特殊尺寸可定制）

型號	HRJ(D)JW-150	HRJ(D)JW-200	HRJ(D)JW-300	HRJ(D)JW-400
尺寸	600400650	600400600	700400800	9004001000
截污口	DN150	DN200	DN300	DN400
材質	不銹鋼304	不銹鋼304	不銹鋼304	不銹鋼304
型號	HRJ(D)JW-500	HRJ(D)JW-600	HRJ(D)JW-700	HRJ(D)JW-800
尺寸	1050400600	12004001300	14005001600	15005001700
截污口	DN500	DN600	DN700	DN800
材質	不銹鋼304	不銹鋼304	不銹鋼304	不銹鋼304
