4.用膨脹系數法計算流量系數C
日期：2021/04/15
瀏覽：
166介質為蒸氣，如下述工況，計算其流量系數？

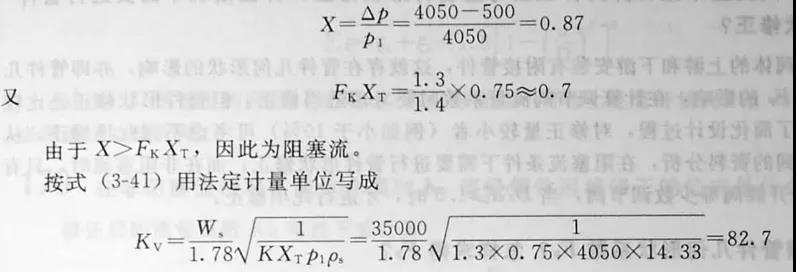

蒸氣質量流量Ws=35000kg/h，p1=4050kPa，p2=5000kPa，絕熱指數K=1.3，t=368℃，ρs=14.33kg/m3。若選用套筒調節閥，求流量系數。解 查表3-1得，XT＝0.75

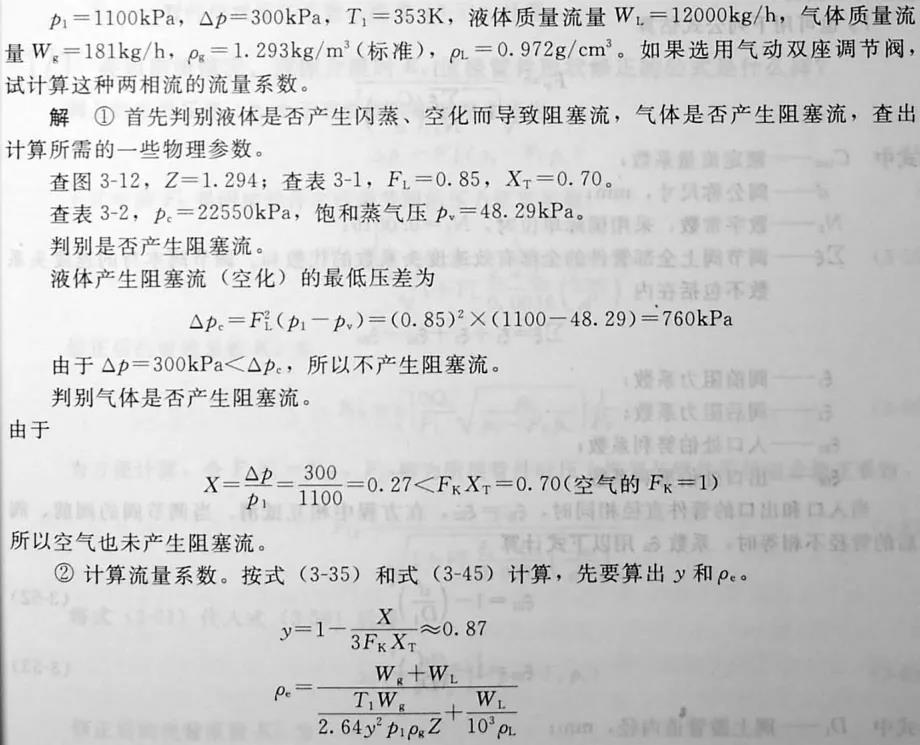

167介質為空氣和水的混合流體,在大的流量條件下,按以下數據如何計算其流量系數？
168調節閥流體系數計算為什么要考慮管件形狀修正？什么情況下需要進行管件形狀修正？
調節閥閥體的上游和下游安裝有附接管件，這就存在管件幾何形狀的影響，亦即管件幾何形狀系數Fp的影響，在計算調節閥流量系數時要考慮適當修正。但管件形狀修正是比較煩瑣的，為了簡化設計過程，對修正量較小者（例如小于10%）可考慮不做此項修正。從實踐和收集到的資料分析，在阻塞流條件下需要進行管件形狀修正；而在非阻塞流時，只有球閥、90°全開蝶閥等少數調節閥，當D/d≧1.5時，才進行此項修正。famens.com整理，如需轉載，請注明全球閥門網。
169氣體在非阻塞流情況的流量系數怎樣計算？

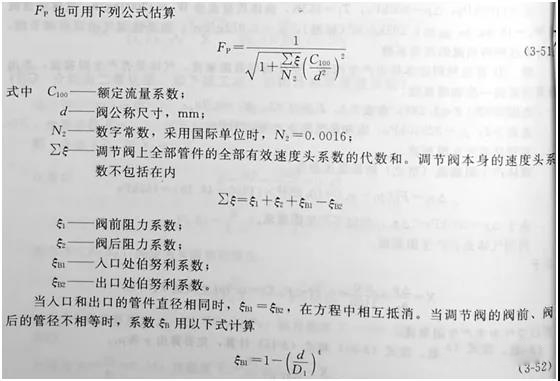

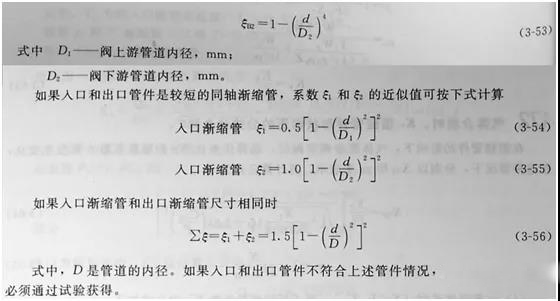

Fp是流過裝有附接管件調節閥的流量與不裝有附接管件時的流量之比。可以通過試驗確定Fp，其壓差值以不出現阻塞流為限。兩種安裝情況的流量均在不產生阻塞流的同一試驗條件下測得。

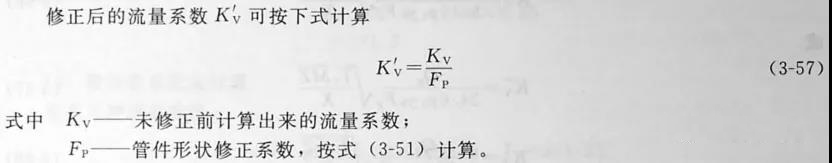

170在非阻塞流情況，液體介質時KV值經管件形狀修正的公式是什么樣?

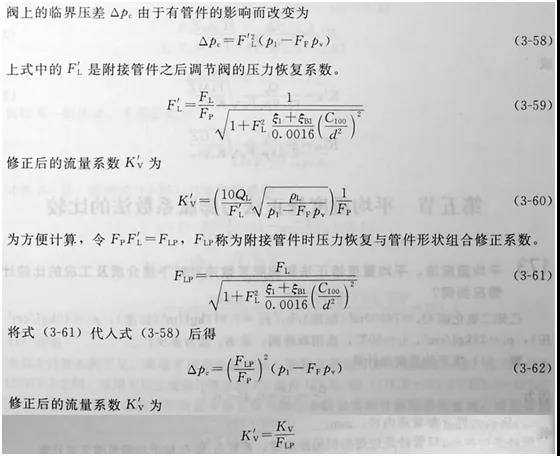

171在阻塞流情況，液體介質時KV值經管件形狀修正的公式是什么樣？

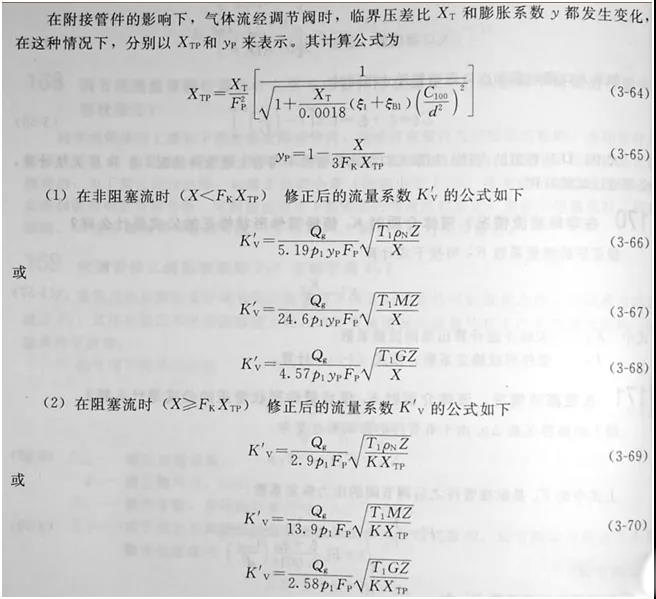

172氣體介質時，KV值經管件形狀修正的公式什么樣
第五節平均重度修正法與膨脹系數法的比較

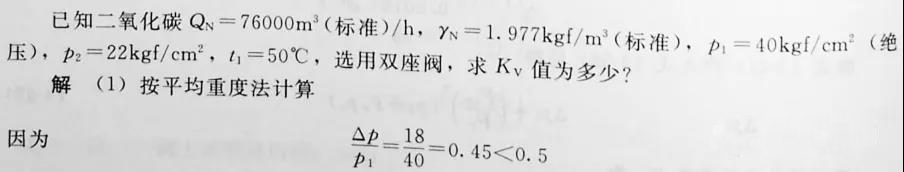

173平均重度法、平均重度修正法和膨脹系數法針對下述介質及工況的比較計算情況如何？

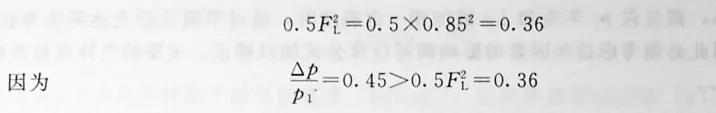

查表得FL=0.85，則

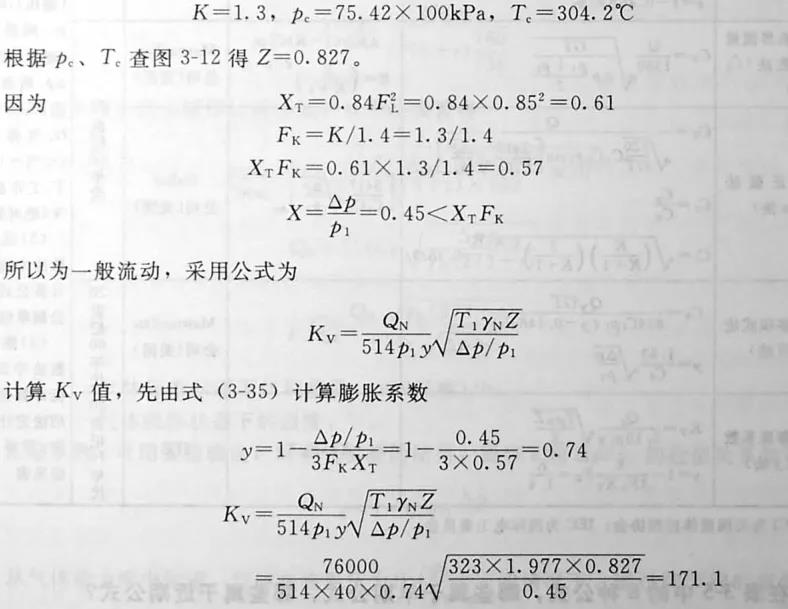

查有關物理參數得
（4）結論

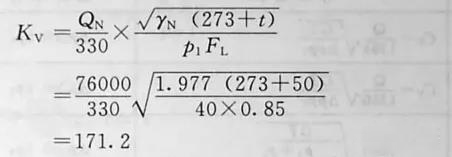

由以上計算實例可見，采用平均重度修正法與膨脹系數法計算結論基本一致，其Kv值在171.1~171.2之間，而用平均重度法計算出的Kv值為151.3，差（171.2-151.3）/151.3＝13%。
這個例子是比較巧合的。平均重度修正法與膨脹系數法實際計算結果有差別，而后者精度更高，但是計算復雜，推廣應用還比較困難。前者精度低些，同時也考慮了FL的影響。由于它計算簡捷，需要的物理參數不多，使用起來更加方便。
由以上計算實例可見，采用平均重度修正法與膨脹系數法計算結論基本一致，其Kv值在171.1~171.2之間，而用平均重度法計算出的Kv值為151.3，差（171.2-151.3）/151.3＝13%。
這個例子是比較巧合的。平均重度修正法與膨脹系數法實際計算結果有差別，而后者精度更高，但是計算復雜，推廣應用還比較困難。前者精度低些，同時也考慮了FL的影響。由于它計算簡捷，需要的物理參數不多，使用起來更加方便。
174各種流量系數計算公式比較情況如何？

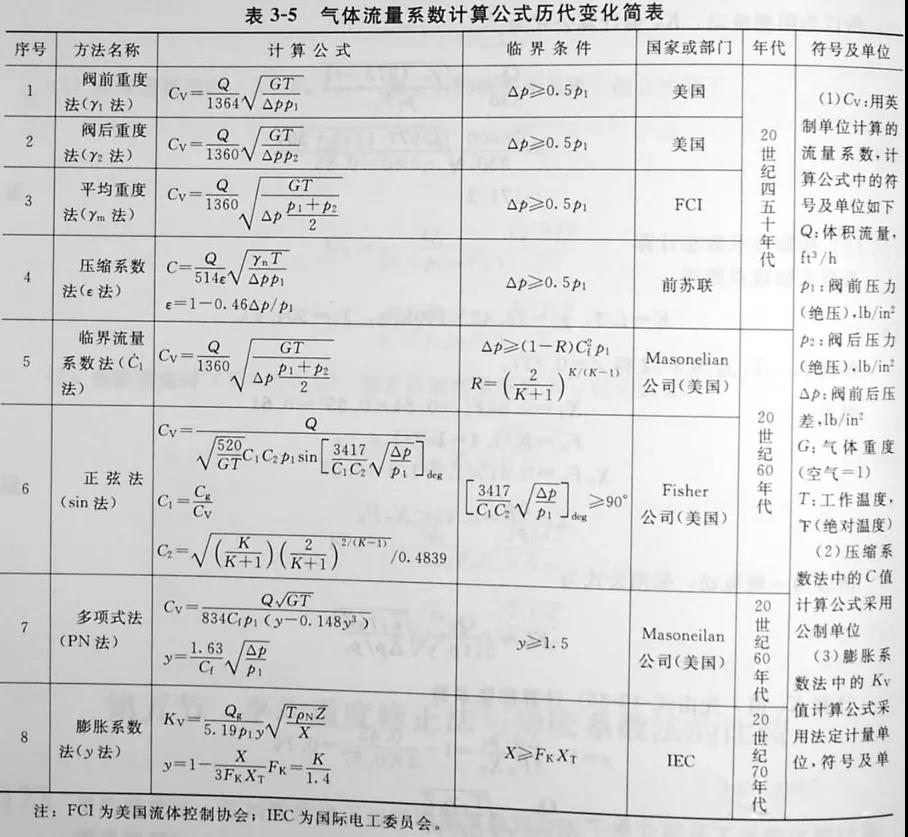

對不可壓縮流體——液體的一般計算公式，各個都差異不大，而對于可壓縮流體則不同。可壓縮流體流量系數的計算比一般液體要復雜，其原因是可流體經節流之后體積膨脹、密度減小，而且在P1不變和△P增加到一定程度時，通過節流孔后會達到臨界狀態，產生阻塞流，因此必須考慮這些因素的影響而對計算公式加以修正。主要的氣體流量系數計算公式見表3-5。

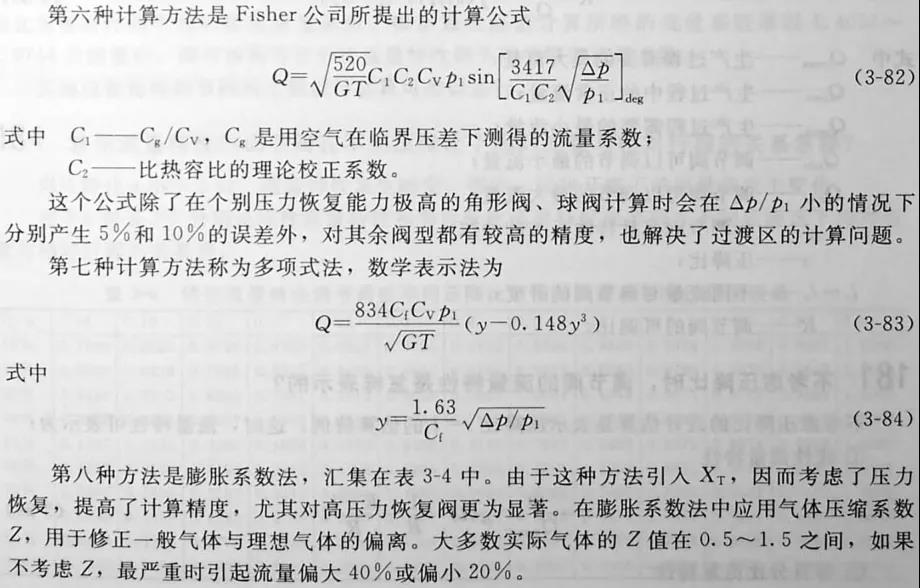

175在表3-5中的8種公式，哪些屬于早期公式，哪些屬于近期公式？
對流量系數公式的分析與比較關鍵在于對可壓縮流體公式的比較。從表3-5中看出不同計算公式的考慮因素各不相同，但畢竟都以原來的液體計算公式為基礎。可以把這些公式分成早期公式和近期公式兩大類型。在所列的8種公式中，前4種屬于早期，而后4種屬于近期。
在早期的計算公式中，流量系數用CV或C表示，并用重度(ϒ )代替密度(ρ)計算。因此，使用和理解這些公式都要注意它的單位。
在早期的計算公式中，流量系數用CV或C表示，并用重度(ϒ )代替密度(ρ)計算。因此，使用和理解這些公式都要注意它的單位。
176早期公式中的壓縮系數法，在計算氣體的流量系數時，是對液體計算公式加以修正的？

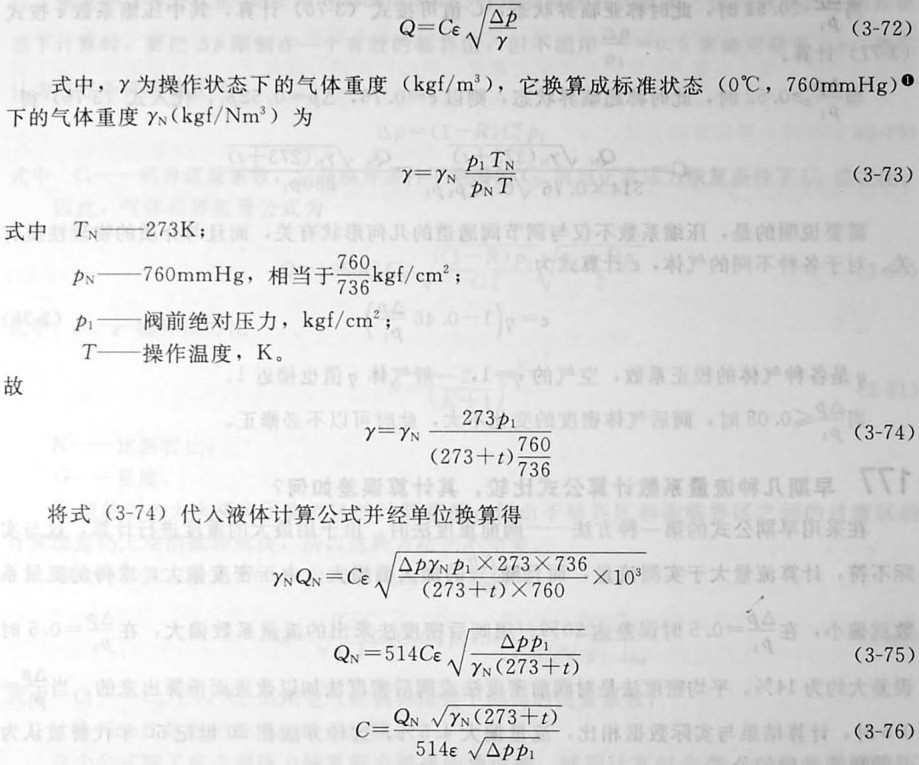

壓縮系數法就是考慮到氣體的可壓縮性，在一般的液體計算公式中添加一個氣體壓縮系數ε，對液體計算公式進行校正，即
式中 QN——氣體標準狀態下體積流量，m3(標準)/h；
t ——氣體狀態下的溫度，℃。

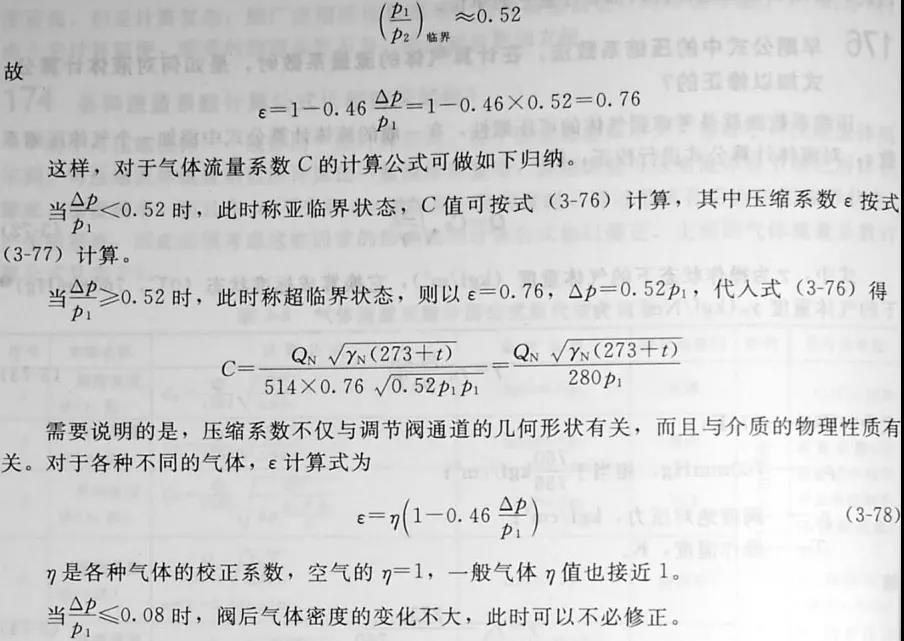

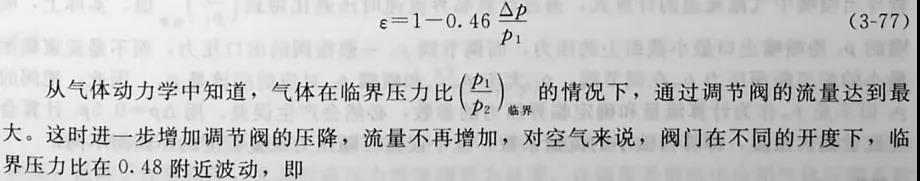

壓縮系數ε可用實驗確定，對空氣實驗的結果，得到ε和△P/P1的近似關系如下
t ——氣體狀態下的溫度，℃。
壓縮系數ε可用實驗確定，對空氣實驗的結果，得到ε和△P/P1的近似關系如下
177早期幾種流量系數計算公式比較，其計算誤差如何？？

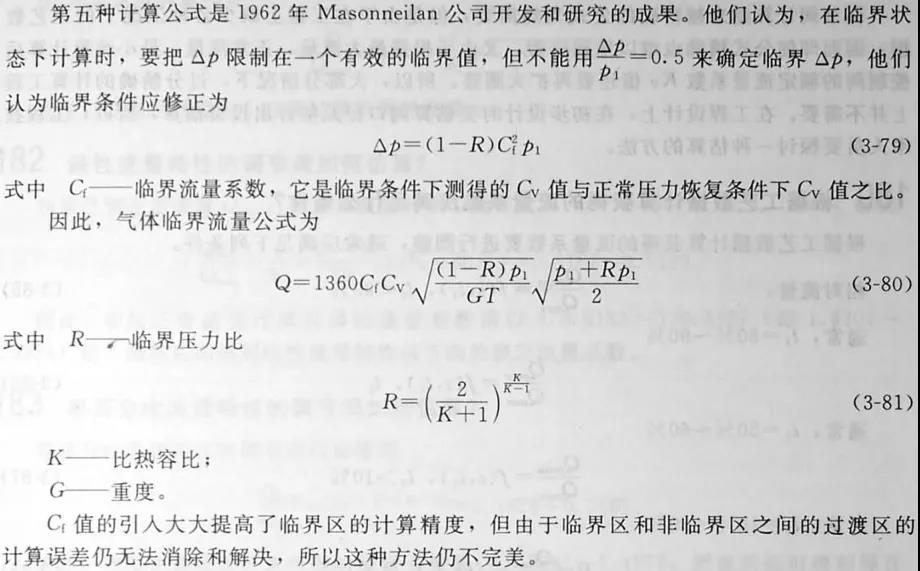

178為什么要開發近期的計算公式？各種計算公式主要特點如何？
前面介紹的4種早期公式，關于計算誤差的討論，其試驗條件都是一些低壓力恢復的普通單座、雙座球體閥，因此公式中從未考慮到壓力恢復問題。隨著工業的發展，使用的高壓力恢復閥(如球閥、蝶閥等)越來越多，作壓差越來越大，因此，早期公式越來越暴露出其不足，越來越不能滿足自控系統的要求。例如，在臨界壓差下用平均密度法的計算值與實測數據已相差甚遠。對蝶閥，流量誤差達+45%；對V形球閥達+62%；對文丘里角形閥達+138%；對文丘里球閥甚達+150%；即使對一般單座閥也有+35%的誤差。因此，開發新的計算公式已經是緊迫的問題。
