VQ647H-16C氣動V型調節球閥鑄鋼氣動V型調節球閥-帶
日期：2021/04/07
瀏覽：
| 品牌 : | GH/工恒 | 型號 : | VQ647H |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | DN40-1400mm |
| 適用介質 : | 水、油品、蒸汽等 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 直通式 |

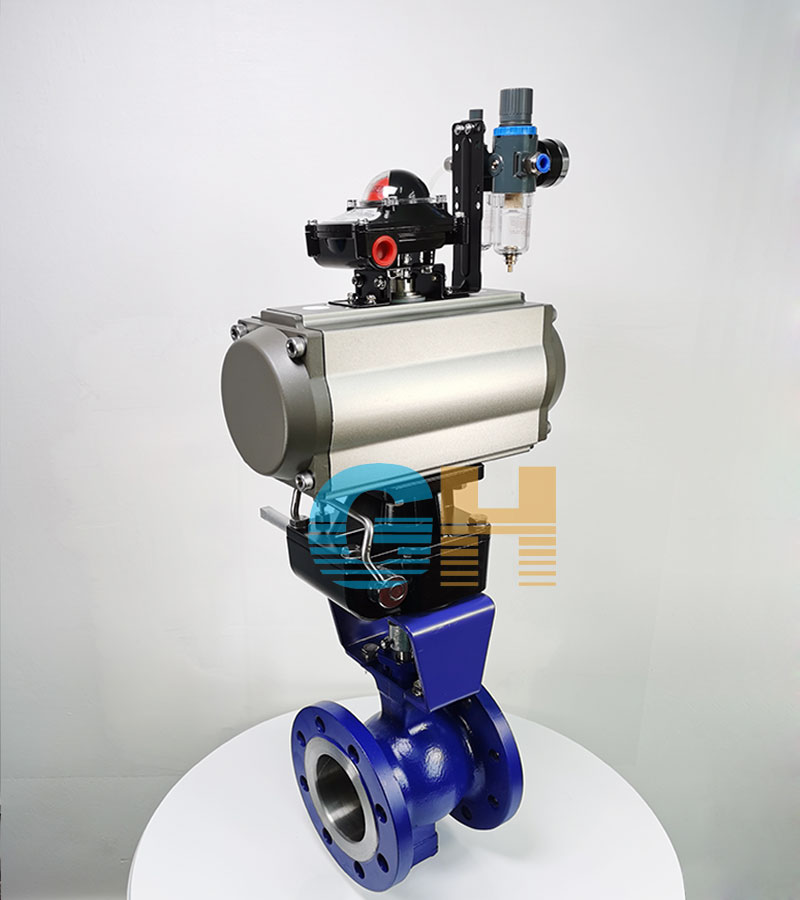

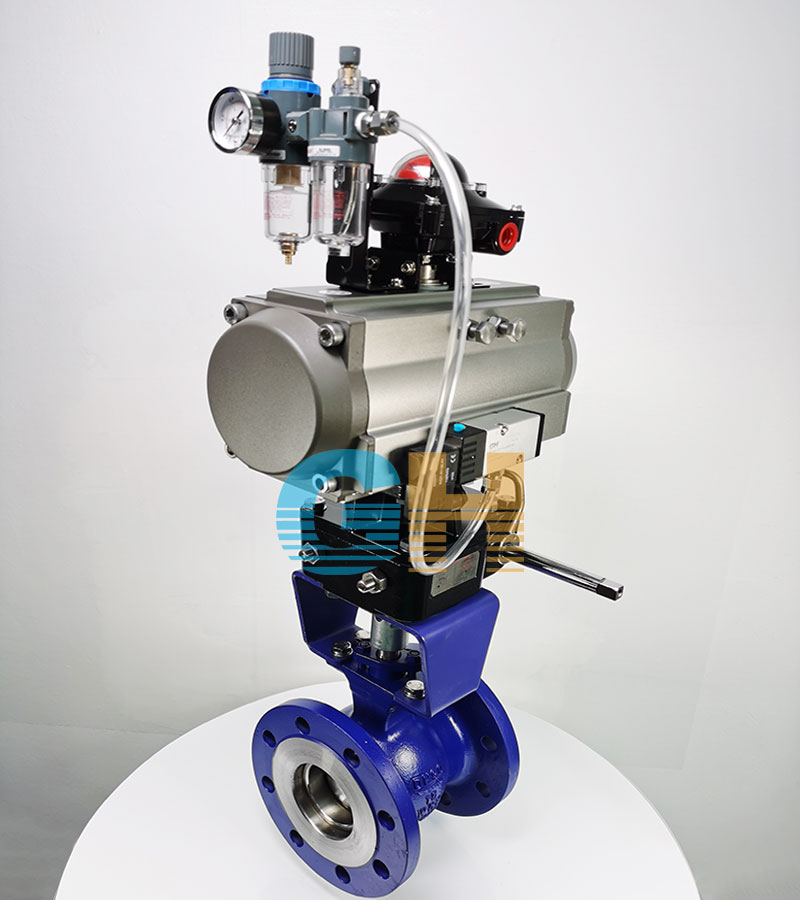

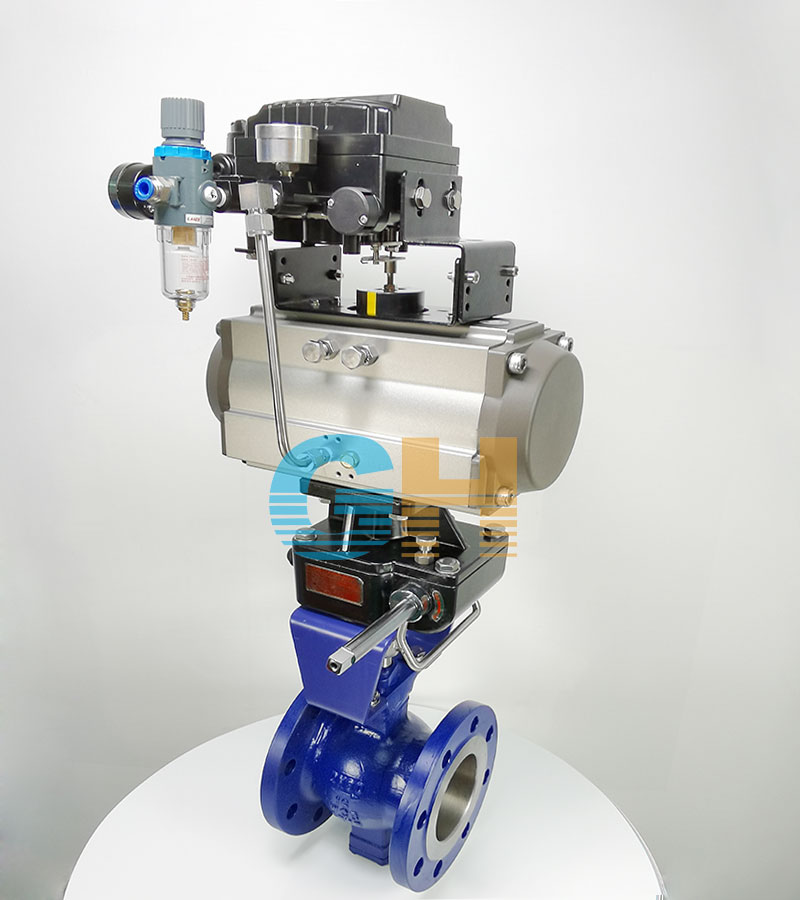

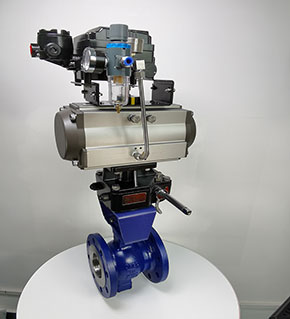

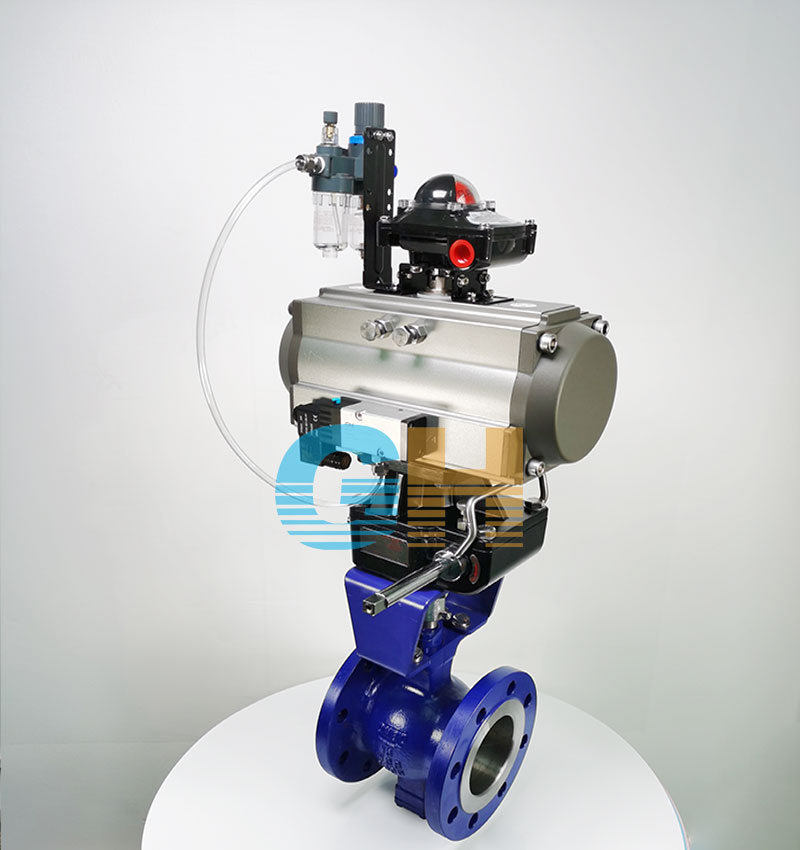

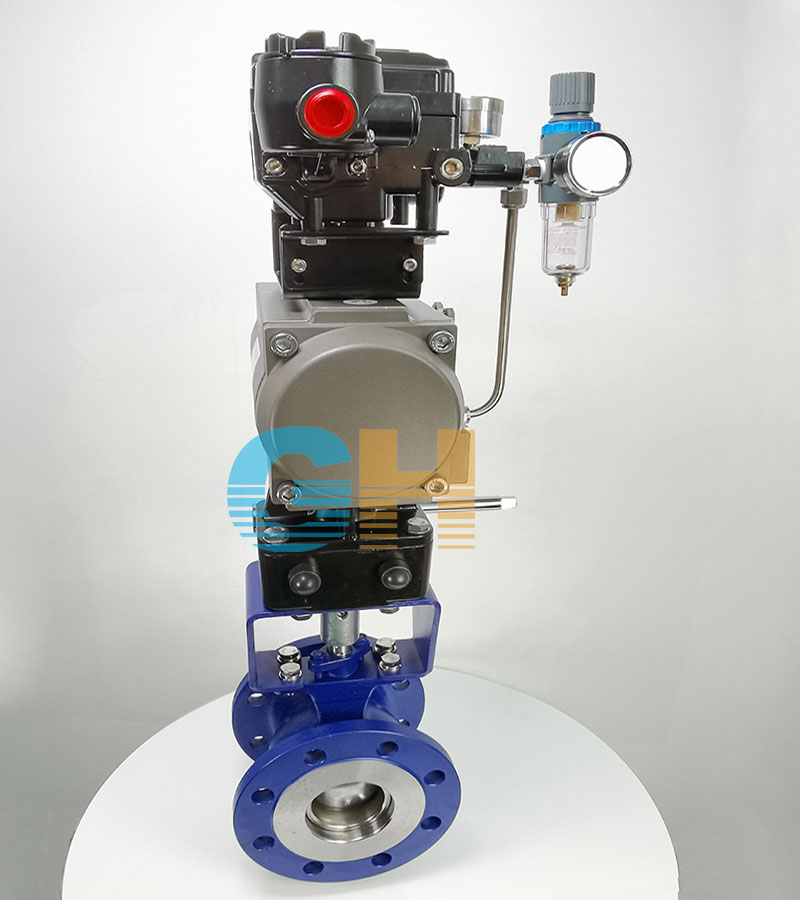

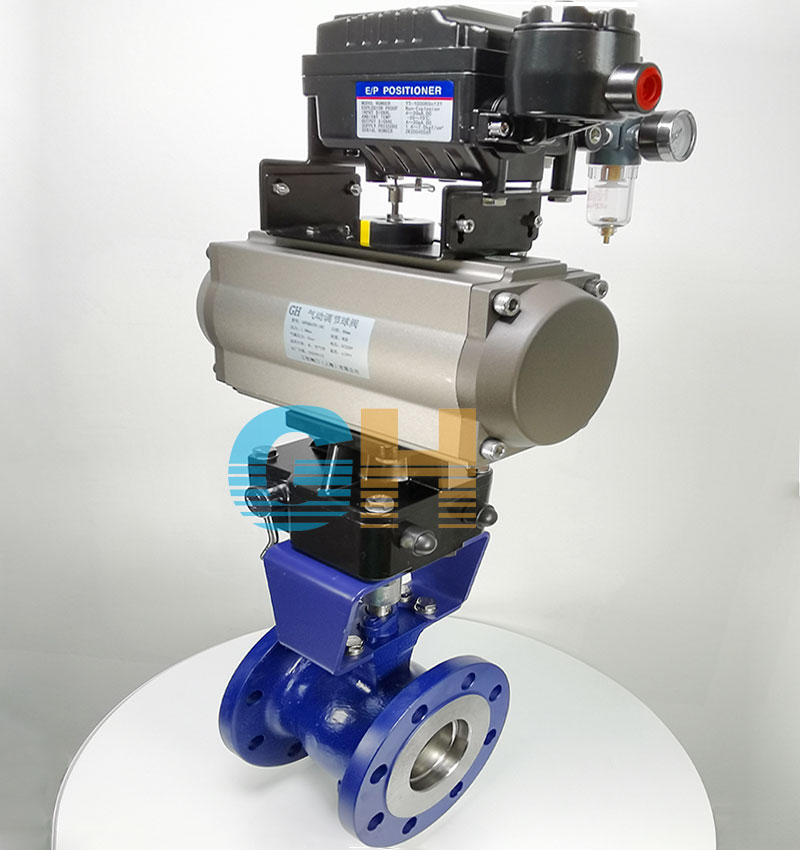

VQ647H-16C氣動V型調節球閥鑄鋼氣動V型調節球閥-帶手動機構，V型球閥是一種直角回轉結構，可實現流量調節作用，可根據V型球體的V型角度，實現不同程度的比例，V型球閥一般與閥門執行器及定位器配套使用，可實現比例調節， V型閥芯適用于各種調節場合，具有額定流量系數大，可調比大，密封效果好，調節性能零敏，體積小，可豎臥安裝。適用于控制氣體、蒸汽、液體等介質。V型球閥為直角型回轉結構，由V型閥體、氣動執行機構、定位器及其他附件組成；有一個近似等百比的固有流量特性；采用雙軸承結構，啟動扭矩小，具有極好的靈敏度和感應速度，具有剪切能力。
氣動調節閥,蝶閥,V型球閥區別？
氣動調節閥是由氣動執行器和閥門組成，通過調節氣動執行器的轉角來調節閥門的開度，從而實現流量或壓力的調整，蝶閥與球閥的區別在于閥門體，球閥的關閉件是個球體，蝶閥的關閉件是個蝶板，從密封性能上來說，球閥的密封性能比蝶閥好。
V型球閥：閥體與球閥基本相同，閥芯的通孔是V字型，閥芯有半球形和球形兩種。流量特性多為近似線性，調節性能不高，不能用于調節，但要比蝶閥好；流通能力好，壓損較小；硬密封泄漏等級可以做六級
V型調節閥有什么優點？
V型球閥由于其獨特的球體V型切口的結構，故具有調節管道內流體流量的 能，所以又稱之為V型調節球閥。V型調節球閥屬于固定球閥的一種，也是單閥座密封球閥。V型調節球閥的調節 能是球閥中的，流量特 是等百分比的，可調比達100：1。它的V型切口與金屬閥座之間具有剪切作用，特別適合含纖維、微小固體顆立料漿等介質。 V型調節球閥同球閥一樣，它具有相同的旋轉90度的動作，不同的是旋塞體是球體，?殘甕?諄蟯ǖ勞ü?渲嵯摺?型調節球閥在管路中主要用來做通斷管路、切斷和調節流量的作用，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。隨著近年來的發展，V型調節球閥已成被廣泛的應用于管路調節中，同時還可根據現場環境要求為V型調節球閥配備氣動、電動驅動裝置進行近地或遠程的開關、調節等操作，從而實現工業自動化生產控制。 V型調節球閥的特點：V型調節球閥適用于經常操作啟閉迅速輕便流體阻力小結構簡單相對體積小重量輕便于維修密封 能好介質的流向可任意無振動噪聲小。
ZSHV型氣動V型球閥
ZSHV型氣動Ｖ型球閥是一種直角回轉結構的高級控制閥，其由活塞式雙作用或單作用（彈簧復位式）氣動執行器和V型閥結構組成，它與電氣閥門定位器配套使用，可實現比例調節；與電磁閥及控制箱配套使用，可實現二位切斷控制。Ｖ型球閥閥芯設計成帶有特殊形狀的Ｖ型缺口，具有的流量特性和控制功能，適用于氣體、液體、固態顆粒狀等介質的控制。由于閥芯和閥座之間是無間隙回轉，所以具有很大的剪切力及自潔性能，尤其適用于含有纖維性或有微小固體顆粒的懸濁液及固態顆粒狀的工況場合的自動化控制系統。
二、產品特點：
１、氣動V型球閥以壓縮空氣為動力，通過活塞齒條，齒輪的機械傳動閥桿，以角行程輸出的扭矩轉動球體090°，就能完成啟閉動作或調節動作。通過配套電氣閥門定位器輸入4-20mA電流信號，改變閥芯的旋轉角度（0-90°任意角度），實現調節控制流量等參數。控制、體積小、重量輕、流阻小、流量系數大，結構簡單、密封性能好。是真正的高效率進行控制工藝狀況的一種閥門。
２、具有出色的調節特性：Ｖ型閥具有一個近似等百分比的固有流量特性及高達300:1的可調比。因此Ｖ型閥可以在廣幅的變化范圍內提供的控制。
３、流動容積：由于它的流線型外形以及滿直角回轉控制緣故，使容積的值特別高，流通能力特別大，流通阻力小，因此可以使用較小的更加經濟實用的閥門尺寸。
４、Ｖ型閥采用雙軸承結構，機械穩定性高，啟動扭矩小，保證了閥門具有極好的靈敏度和感應速度。
５、可靠（安全）性：閥體為一個整體結構，堅固耐用，操作不受管道壓力影響，并可避免閥體滲漏。
６、金屬閥座的優越密封性：Ｖ型閥采用彈性可動金屬閥座，具有自助補償功能，并具有優越密封性能及超長的使用壽命。在流向上，泄漏量10－－5×額定流量系數。
７、的剪切能力：Ｖ型閥采用金屬硬密封結構時，Ｖ型閥芯及金屬閥座在回轉過程中，Ｖ型缺口與閥座產生一個強大的剪切力，能切斷纖維等雜質，并具有自潔功能，避免閥門卡死現象發生。
8、氣動執行機構采用活塞式氣缸及曲臂轉換結構，輸出力矩大，體積精小。執行機構采用全密封防水設計防護等級高。氣缸體采用鏡面氣缸，無油潤滑，磨擦系數小、耐腐蝕、具有的耐用性及可靠性。所有傳動軸承均采用邊界自潤滑軸承無油潤滑，確保傳動軸不摩損。
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，VQ647H-16C氣動V型調節球閥鑄鋼氣動V型調節球閥-帶性能參數、結構尺寸參數、價格等詳情，請聯系我們。
