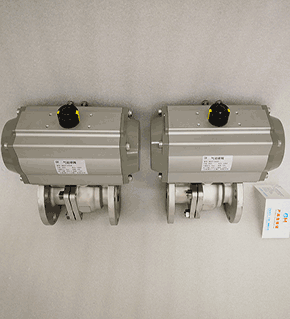

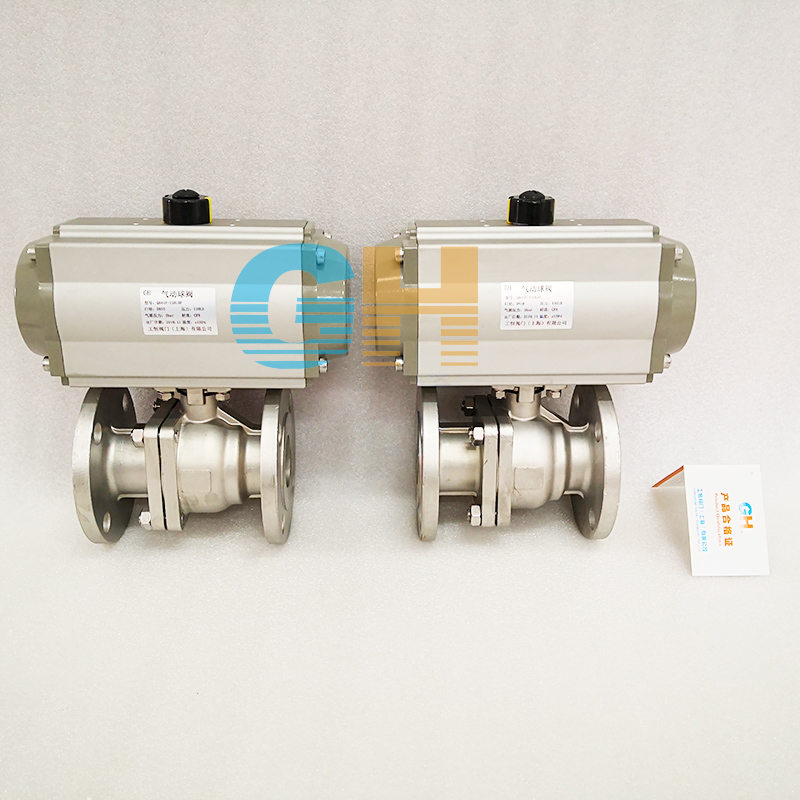

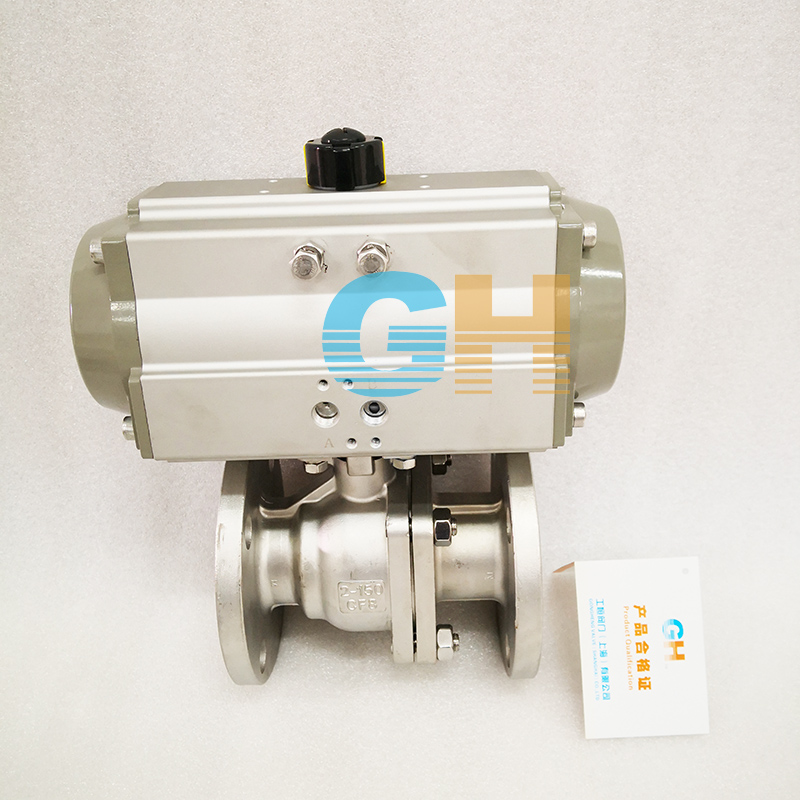

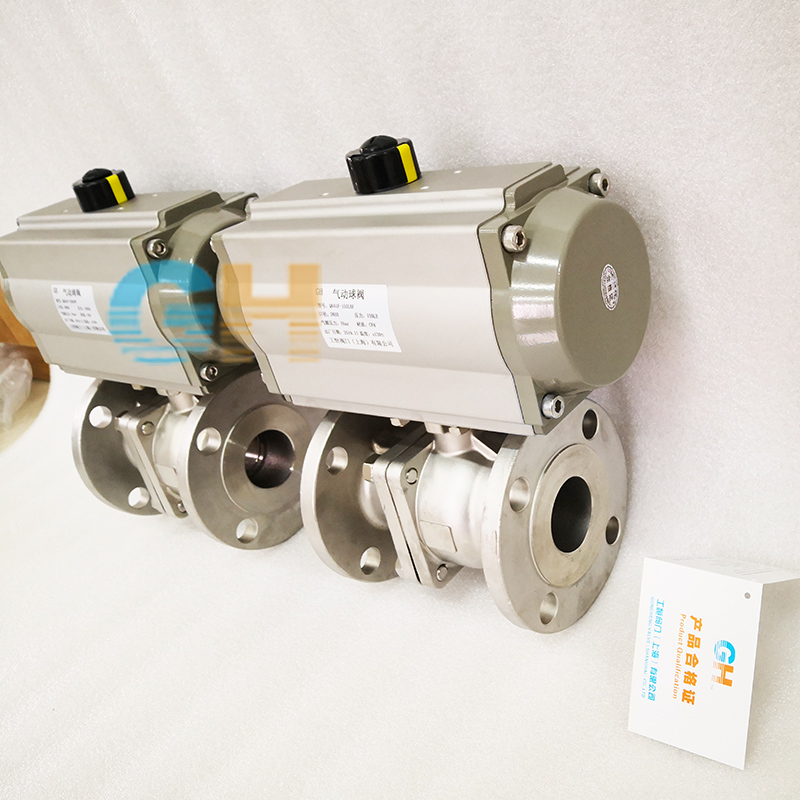

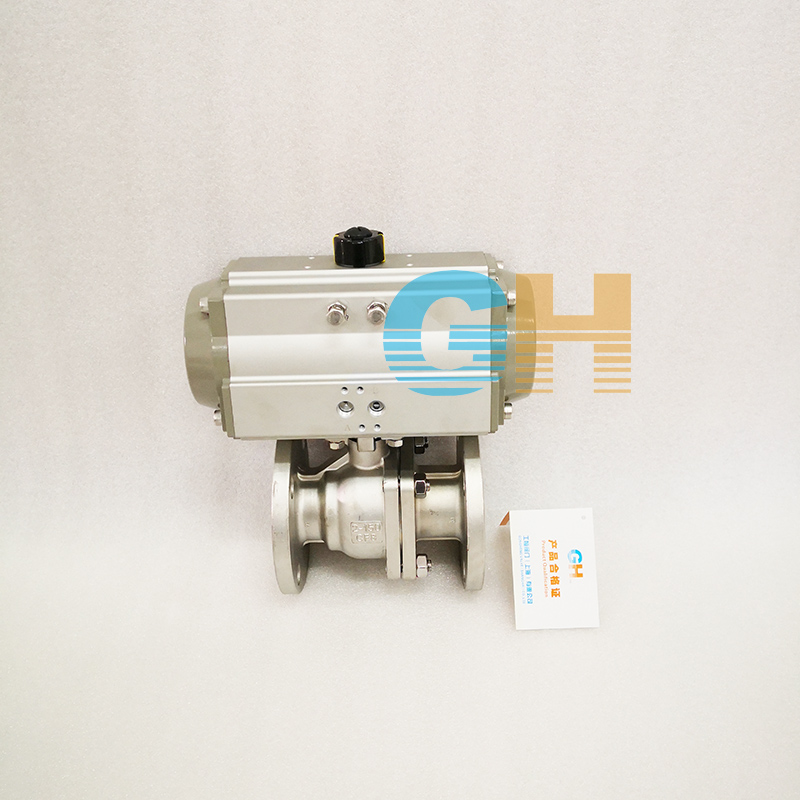

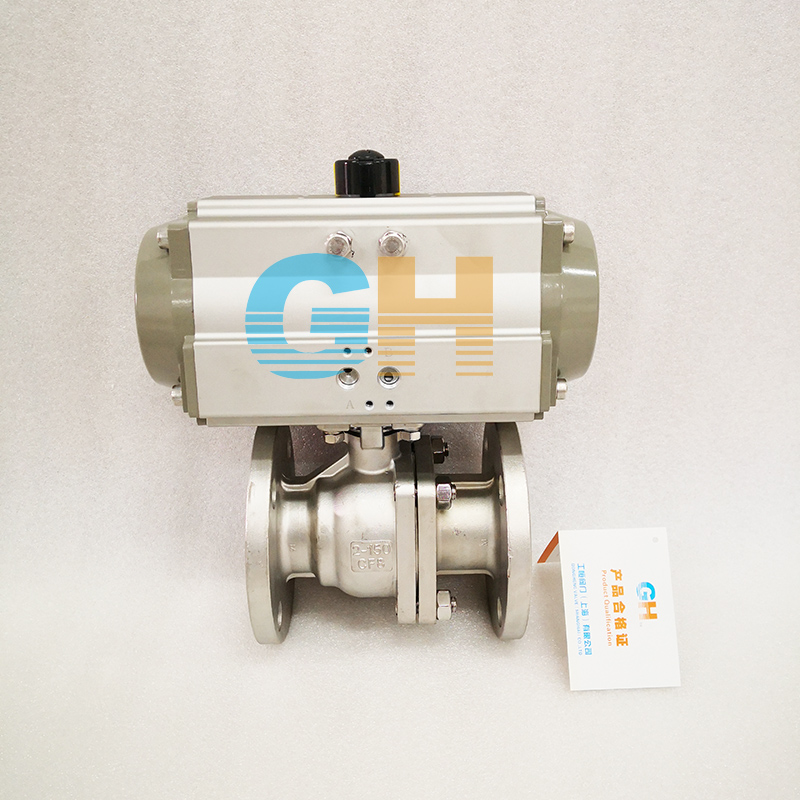

Q641F-16P不銹鋼高平臺氣動球閥

日期：2021/08/14 瀏覽：

品牌 :	GH/工恒	型號 :	Q641F-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15-DN100
適用介質 :	弱酸堿介質	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	二通式

產品詳情
Product details

Q641F-16P不銹鋼高平臺氣動球閥，氣動開關球閥是由雙(單)作用氣動活塞式執行器和浮動球閥組成。亦配行程閥位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動開關球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開全閉的動作，氣動開關球閥按其密封性能可分軟密封閥座及金屬密封閥座。軟密封閥座適用于溫度260°的場合，金屬硬密封閥座適用于溫度500°的場合。氣動開關球閥具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。氣動開關球閥廣泛的應用于石油、化工、輕工、制藥、造紙等工業自動控制系統中。

Q641F-16P不銹鋼高平臺氣動球閥主要技術參數
閥體

閥體形式	直通鑄造球型閥
公稱通徑	DN15300mm
公稱壓力	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	法蘭式、螺紋式、焊接式
閥蓋形式	整體式
壓蓋型式	螺栓壓緊式
密封填料	V型聚四氟乙烯填料、含浸聚四氟乙烯填料、編織填料、柔性石墨

氣動開關球閥出廠檢測實驗

試驗壓力(MPa)	公稱壓力(MPa)					壓力級(class)			JIS(K)
試驗壓力(MPa)	1.6	2.5	4.0	6.4	10.0	150	300	600	10K	20K
強度試驗	2.4	3.75	6.0	9.6	15.0	3.0	7.5	16.5	2.4	3.8
密封試驗	1.76	2.75	4.4	7.04	11.0	2.2	5.5	12.1	1.5	2.8
氣密試驗	0.40.7MPa

Q641F-16P不銹鋼高平臺氣動球閥執行機構

執行器型號	GT、SR、ST、AT、AW系列單雙作用氣動執行器
供氣壓力	0.40.7MPa
氣源接口	G1/4″、G1/8″、G3/8″、G1/2″
環境溫度	-30+70
作用形式	單作用執行機構：氣關式(B)–失氣時閥位開(FO)；氣開式(K)–失氣時閥位關(FC) 雙作用執行機構：氣關式(B)–失氣時閥位保持(FL)；氣開式(K)– 失氣時閥位保持(FL)
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
