WD671X-16P不銹鋼氣動對夾蝶閥-防爆氣動對夾式蝶閥

日期：2021/08/14 瀏覽：

品牌 :	滬工恒	型號 :	WD671X-10/16P
結構形式 :	垂直板式	加工定制 :	是
材質 :	球墨鑄鐵	連接形式 :	對夾
適用介質 :	水、油品、氣體	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	切斷
類型(通道位置) :	直通式	口徑 :	DN50-DN600
公稱通徑 :	DN50-DN600

產品詳情
Product details

不銹鋼氣開式電磁蝶閥廠家

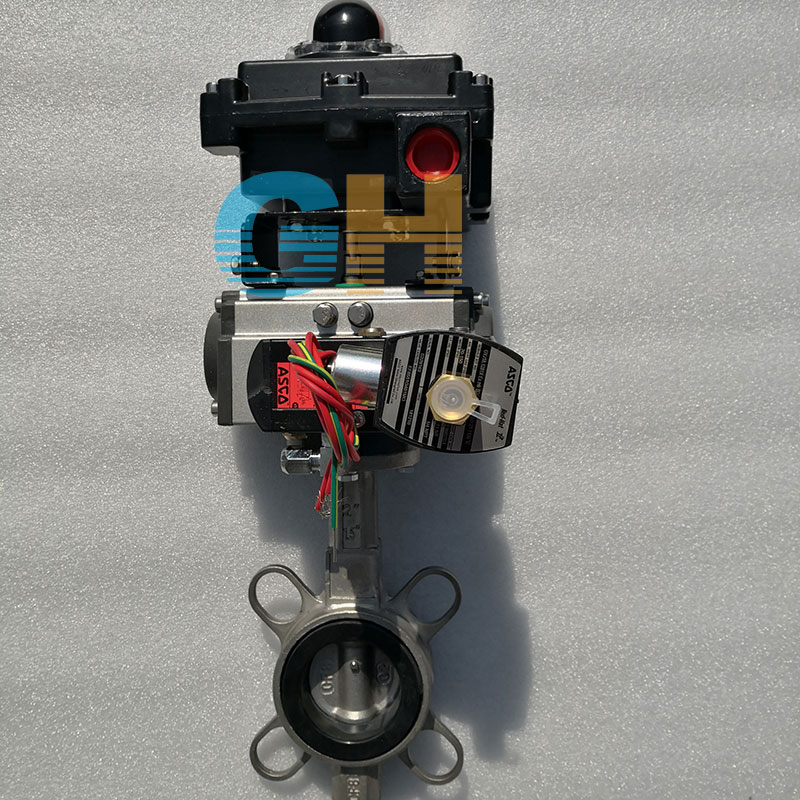

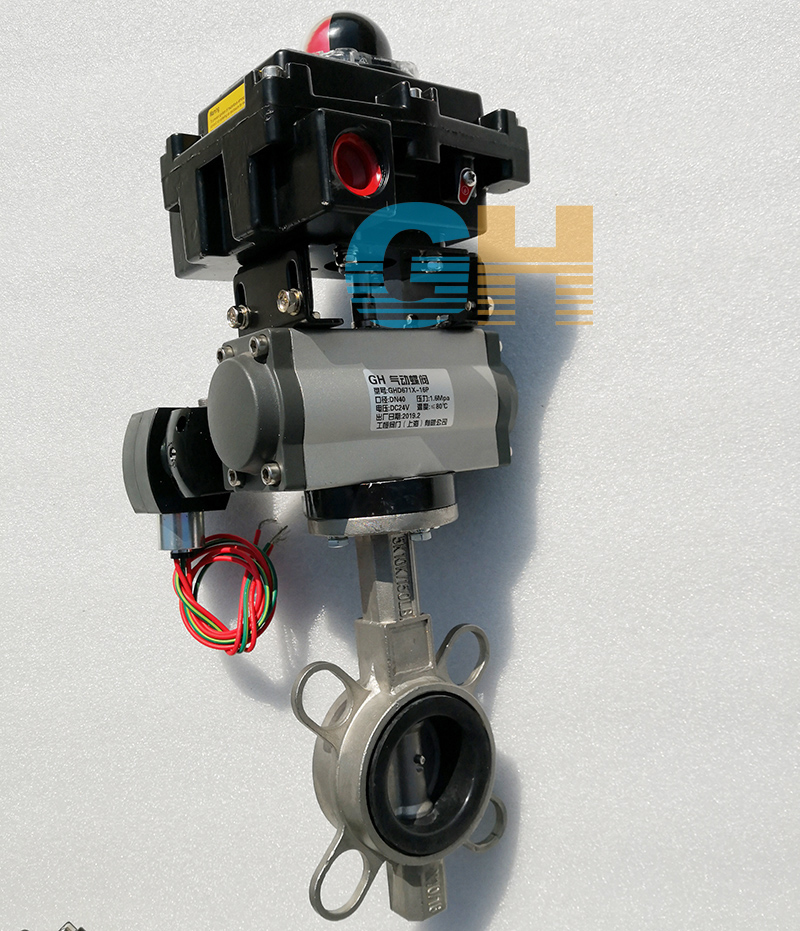

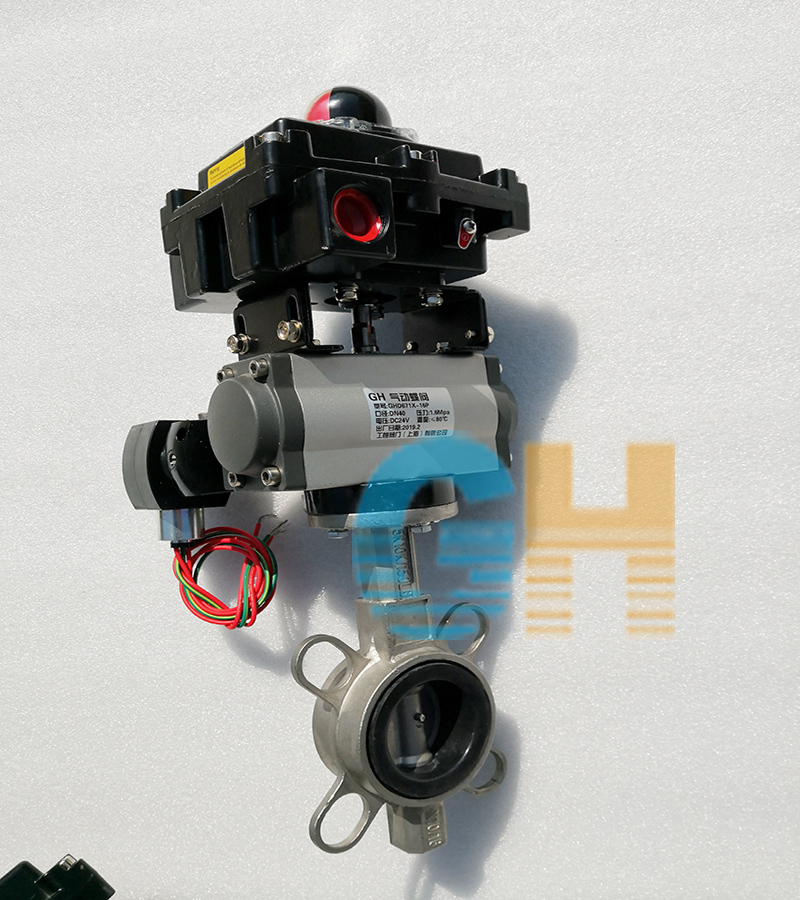

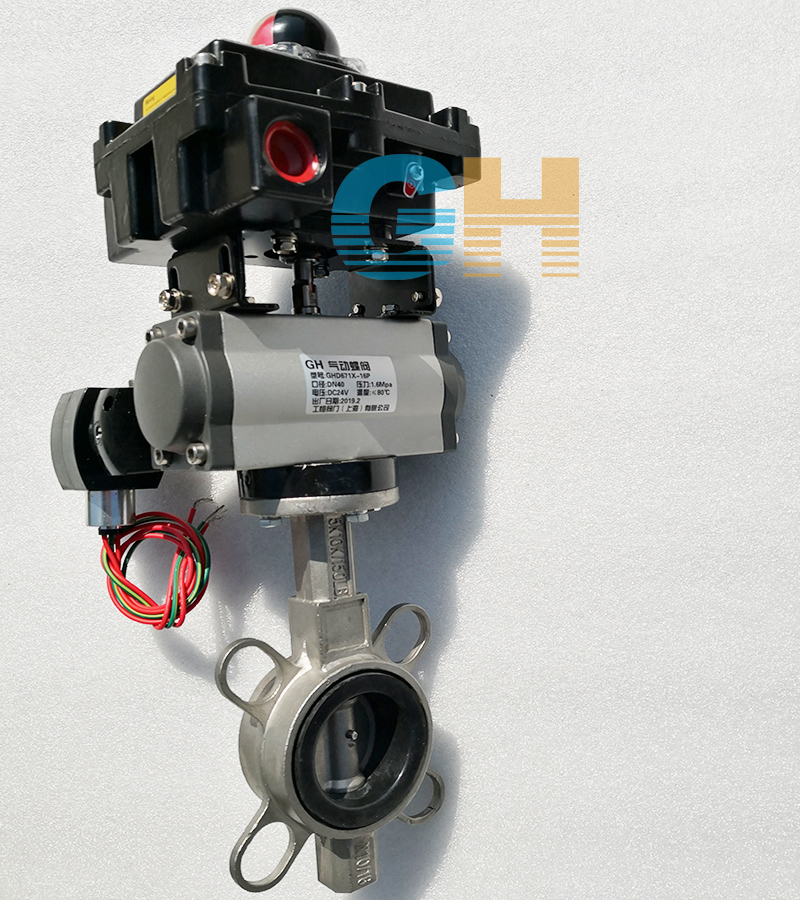

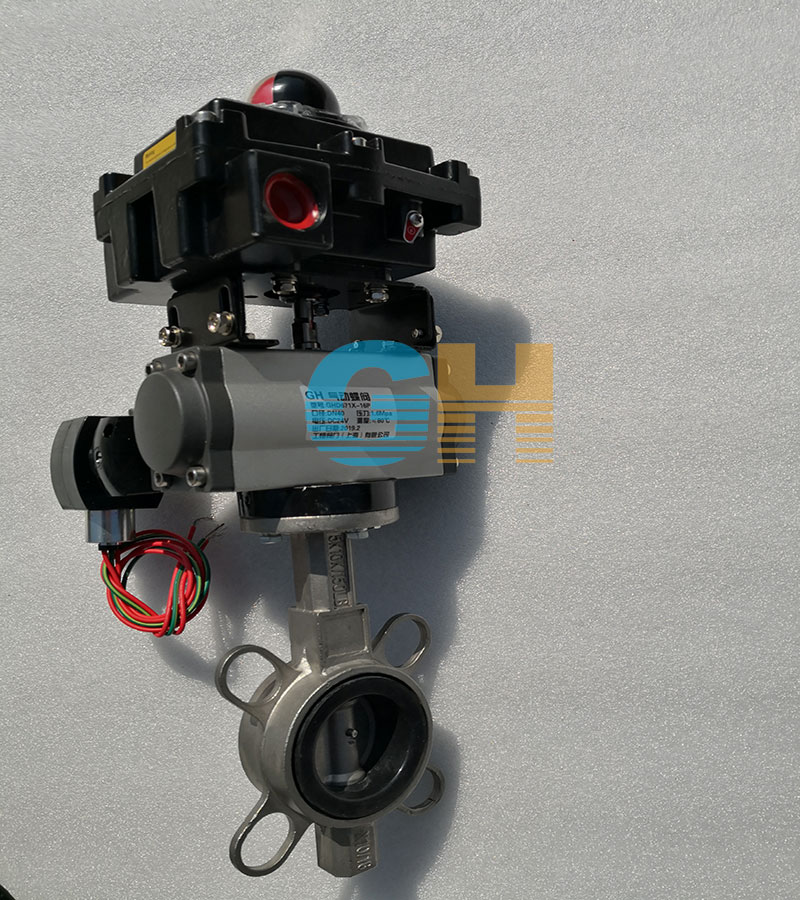

WD671X-16P不銹鋼氣動對夾蝶閥-防爆氣動對夾式蝶閥是由氣動執行器和蝶閥、防爆電磁閥組成。結構簡單，體積小重量輕，易安裝操作方便，也可調節流量介質，流體阻力較小，具有優良的密封性能，使用壽命長。由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80～120℃如食品、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
對夾式蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性，蝶閥體積小，占用空間小。密封性好，具體選用的時候，還是根據介質、溫度、壓力等來選型，對夾式蝶閥的安裝是用雙頭螺栓將閥門連接在兩管道法蘭之間。
蝶閥構成部件主要由閥體、閥桿、閥芯和閥座組成。閥體呈圓筒形，軸向長度短，內置蝶板。

結構特點：
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小，開關迅速、90°往復回轉，驅動力矩小等特點，用于截斷、接通、調節管路中的介質，具有良好的流體控制特性和關閉密封性能。
2、蝶閥可以運送泥漿，在管道口積存液體少。低壓下，可以實現良好的密封。調節性能好。
3、蝶板的流線型設計，使流體阻力損失小，可謂是一種節能型產品。
4、閥桿為通桿結構，經過調質處理，有良好的綜合力學性能和抗腐蝕性，抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行，閥桿的填料不易破壞，密封可靠。與蝶板錐銷固定，外伸端為防沖出型設計，以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
氣缸可選：單作用、雙作用
可選附件：電磁閥、限位開關、過濾減壓閥、定位器、離合器
