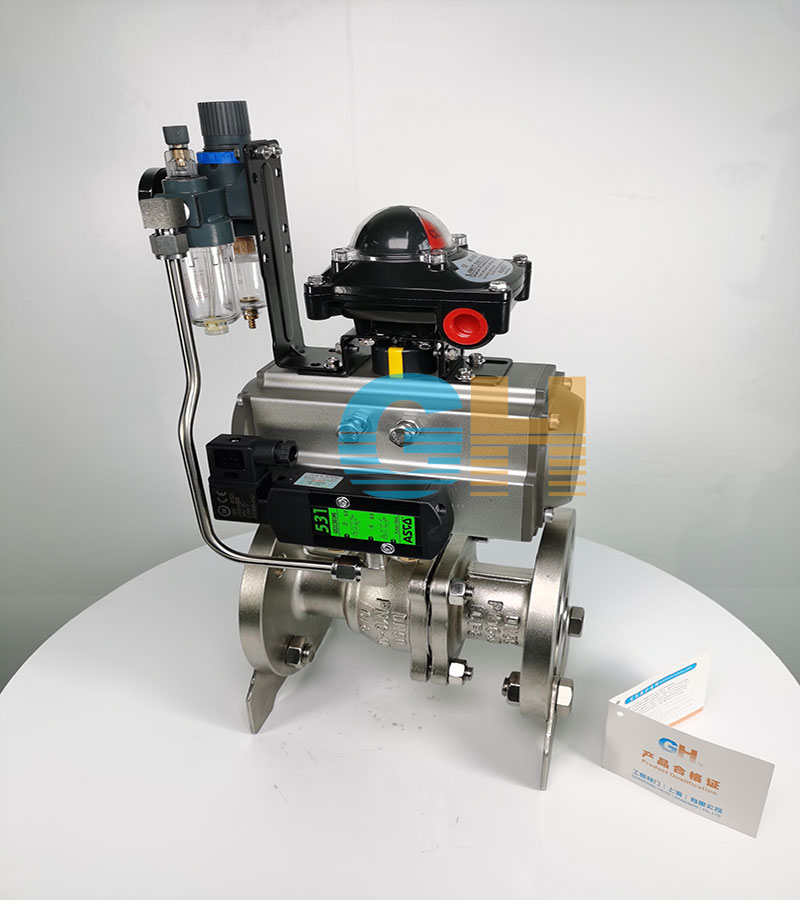

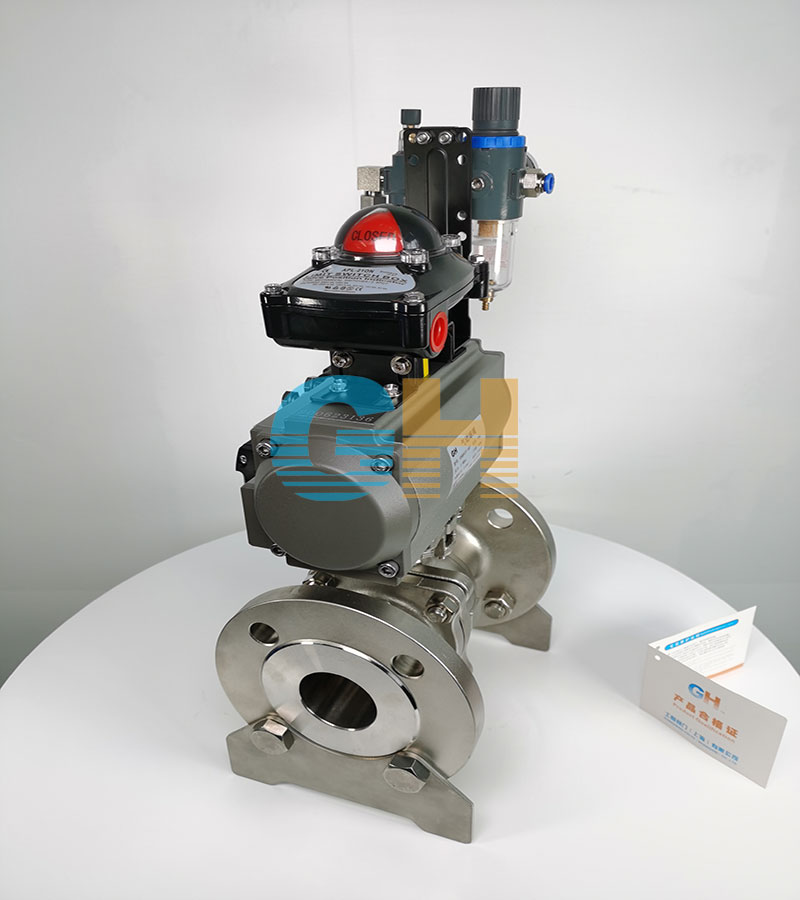

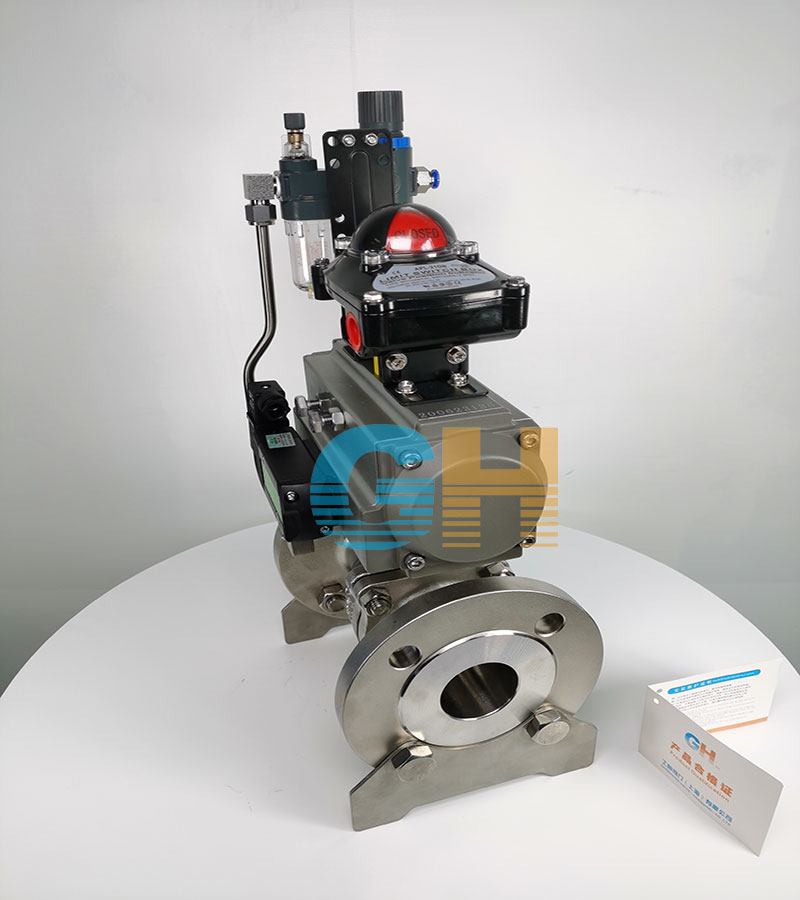

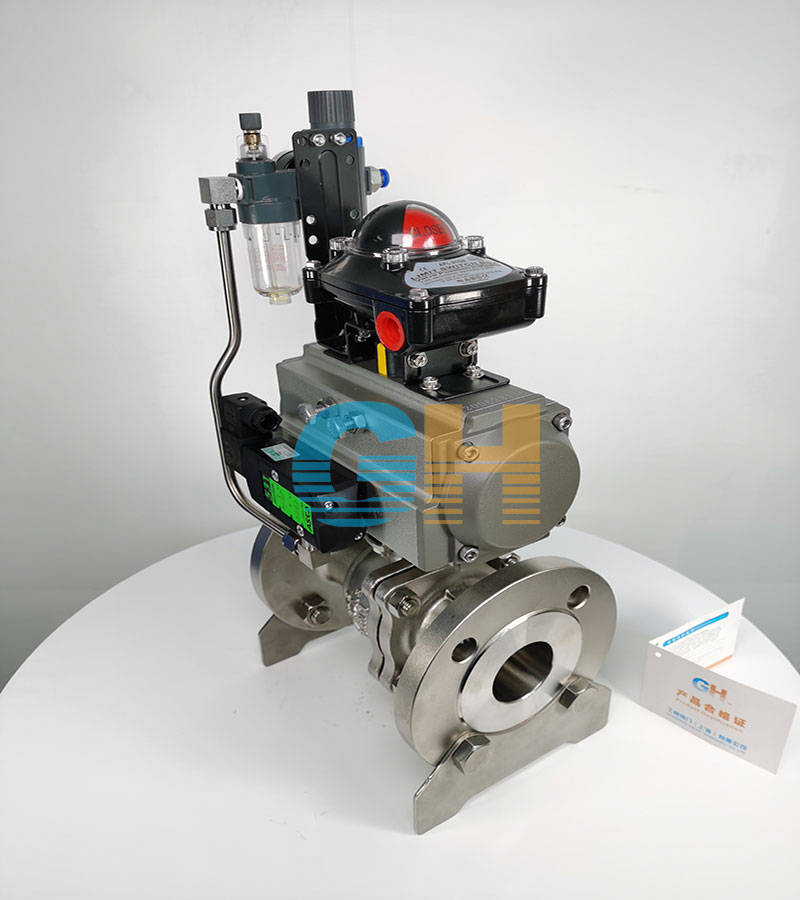

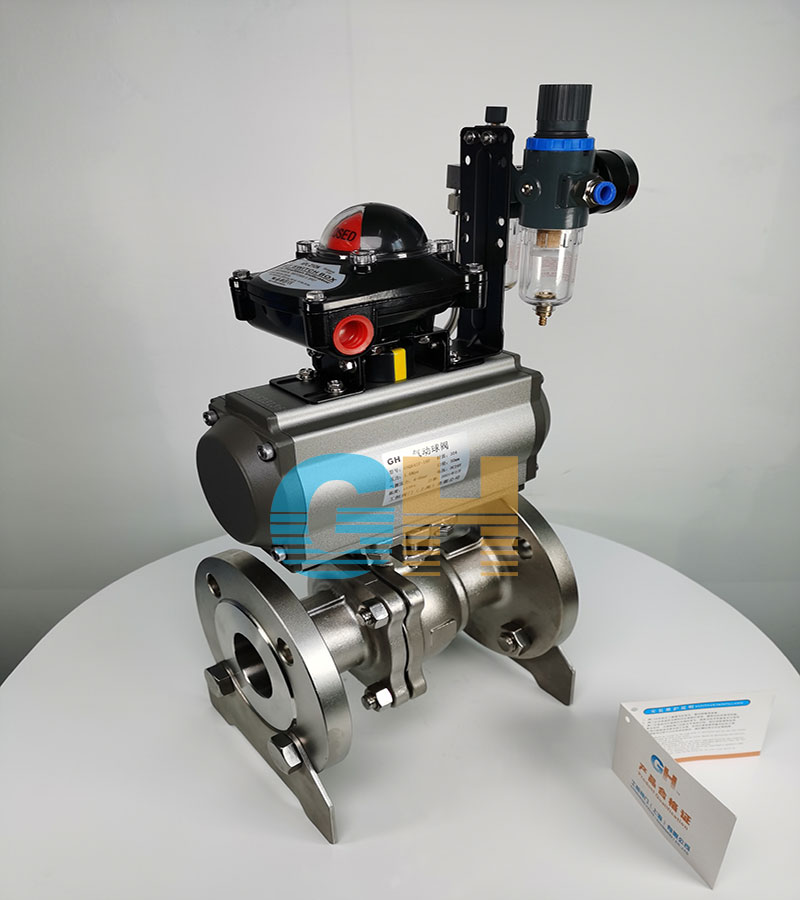

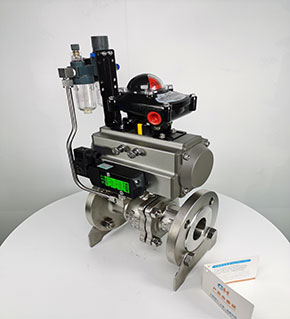

GHQ641F-16P氣動法蘭球閥-配ASCO電磁閥
日期：2021/04/07
瀏覽：
| 品牌 : | GH/工恒 | 型號 : | GHQ641F |
| 材質 : | 不銹鋼 | 連接形式 : | 法蘭 |
| 結構形式 : | 固定球球閥 | 公稱通徑 : | DN50-500mm |
| 適用介質 : | 各種高腐蝕化學介質 | 壓力環境 : | 常壓 |
| 工作溫度 : | 常溫 | 標準 : | 國標 |
| 流動方向 : | 單向 | 驅動方式 : | 氣動 |
| 零部件及配件 : | 執行器 | 用途 : | 調節 |
| 類型(通道位置) : | 二通式 |
產品詳情
Product details
Product details
Q641F-16P不銹鋼氣動球閥技術說明
產品簡介：GHQ641F-16P氣動法蘭球閥-配ASCO電磁閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為氣動球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
二、Q641F氣動法蘭球閥技術參數：
|
試驗壓力 （Mpa） |
公稱壓力（Mpa） | 壓力級（class） | JIS(Mpa) | |||||||
| 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 150 | 300 | 600 | 10K | 20K | |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 3.1 | 7.8 | 15.3 | 2.4 | 3.8 |
| 密封試驗 | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 2.2 | 5.6 | 11.2 | 1.5 | 2.8 |
| 氣密試驗 | 0.5～0.7 | |||||||||
三、Q641F氣動法蘭球閥主要零件材料：
| 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
 |
| 2 | 右閥體 | WCB、CF8、CF8M、CF3M | |
| 3 | 閥座 | PEFE、PPL、304、316 | |
| 4 | 球體 | 2Cr13、304、316 | |
| 5 | 閥桿 | 2Cr13、304、316 | |
| 6 | 密封填料 | PTFE/柔性石墨 | |
| 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，GHQ641F-16P氣動法蘭球閥-配ASCO電磁閥性能參數、結構尺寸參數、價格等詳情，請聯系我們。
