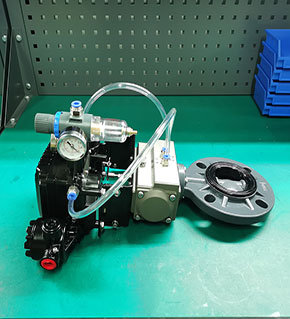

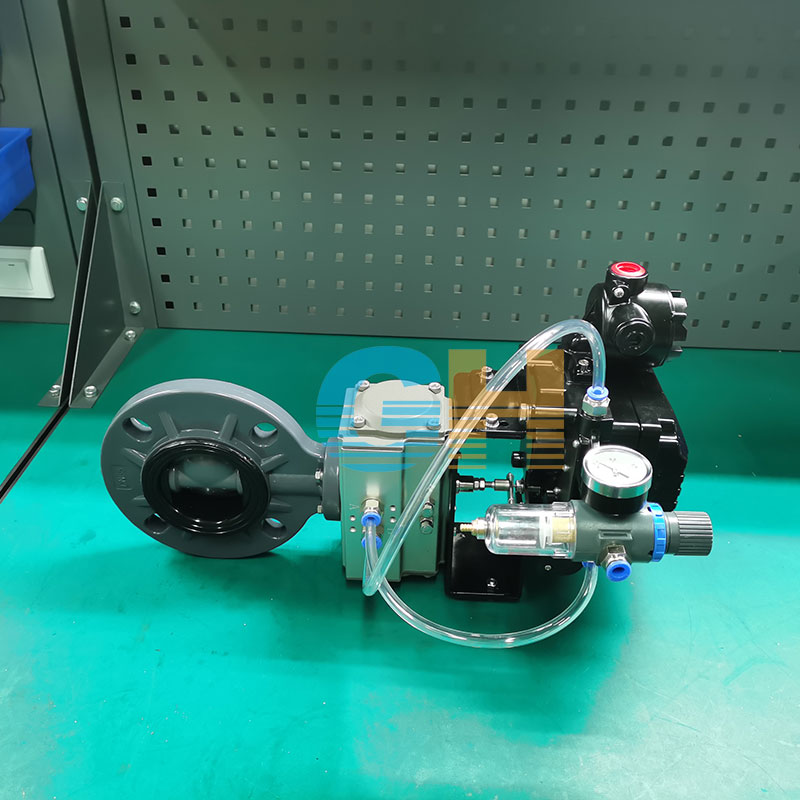

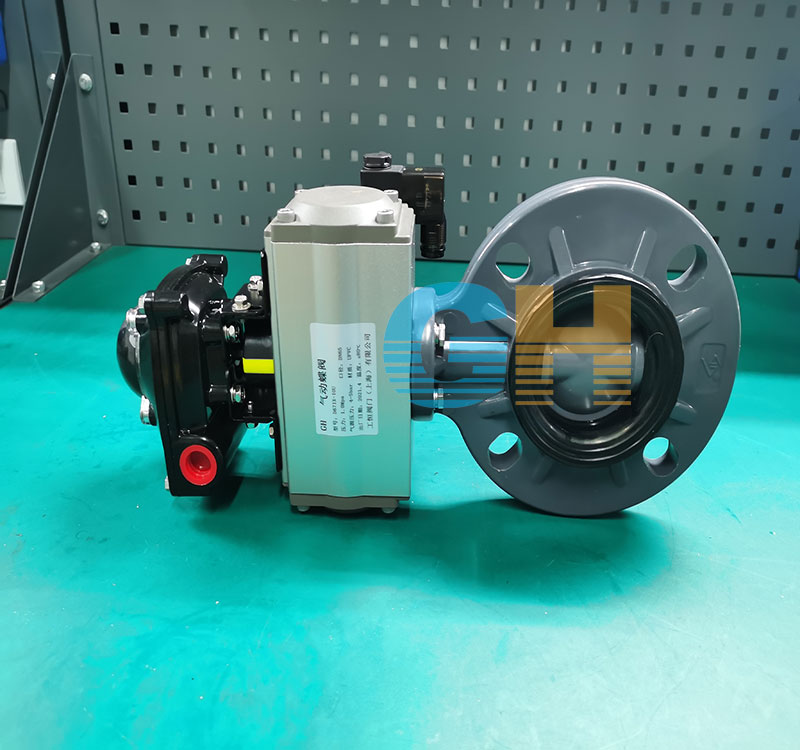

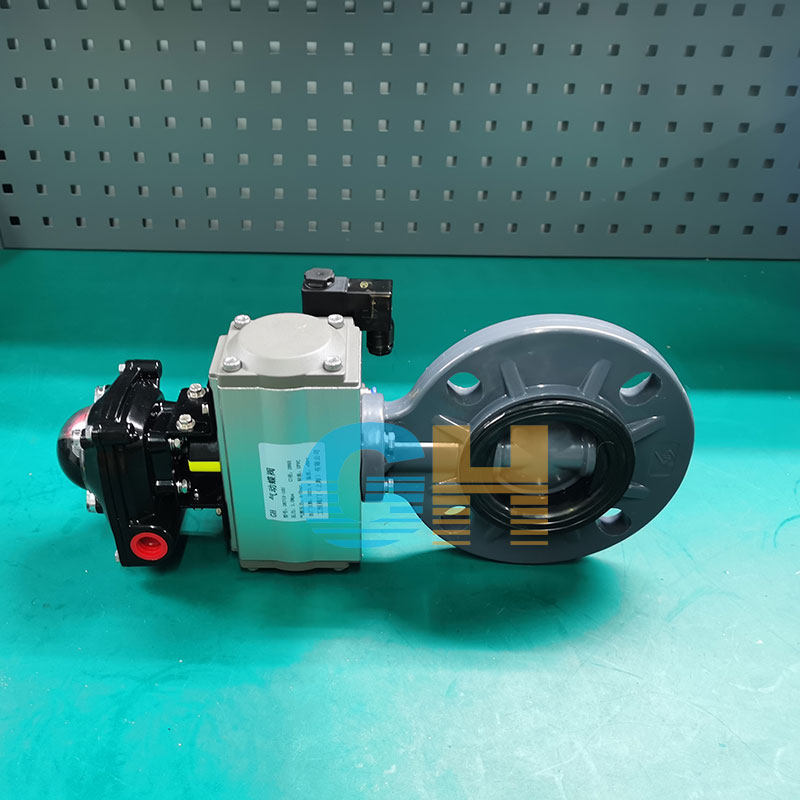

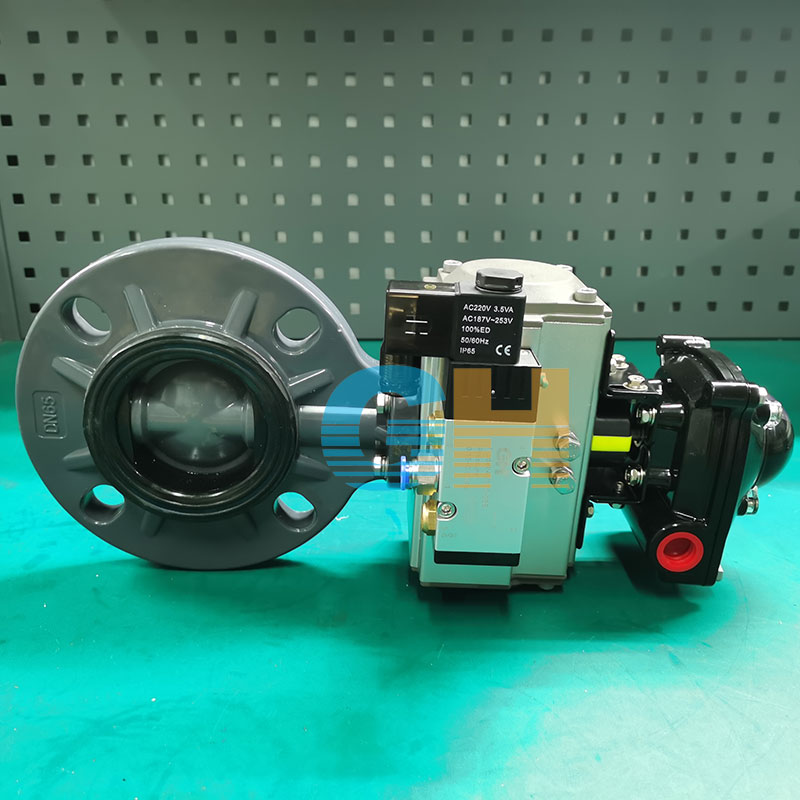

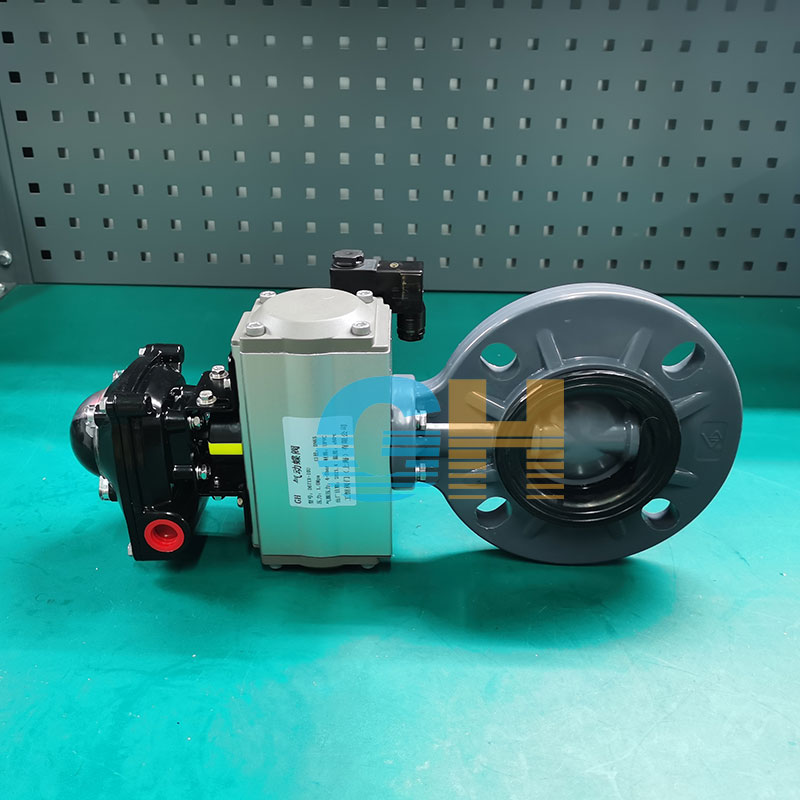

氣動塑料蝶閥-UPVC氣動蝶閥-化工耐酸堿輕型氣動

日期：2021/05/26 瀏覽：

加工定制 :	是	品牌 :	工恒
型號 :	D671S	材質 :	塑料
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水、液體、氣體、油類、酸堿腐蝕性介質	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	32-300
公稱通徑 :	32-300

產品詳情
Product details

產品概述

UD671S氣動蝶閥概述

氣動塑料蝶閥-UPVC氣動蝶閥-化工耐酸堿輕型氣動蝶閥具有重量輕、耐腐蝕性強。材質衛生耐磨損、易拆卸、維護簡單等優點。
被廣泛應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

UD671S塑料蝶閥的主要特點

1、外型結構緊湊美觀
2、具有的強度和韌性，管壁平潔光滑，輸送流體時具有較小的磨擦阻力和附著力。
3、具有優良的耐化學腐蝕性能，阻燃性能為自熄性。
4、重量輕、相當于鋼管1/5，銅管的1/6。低熱傳導性能，約為鋼材的1/200。
5、優異的耐老化和抗紫外線性能，使正常使用壽命比其它管道系統均有很大的延長。

主要參數：
◆尺寸：1/2"～10"（DN15～DN250）
◆ISO5211 執行機構安裝支架
◆防爆中軸，防靜電設置
◆閥體：WCB/CF8/CF8M
◆球體：SS316
◆閥桿：SS316
◆密封圈：PTFE
◆連接方式：法蘭
◆通過API607防火認證
◆制造標準: GB、JB、ISO、ANSI、DIN

UD671X蝶閥的主要外形和連接尺寸

主要外型尺寸：

通徑（mm）	英寸″	尺寸（mm）
通徑（mm）	英寸″	L	D1	D2-ANSI	D2-JIS	D2-DIN	D3	H	N-φm-ANSI	N-φm-JSI	N-φm-DIN
50	2	43	56.5	120.39	120	125	165	103	4-19	4-19	4-18
65	2 1/2	47.5	70	139.44	140	145	185	113	4-19	4-19	4-18
80	3	47.5	79	152.4	150	160	201	115	4-19	4-19	4-18
100	4	57.2	103	190.5	175	180	229	135	8-19	8-19	8-18
125	5	66	130	216	210	210	257	165	8-22	8-23	8-18
150	6	74	151	241.55	240	240	285	177	8-22	8-23	8-23
200	8	87.5	200	298.5	290	295	343	210	8-22	8-23	8-23
250	10	110	255	362	355	350	411	240	12-25	12-25	12-23
300	12	129	311	432	400	400	490	297	12-25	12-25	12-23
