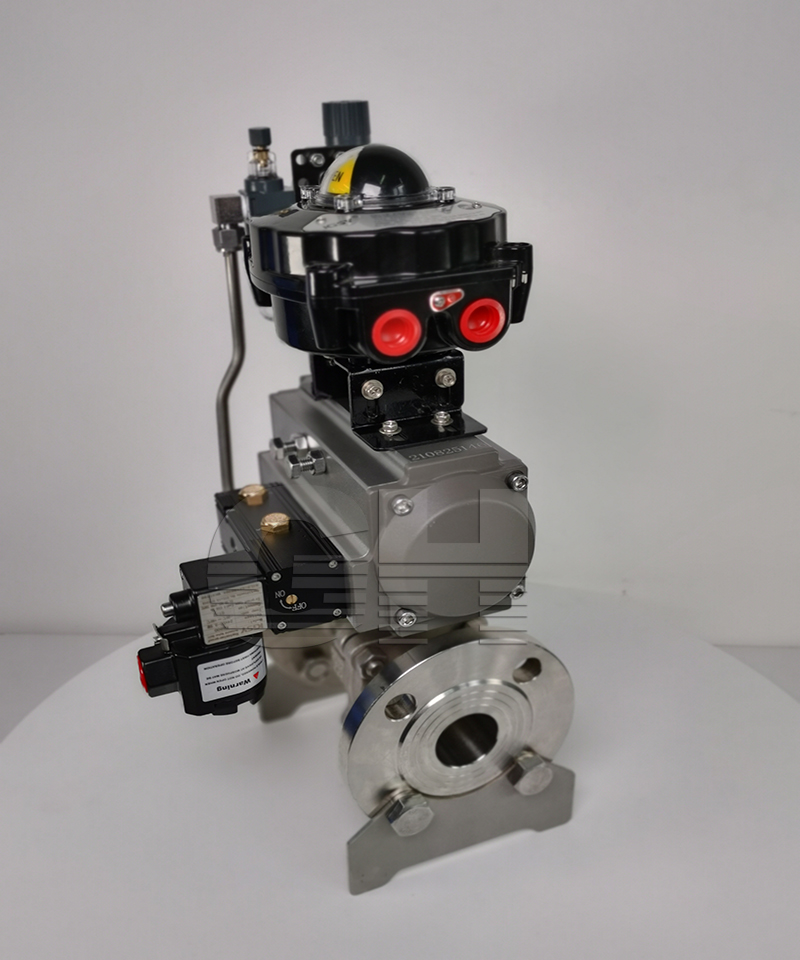

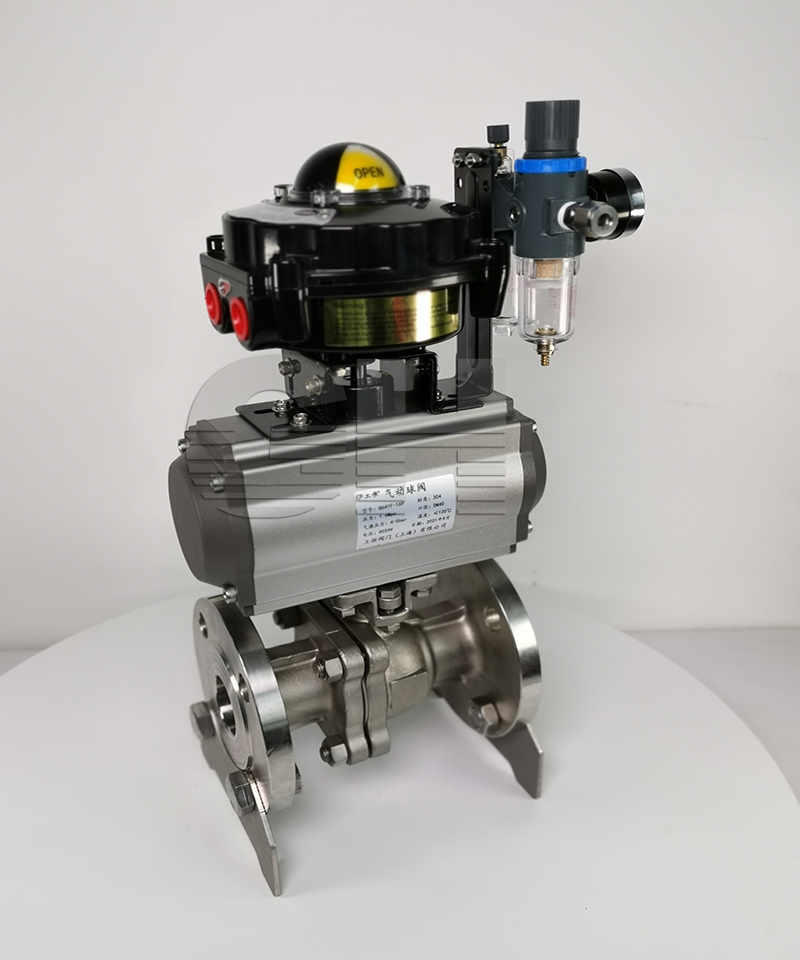

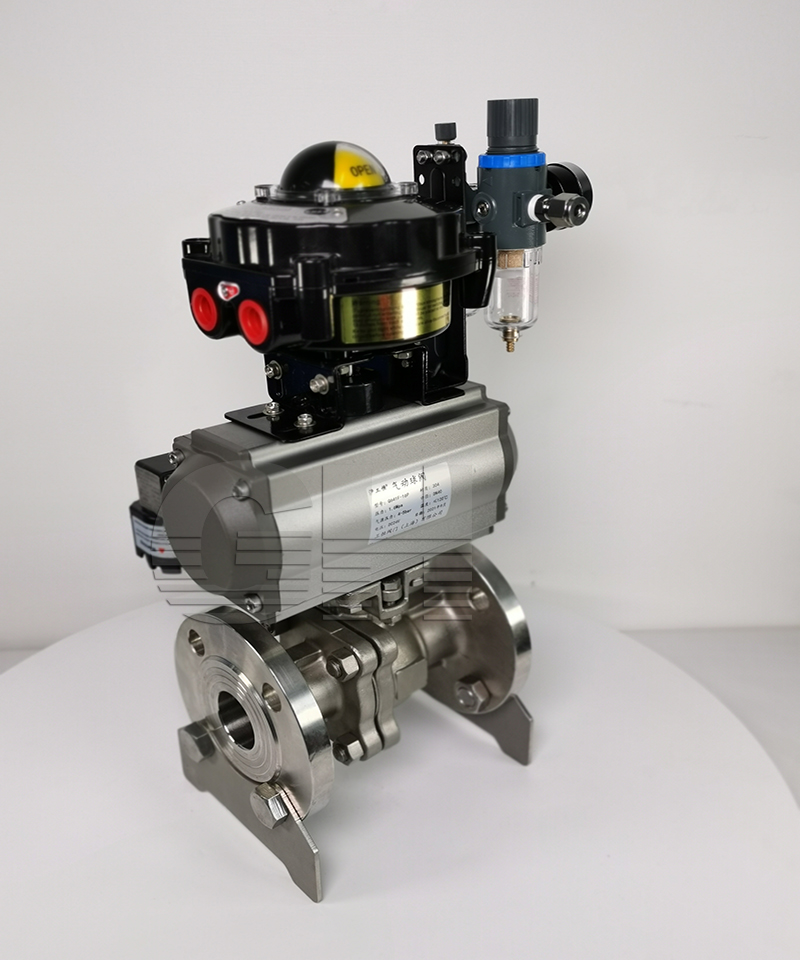

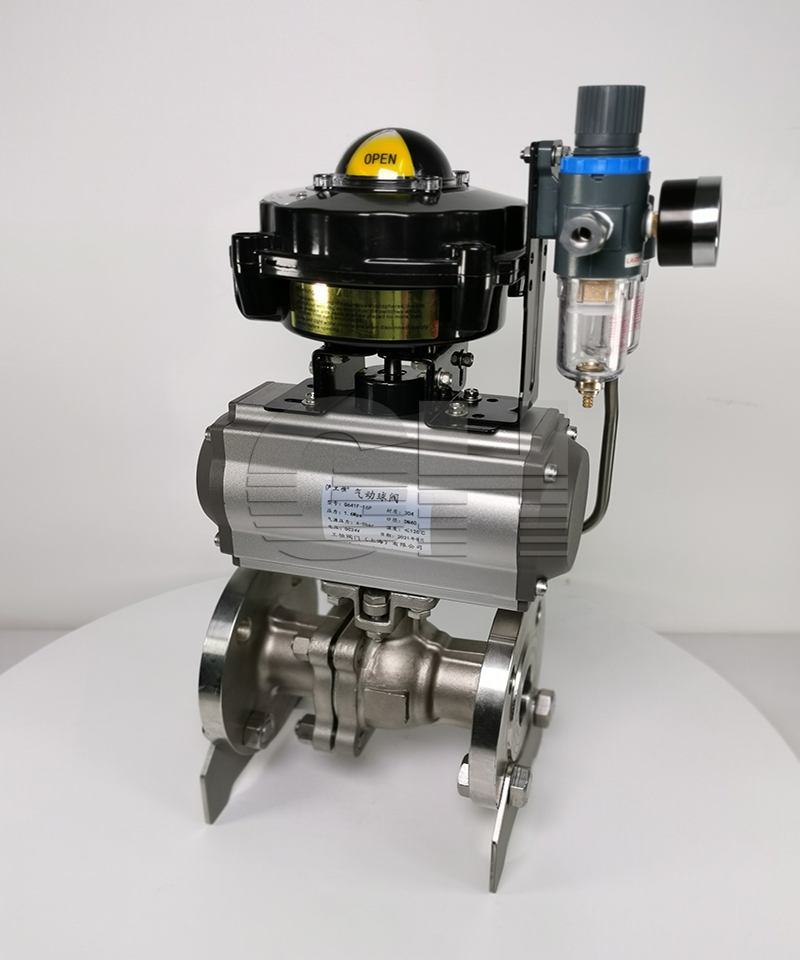

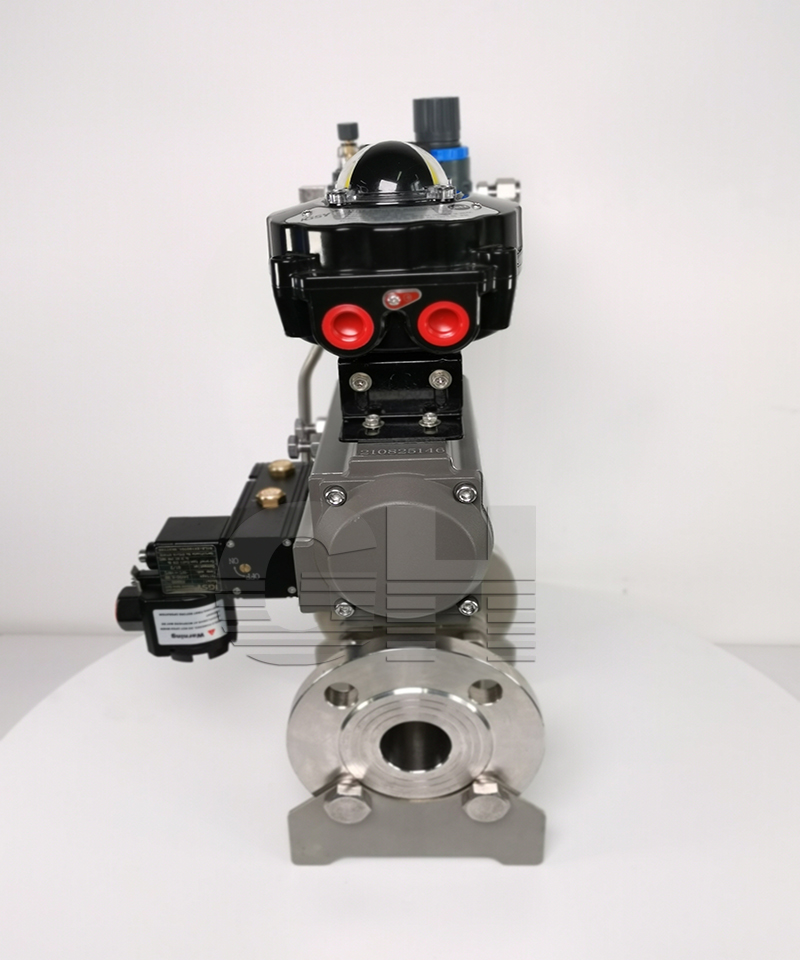

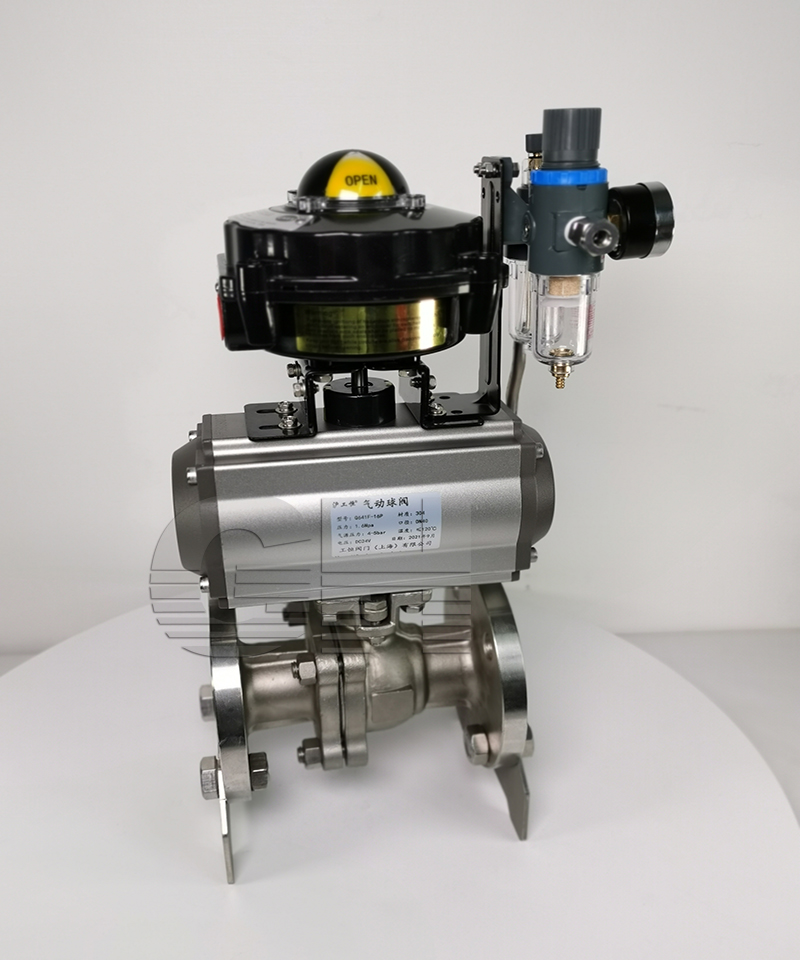

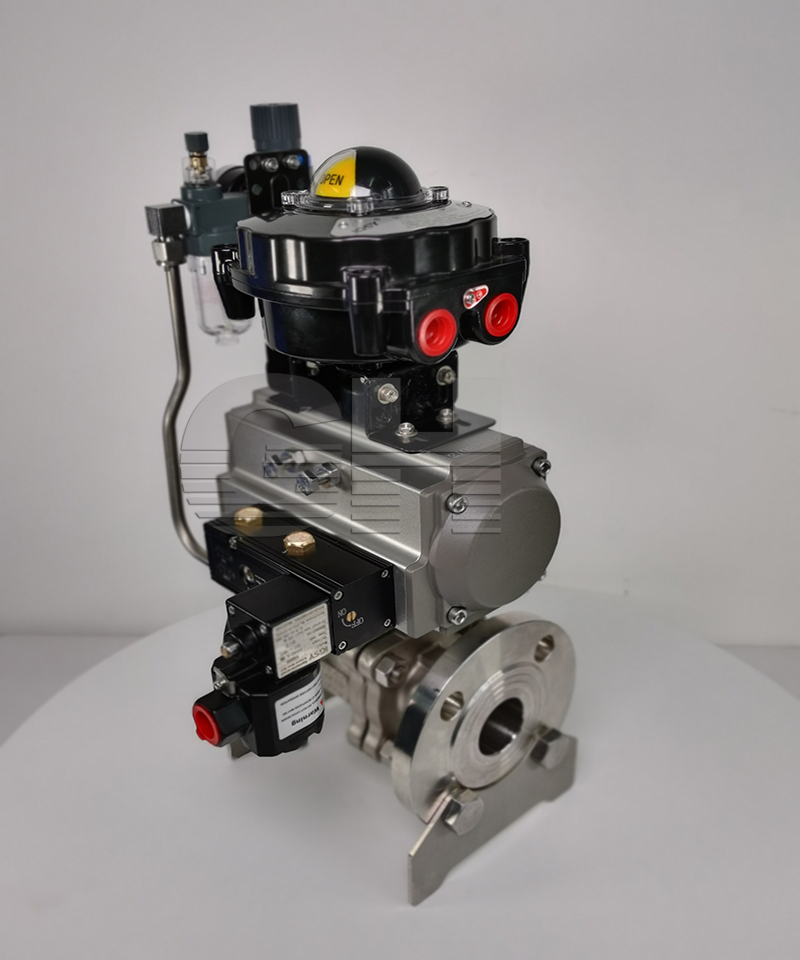

GHQ6B41F-16P防爆氣動球閥不銹鋼防爆氣動球閥

日期：2021/11/01 瀏覽：

品牌 :	滬工恒	型號 :	GHQ6B41F-16P
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	DN15~DN200mm ;
適用介質 :	水、蒸汽、油品等;	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

參數

名稱: 防爆電磁氣動不銹鋼球閥
型號: Q6B41F-16-25P
連接方式：法蘭連接
公稱通徑: DN15~DN200mm ;
公稱壓力: PN2.5Mpa;
適用溫度: 120℃;
閥體材質: WCB;
適用介質: 水、蒸汽、油品等;

概述

Q6B41F-16-25P防爆電磁氣動不銹鋼球閥顧名思義他是一款防爆型的氣動球閥，活塞式氣動執行器及球閥組成。氣動法蘭球閥具有結構緊湊、體積精小、運行可靠、流阻系數低、密封性好、維修容易、安裝方便、適應性強等優點。氣動法蘭球閥特別適合于介質是粘稠、含顆粒、纖維性質的場合。氣動法蘭球閥廣泛應用于石油、化工、教學設備、輕工、高壓設備、制藥、造紙等工業自動控制系統中，作遠距離集中控制或就地控制。

型號編制

Q	6		4	1	F	-25~40	C
閥門代號	執行機構	作用方式	連接形式	結構形式	密封材質	公稱壓力	閥體材質
Q：球閥	3：渦輪	B：常閉	1：螺紋	1：浮動式	F：PTFE	10:1.0MPa	無：鑄鐵
	6：氣動	K：常開	4：法蘭	7：固定式	X：STL合金	16:1.6MPa	C:WCB
	9：電動		7：對夾	4:L型三通	X：橡膠	25:2.5MPa	P：304
	無：手柄					40:4.0MPa	R：316

特點

1. 流體阻力小，其阻力系數與同長度的管段相等。
2. 結構簡單、體積小、重量輕。
3. 緊密可靠，目球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6. 適用范圍廣，通徑從小到幾毫米，大到幾米，高真空或高壓力都可應用。

工作原理

氣動控制球閥配以行程位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的優點是一旦動力源發生故障，氣動控制閥門將按控制系統的要求自動處于開啟或關閉的位置。氣動控制閥門廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航空，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。

主要技術參數

主要技術參數
公稱通徑DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數KV	21	38	72	112	170	273	384	512	940	1452	2222	3589
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
允許壓差(MPa)	≤公稱壓力
閥體形式	兩段式鑄造球閥
連接形式	法蘭式、焊接式、螺紋式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
流量特性	近似快開型
動作范圍	0～90°
泄露量Q	按GB/T4213-92，小于額定KV0.01%
可調范圍	250：1								350：1
配置執行機構	可配GT、SR、ST、AT、AW等系列氣動執行機構
控制方式	開關型(開關兩位控制)、調節型(4～20mA控制)

主要零件及材料

主要零件及材料
零件名稱	材料
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE(聚四氟乙烯)、PPL(對位聚苯)、金屬密封(硬質合金)
填料	V型PTFE四氟填料、柔性石墨

主要結構連接尺寸

PN16～PN25主要結構連接尺寸（mm)
公稱通徑DN(mm)	主要尺寸				法蘭尺寸
	主要尺寸				PN1.6MPa				PN2.5MPa
	L	H	H1	L1	D	D1	D2	n-φd	D	D1	D2	n-φd
15	130	185	/	140	95	65	46	4-14	95	65	46	4-14
20	140	191	/	140	105	75	45	4-14	105	75	56	4-14
25	150	193	/	140	115	85	65	4-14	115	85	65	4-14
32	165	212	/	164	140	100	76	4-18	140	100	76	4-18
40	180	217	/	164	150	110	84	4-18	150	110	84	4-18
50	200	260	102	190	165	125	99	4-18	165	125	99	4-18
65	220	293	114	210	185	145	118	4-18	185	145	118	8-18
80	250	323	127	247	200	160	132	8-18	200	160	132	8-18
100	280	382	152	276	220	180	156	8-18	235	190	156	8-22
125	320	468	184	348	250	210	184	8-18	270	220	184	8-26
150	360	510	219	378	285	240	211	8-22	300	250	211	8-26
200	400	655	273	524	340	295	266	12-22	360	310	274	12-26
250	630	/	360	/	405	355	319	12-26	425	370	330	12-30
300	750	/	395	/	460	410	370	12-26	485	430	389	16-30

氣動球閥的維護

氣動球閥在安裝前的準備工作：
1、保證氣動管路球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動管路球閥自身重量，如果發現管線不能承受氣動管路球閥重量，則在安裝前為管線配備相應的支撐。　　
2、確認管線內是否有雜質、焊渣等，要把管線內吹掃干凈。　　
3、核對氣動管路球閥銘牌，并對氣動管路球閥進行全開全閉數次操作，確認閥門能夠正常工作，再檢查一次閥門的各個細節，保證閥門完好無損。　　
4、除去閥門兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動管路球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。　　

氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　
氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。
