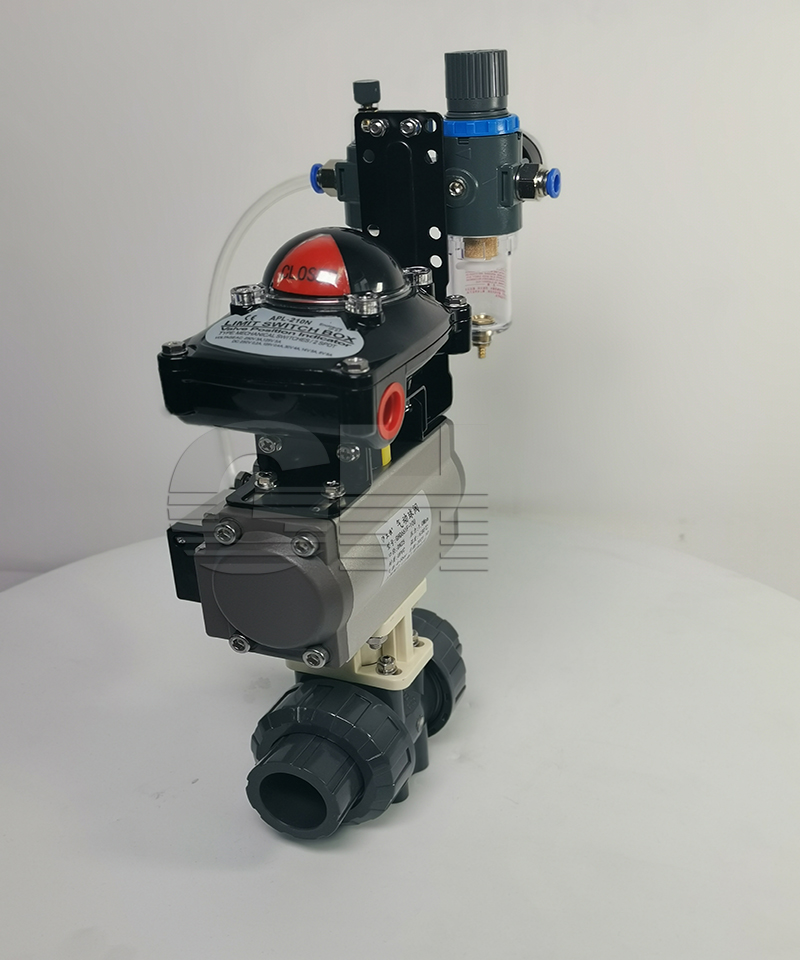

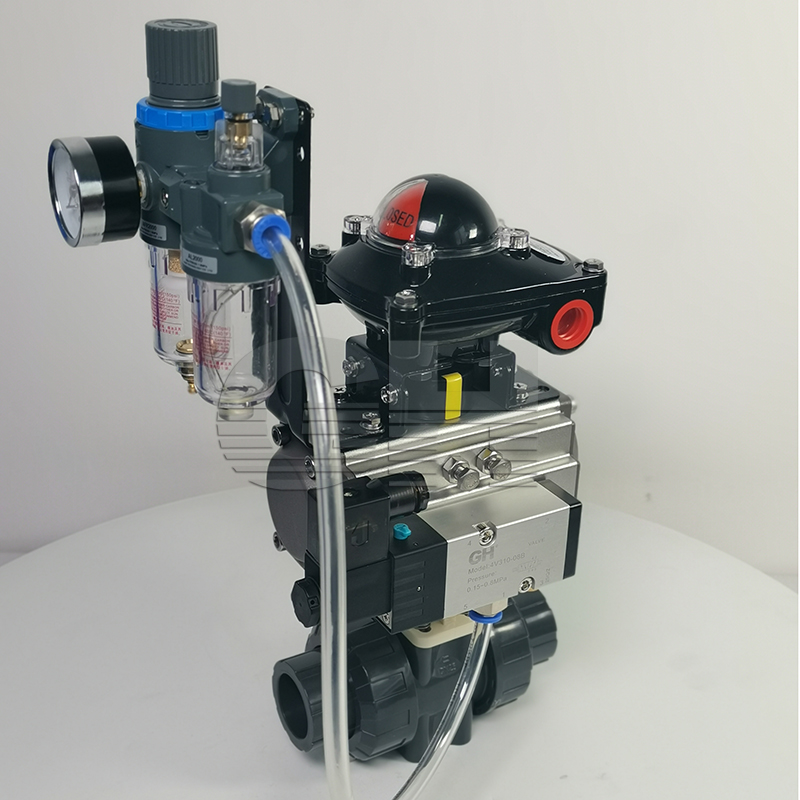

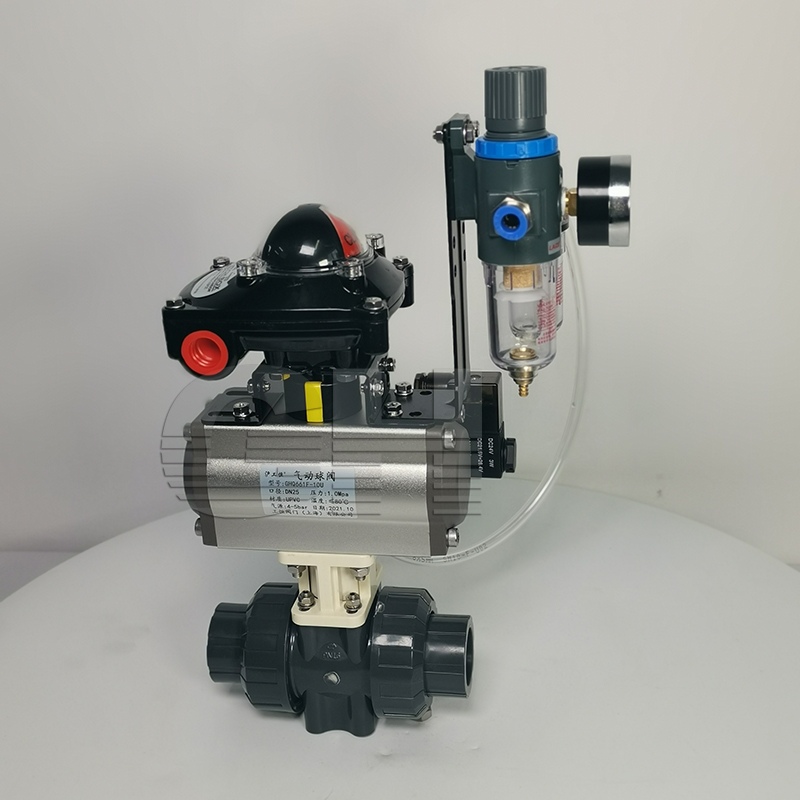

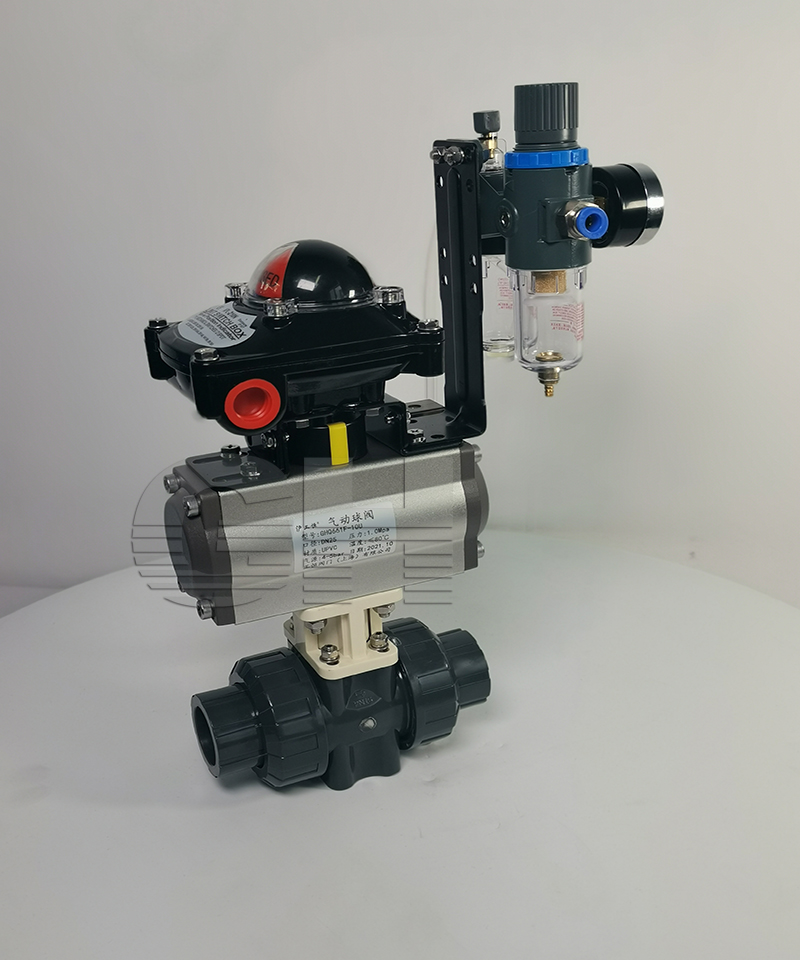

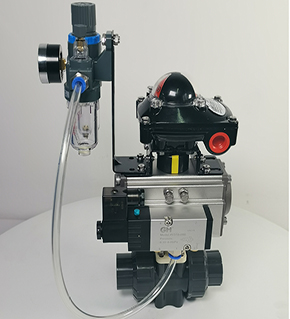

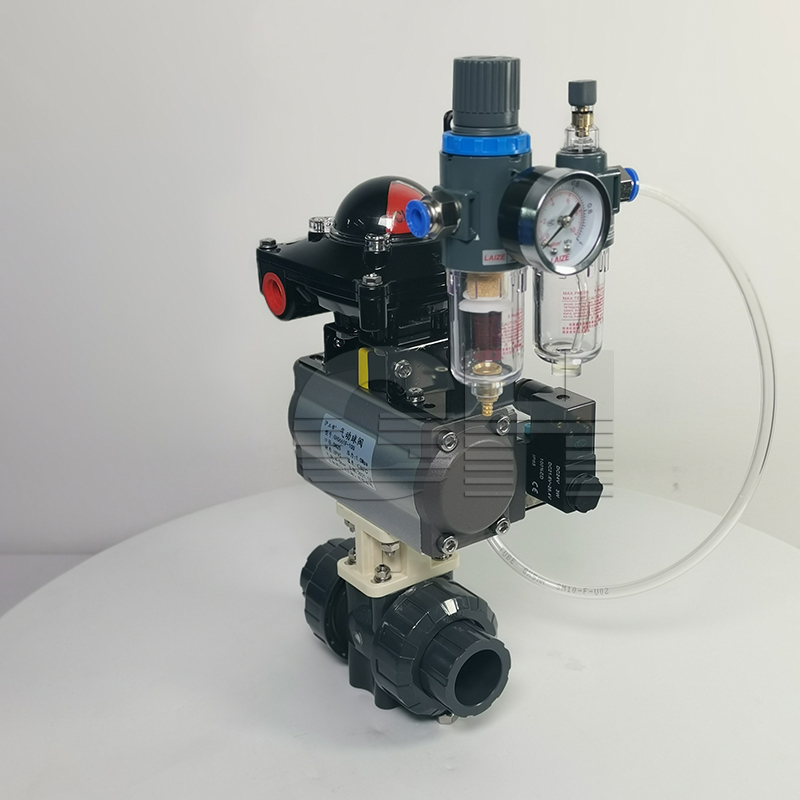

UPVC氣動球閥氣動塑料球閥 GHQ661F-10U

日期：2022/01/12 瀏覽：

品牌 :	滬工恒	型號 :	GHQ661F-10U
材質 :	塑料	連接形式 :	快裝
結構形式 :	浮動球球閥	公稱通徑 :	15--50
適用介質 :	水，腐蝕性，油品	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

GHQ661F-10S氣動塑料球閥概述：
氣動塑料球閥是公司全塑閥門系列產品。Q661F-10S氣動塑料球閥采用一體式氣動執行器和塑料球閥組成，通過壓縮空氣即可直接進行開關量調節。Q661F-10S氣動塑料球閥耐腐蝕性能優良，密封圈采用F4，密封可靠，啟閉力矩小，流體阻力小，啟閉迅速，結構簡單，外形美觀。隨著塑料管道在冷熱給水和工業管道應用中所占比例的不斷提高，塑料閥門的質量控制越來越顯得尤其重要。由于塑料閥門所具有的質量輕、耐腐蝕、不吸附水垢、可與塑料管路一體化連接和使用壽命長的特點，其各方面應用的優勢是其他閥門無法相比的。

Q661F-10S氣動塑料球閥連接尺寸：

公稱通徑	dn	I	D	D1	L
15	20	16	45	31	112
20	25	19	55	37	132
25	32	22	66	44	144
32	40	26	82	54	167
40	50	31	98	65	172
50	63	38	120	79	206
65	75	44	140	92	273
80	90	51	163	108	303
100	110	61	225	146	333
單位為毫米

Q661F-10S氣動塑料球閥安裝維護說明：
1、安裝前應仔細核對管路的運行條件是否與本閥規定的使用范圍相符，并應清洗內腔，以防止污物卡阻或損傷密封部件。
2、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。
3、操作球閥時，不得借助于輔助杠桿，以防扭力過大而損傷驅動部件或密封部位。
4、閥應存放在干燥通風的室內，嚴禁堆放，庫存球閥的兩端通道必須封口，且啟閉件應處于微開啟狀態。
