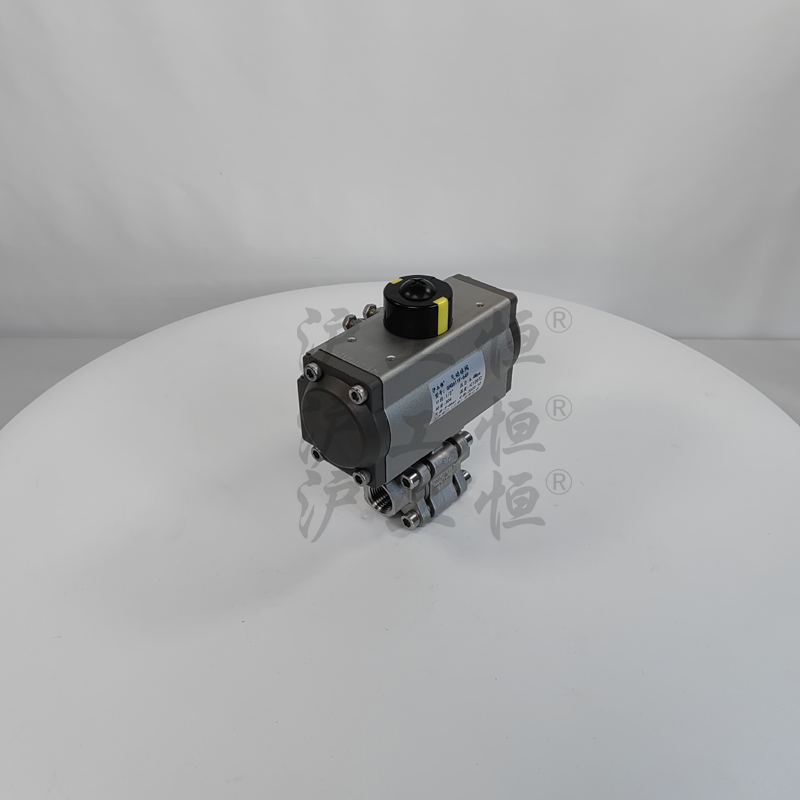

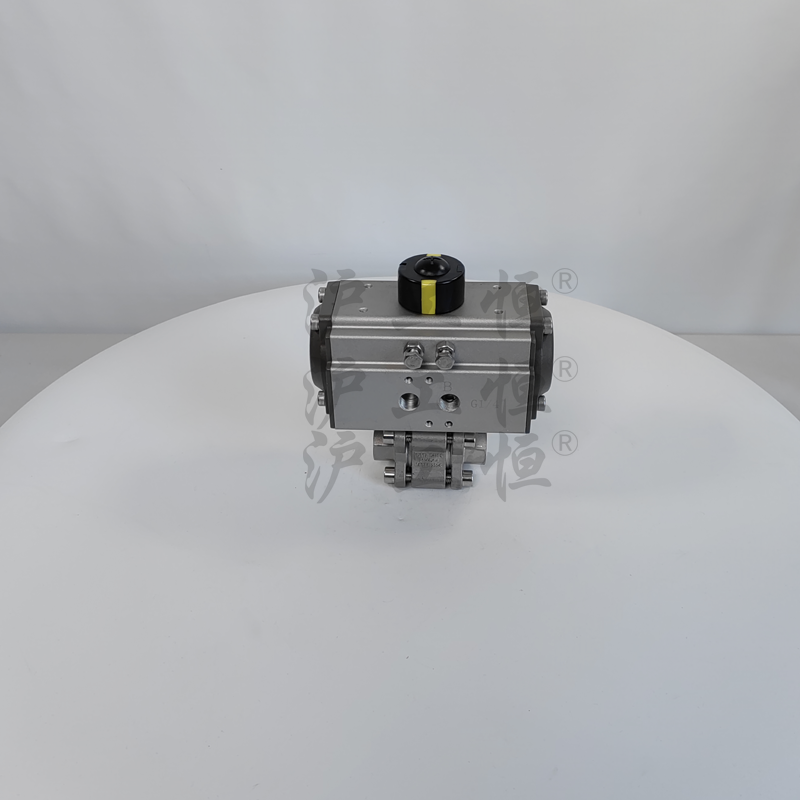

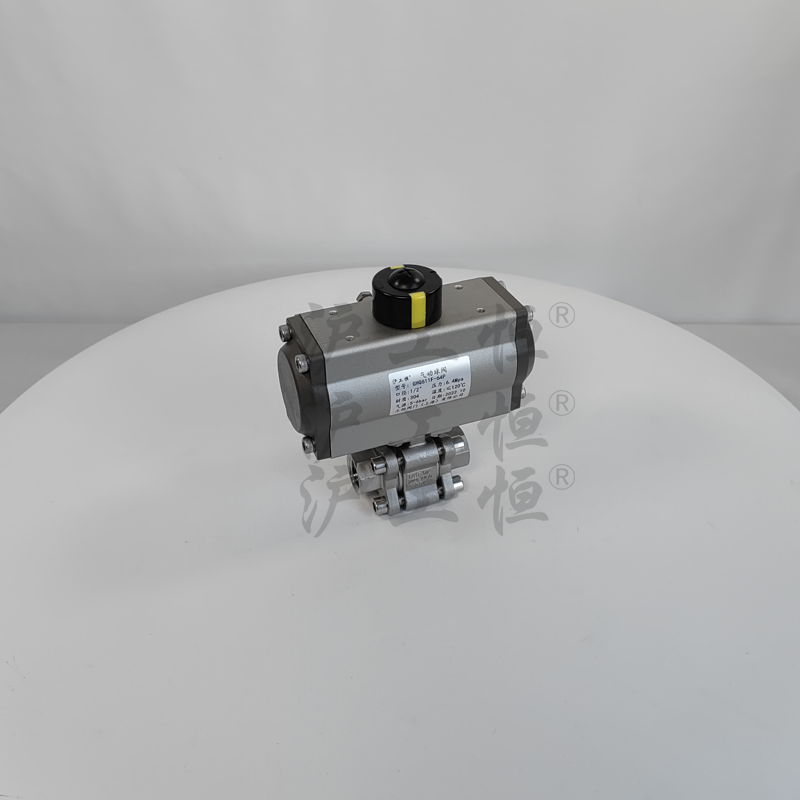

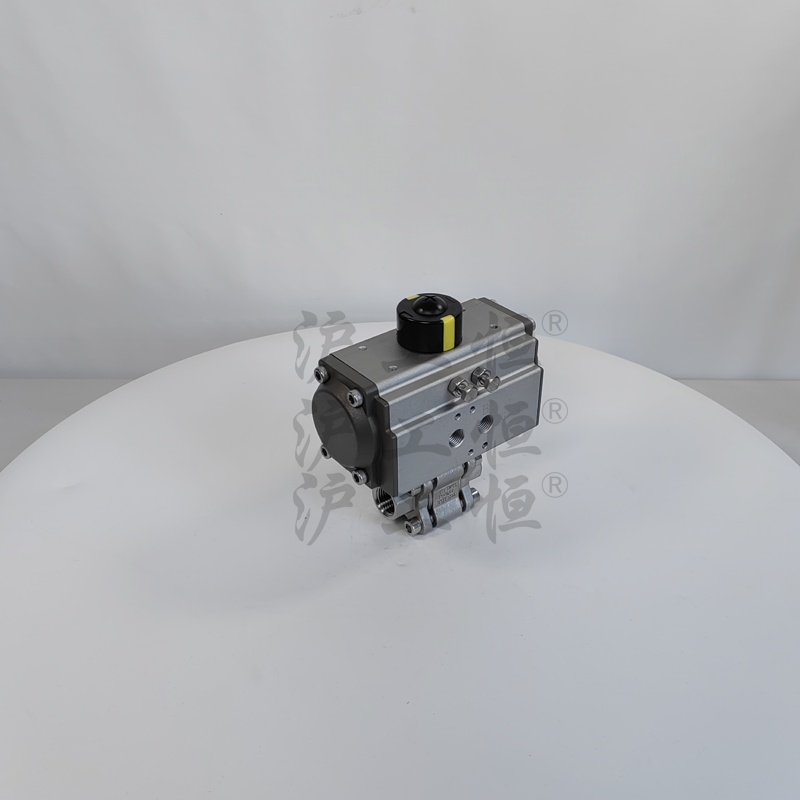

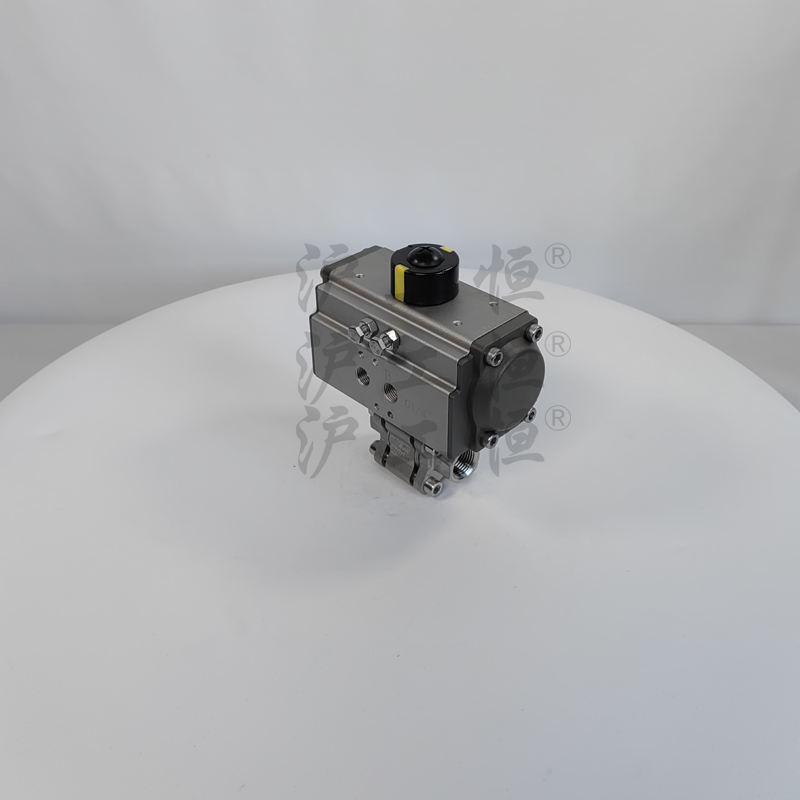

氣動內螺紋三通球閥概述：

氣動內螺紋三通球閥分L型和T型，法蘭連接跟螺紋連接。L型三通球閥適用于介質流向的切換，能使相互垂直的兩個通道連通：T型三通球閥適用于介質的分流、合流或流向切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，三通球閥一般采用兩個閥座結構，亦可根據用戶要求采用四閥座結構。

主要技術參數：

①螺紋類型：G•NPT•BSPT DIN259/2999

②閥門檢驗：ISO/DIN 5208—1987

③驅動裝置：ISO 5211④公稱壓力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

⑤連接方式：螺紋 （L型、T型）⑥閥體材質：鑄鋼（WCB）、不銹鋼CF8（304）、CF8M（316）

⑦閥球材質：不銹鋼CF8（304）、CF8M（316）⑧密封材料：PTFE、PPL

⑨適用溫度：-20℃～232℃～350℃

⑩適用介質：水、油、氣等某些腐蝕性液體（W•O•G）?氣缸選配：意大利AT

?氣缸形式：雙作用、單作用（彈簧復位式）

?環境溫度：-20℃-+80℃?氣源壓力：雙作用4～8bar、單作用5～8bar

?產品型號：Q615F/Q614F

氣動內螺紋三通球閥性能參數與主要尺寸：
