GHQ614PEEK-160P氣動高壓三通球閥螺紋壓縮空氣軟密封閥

日期：2022/12/09 瀏覽：

品牌

滬工恒

公稱壓力

16bar

適用范圍

水利、冶金、化工、石油、石化等

顏色

藍色

功能用途

截止、調節等

連接方式

法蘭式、焊接式

公稱通徑

DN50-1000

適用介質

水、蒸汽、油品等

壓力環境

高壓

是否定制

是

數量

820

標準

國標

使用溫度

常溫

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

不銹鋼、碳鋼

型號

GHQ614PEEK-160P

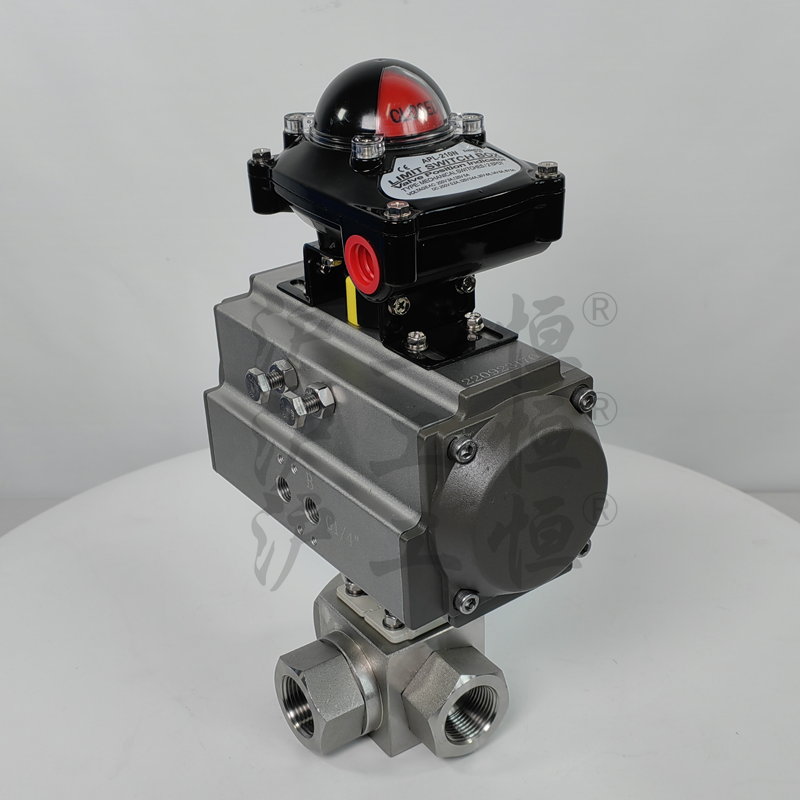

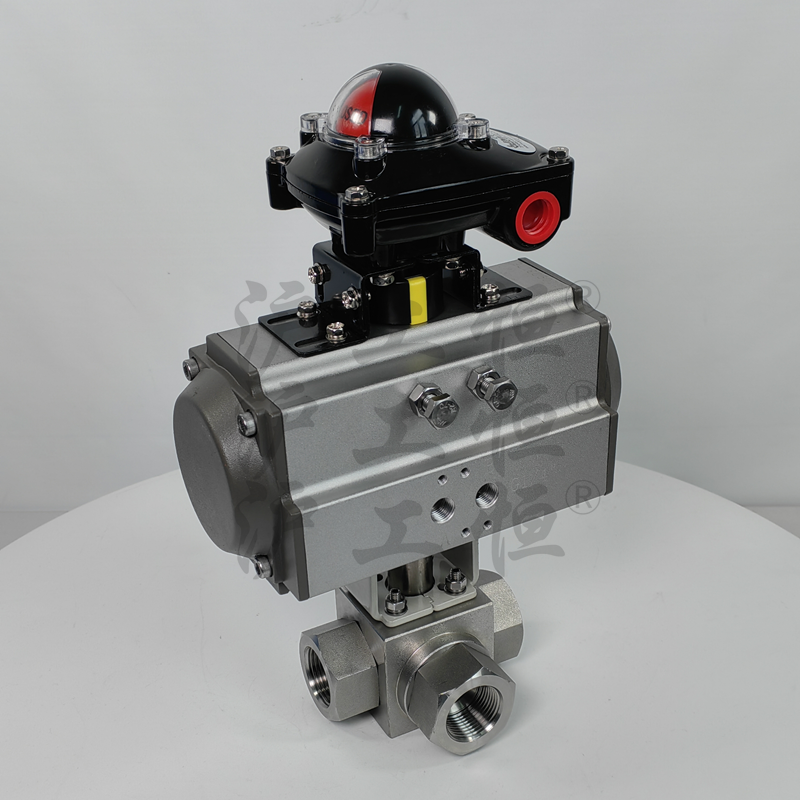

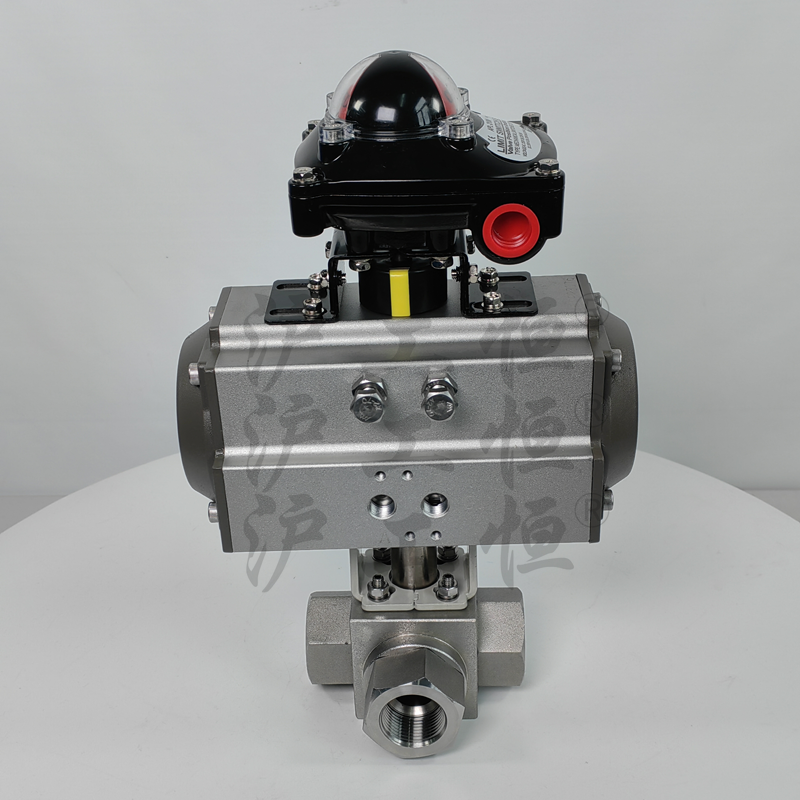

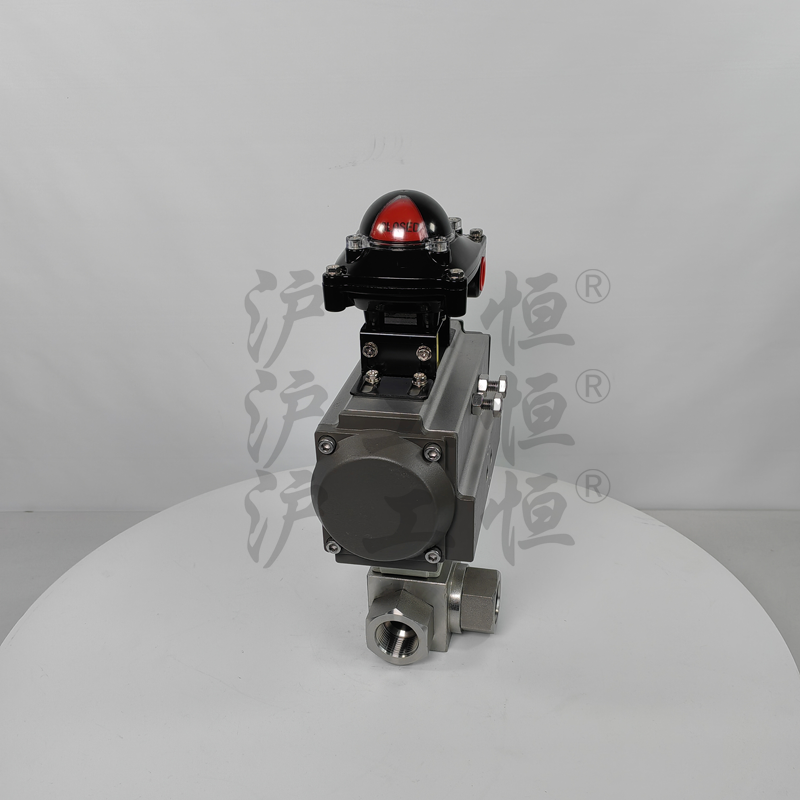

氣動三通內螺紋球閥是綜合國內外技術而開發的三通切換型調節/切斷閥門。標準球芯有L型三通雙通道，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型氣動三通內螺紋球閥可起配比作用，適用于液休、氣體、蒸汽等介質的配比調節與控制。氣動三通內螺紋球閥由氣動活塞式雙作用或單作用（彈簧復位式）執行機構組成，有比例調節型（采用電-氣閥門，以電信號和壓縮空氣為動力，接受控制系統輸入的0-10mA DC或4-20mA DC電流信號，改變球芯的旋轉角度，可實現比例調節動作）。二位切換型（采用電磁換向閥、閥位回訊器，以AC220V或DC24V電源電壓和壓縮空氣作動力，實現對流體介質的快速切換控制）。

氣動三通內螺紋球閥主要參數：
公稱通徑：DN10-80
壓力范圍：0-16-40bar
介質溫度：-10℃~+180℃
環境溫度：-10℃~+60℃
閥體材質：不銹鋼、鑄鋼
密封材料：聚四氟乙烯
執行機構外殼：鋁合金
控制壓力：3-8bar
控制特點：雙作用、單作用
標準：L型、T型
連接方式：螺紋、法蘭

氣動三通內螺紋球閥的附件選項：
回訊器：也叫限位開關，遠程反饋開關信號（普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源穩壓、過濾、氣缸加潤滑油
手輪機構：轉動手輪機構，可實現手動開、關閥
電氣：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
備注：氣缸參數請另參考所選配的氣動執行器資料
