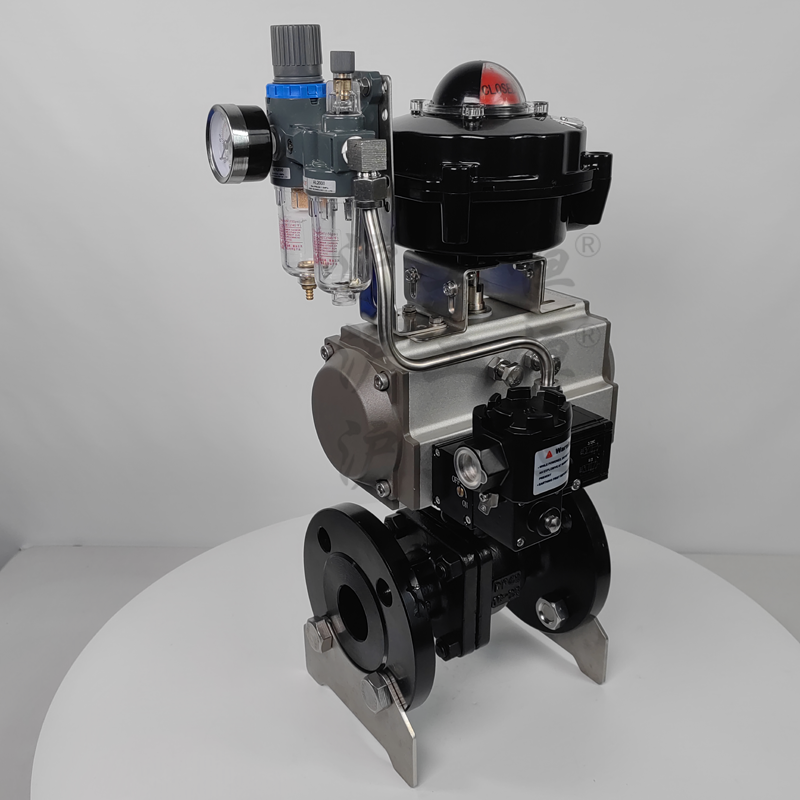

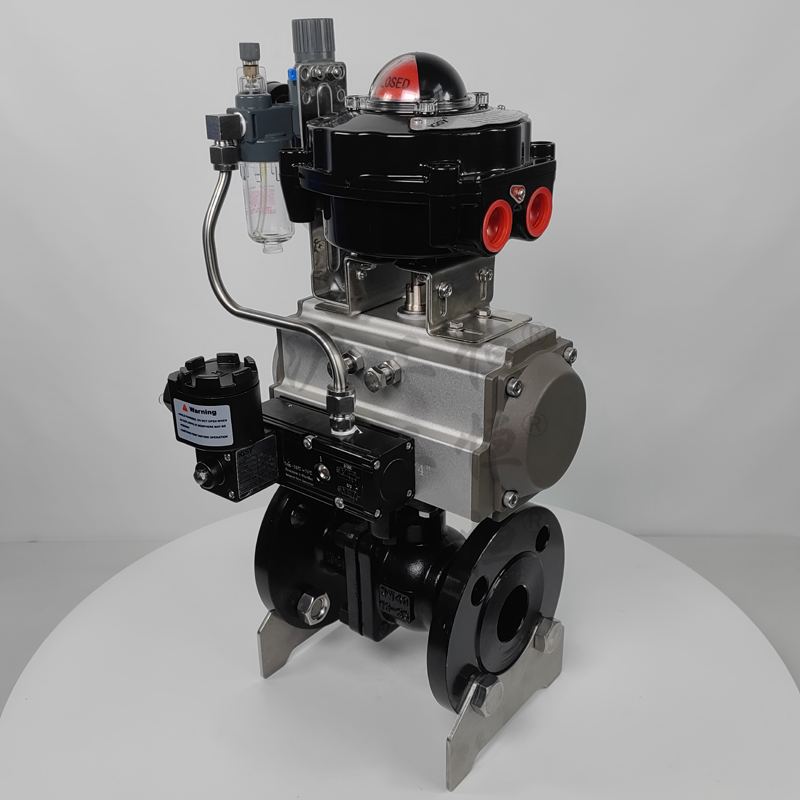

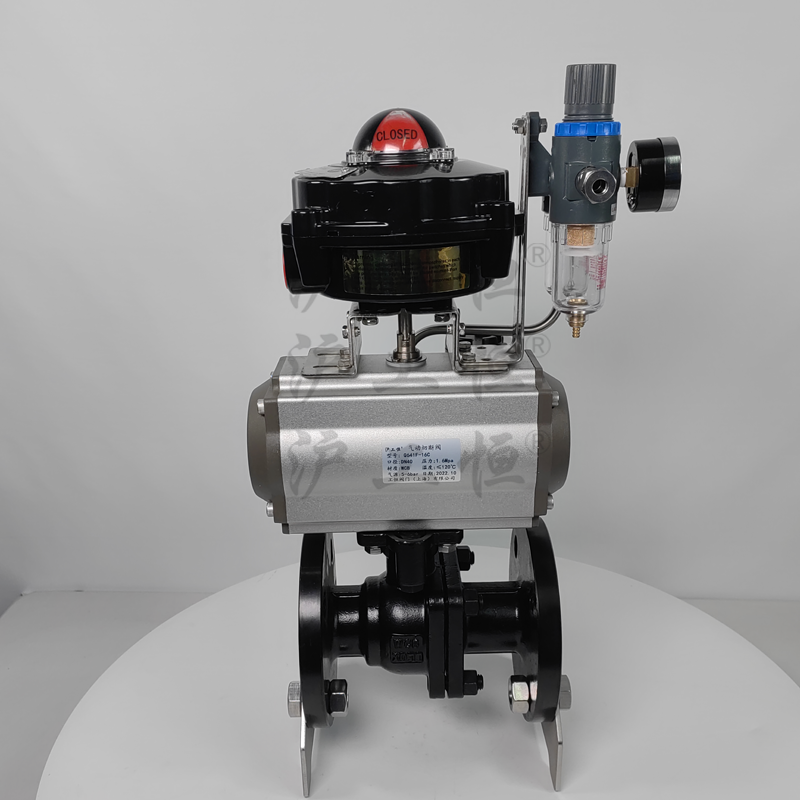

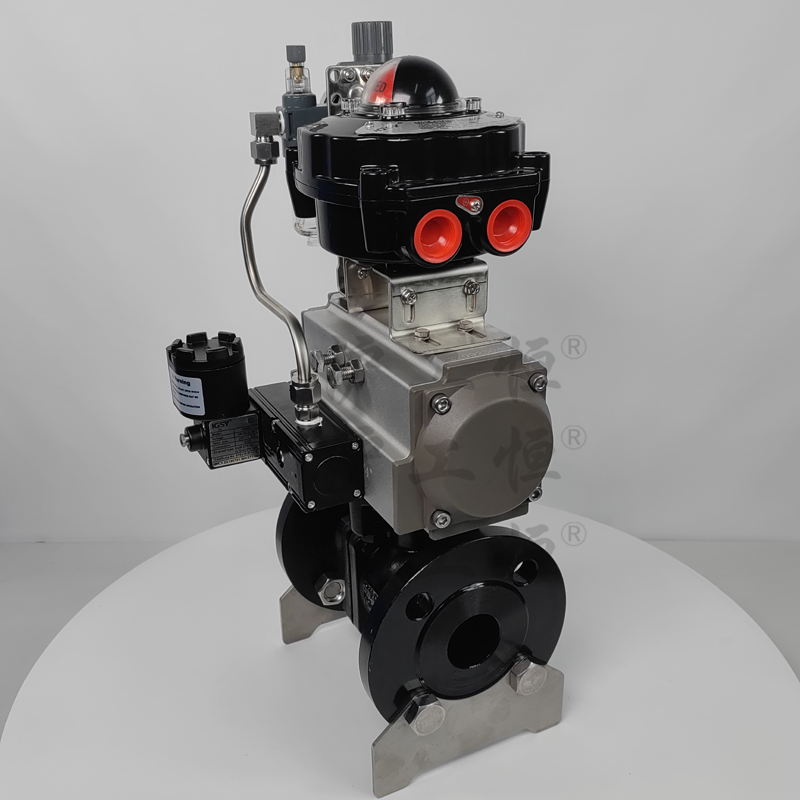

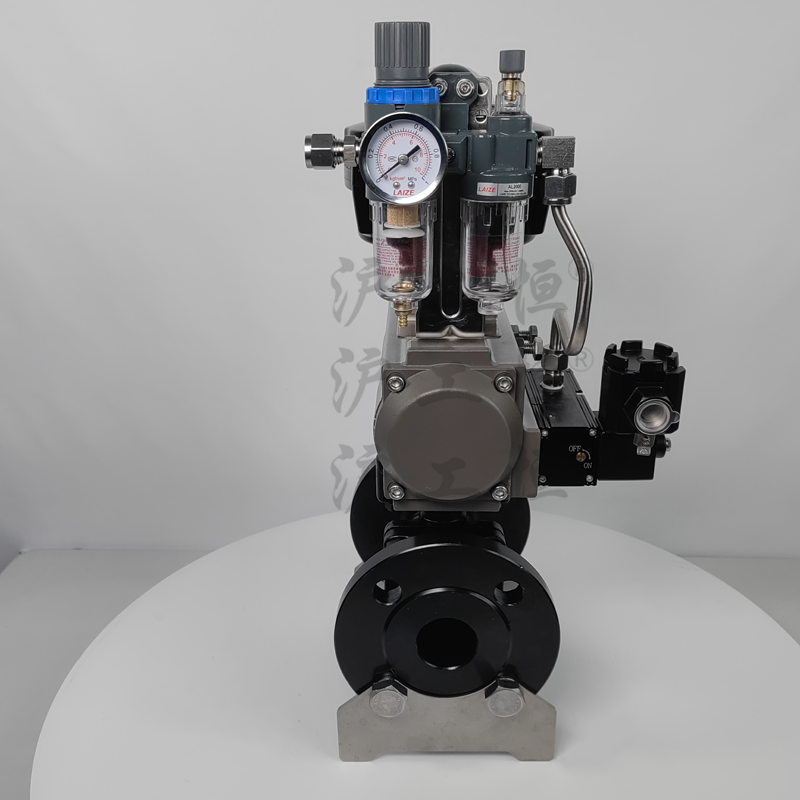

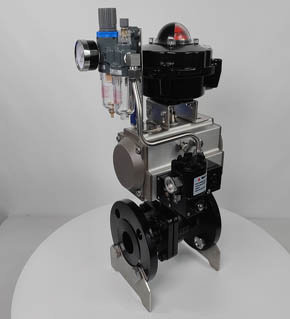

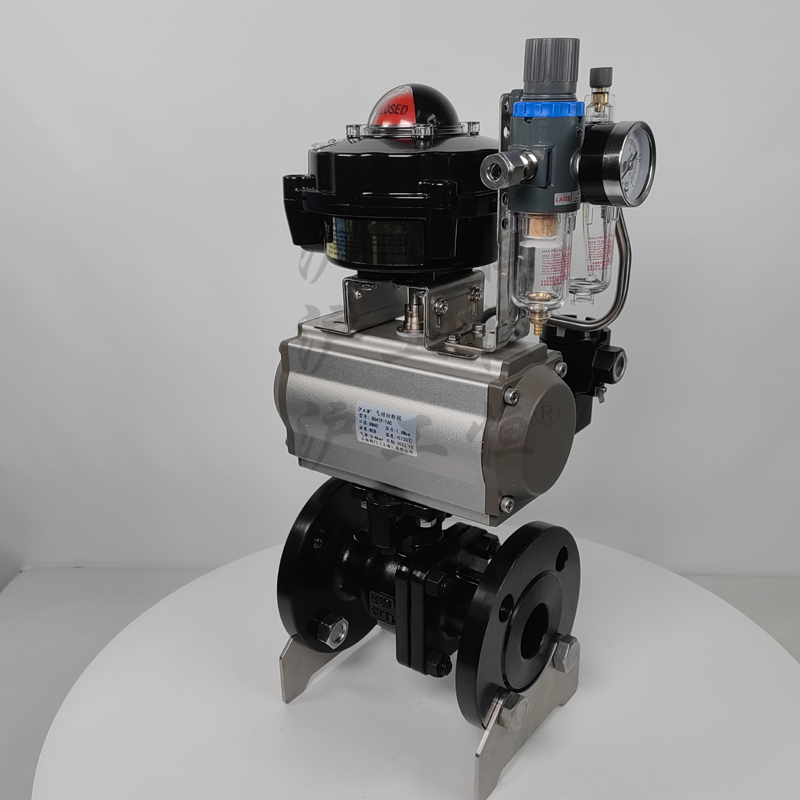

Q641F-16C氣動切斷閥防爆法蘭球閥緊急切斷閥門碳鋼鑄鋼

日期：2022/12/15 瀏覽：

品牌

滬工恒

公稱壓力

16bar

是否定制

否

加工定制

是

連接形式

法蘭

適用介質

水

結構形式

球閥

流動方向

單向

類型(通道位置)

二通式

驅動方式

氣動

顏色

黑色

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

用途

調節

材質

不銹鋼

類型

閥門

型號

Q641F-16C

概述

Q641F-16C防爆氣動切斷閥顧名思義他是一款防爆型的氣動球閥，主要用在場合帶有易燃易爆的危險氣體的，切斷使用，閥體鑄鋼WCB，閥芯304不銹鋼，閥座PTFE，法蘭連接，浮動式，軟密封球閥，可以根據客戶需求加裝手動裝置，可以達到硬密封六級泄漏，16壓力，適用溫度：-29℃~150℃，適用介2質：水、蒸汽、油品等介質，安裝位置與管道任意安裝使用

用途

廣泛的運用在石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、冶金、煤氣、供排水等系統中。可適用一切腐蝕性和非腐蝕性壓力不同的蒸汽、氣體、液體、漿液及固體粉末的管線和容器上做為開關和截止裝置使用，可實現現場及遠距離操作，也可實現單獨或集中控制。

特點

1. 流體阻力小，其阻力系數與同長度的管段相等。2. 結構簡單、體積小、重量輕。3. 緊密可靠，目球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。4. 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。5. 維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。6. 適用范圍廣，通徑從小到幾毫米，大到幾米，高真空或高壓力都可應用。

工作原理

配以行程位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。執行器分單作用和雙作用兩種型號。單作用式的優點是一旦動力源發生故障，氣動控制閥門將按控制系統的要求自動處于開啟或關閉的位置。氣動控制閥門廣泛應用于化工，石油，輕紡，電力，食品制藥，制冷，航天，造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。

參數

公稱通徑	DN25~DN500
連接方式	RF法蘭
執行器選配	GT AT
控制方式	開關型、調節型
電磁閥電壓	AC220V、AC380V、DC24V（其它訂做）
公稱壓力	PN6、PN10、PN16
介質溫度	-30~425℃
環境溫度	標準型：-20~150℃
防護等級	IP67
閥體材質	碳鋼、不銹鋼
密封材質	聚四氟乙烯（F）、丁睛橡膠（X）、全內襯聚四氟乙烯（F46、F4）、三元乙丙（EPDM）
