APL-310型限位行程開關盒
日期：2018/05/23
瀏覽：

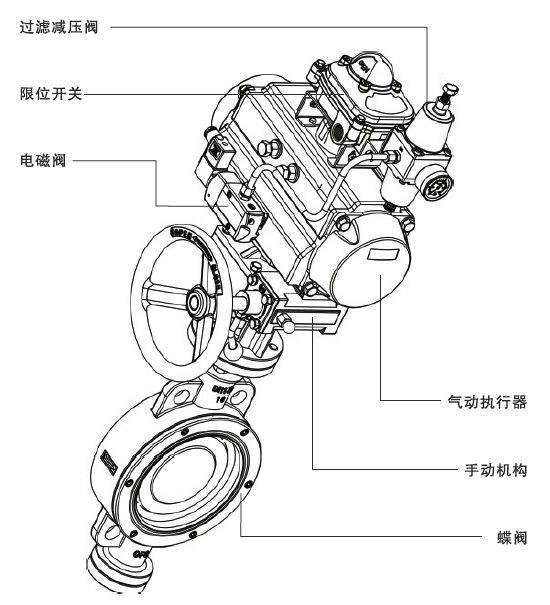

APL-310型限位行程開關盒是傳送執行器和閥門的位置訊號到現場和遙控操作站。它能直接安裝在執行器上部，符合標準VDI/VDE 3845。
產品特點
APL-310氣動執行器限位行程開關盒特點
有現場可視位置指示器，快速調整位置凸輪；可調式凸輪通過花鍵和彈簧安裝，只要開關凸輪脫離花鍵便可旋轉調整所需的位置，防掉外殼螺釘和兩個電纜進口G1/2"管接口 。內部行程開關預先連接接線終端，8個接線端子，并可用于電磁閥的連接。
主要數據參數
APL-310氣動執行器限位行程開關盒主要數據參數
| 型號 | APL-310 |
| 殼體防護 | IP67 |
| 溫度 | -25~85℃ |
| 接口 | 2-1/2NPT |
| 接線端子 | PA8H |
| 拉置指示 | 開－黃（OPEN);關－紅（CLOSE) |
| 微型開關 | 機械式，感應式 |
APL-310氣動執行器限位行程開關盒參數及選型
機械式開關
OMRON SS-5GL；2 SPDT
直流：0.4A，125V DC；4A，30V DC
交流：3A，250V AC；5A，120V AC
感應式開關
JEELON ；LJE-0224LA2 SPDT
直流：10-30V DC；感應距離：2 mm 機械式開關
OMRON V-155-1A5；2 SPDT
直流：0.6A，125V DC
交流：16A，250V AC
APL-310氣動執行器限位行程開關盒選型指南
| APL-3 | 1 | 0 | A |
| 3＝氣侯防護型IP67（普通型） | 1＝機械開關 |
0=2xSPDT 1=3xSPDT 2=4xSPDT 3=2xSPST 4=2xDPDT 5=2xSPDT+電位計（0~1KΩ） 6=2xSPDT+電流反饋（4－20mA) |
A＝30×80×20 B=30×80×30 C=30×130×50 |
| 2＝接近開關 |
0=LJE-0224LA 1=其它 |
溫馨提示：本文中所有文字、數據、圖片均只適用于參考，APL-310型限位行程開關盒性能參數、結構尺寸參數、價格等詳情，請聯系我們。
