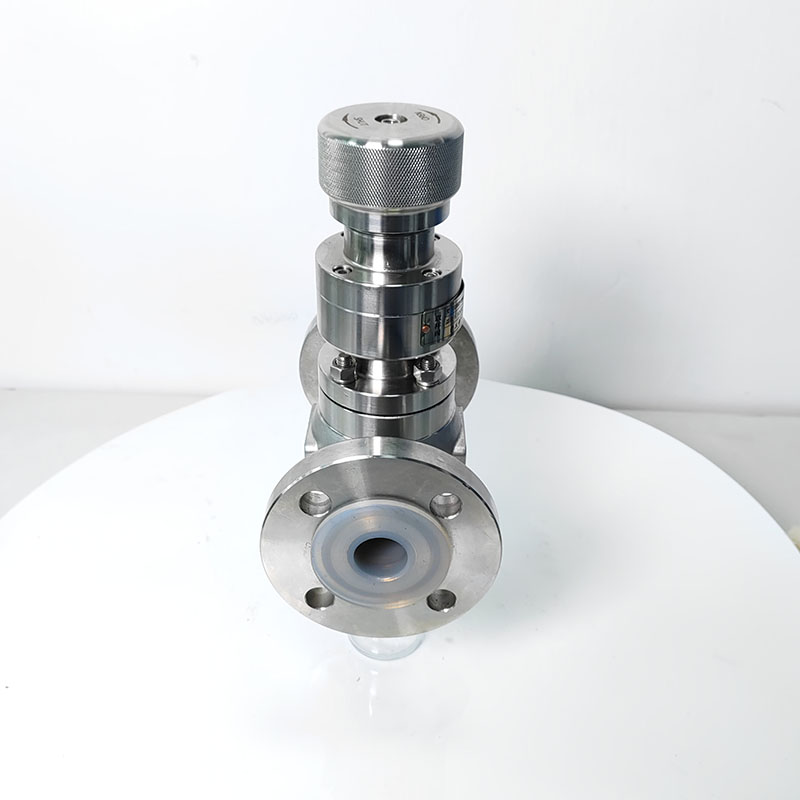

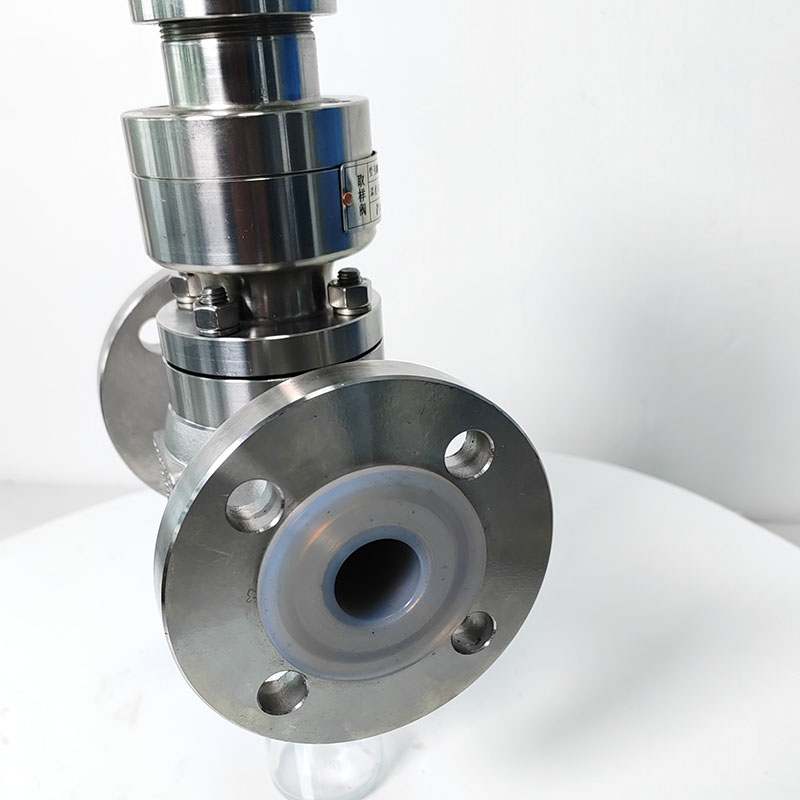

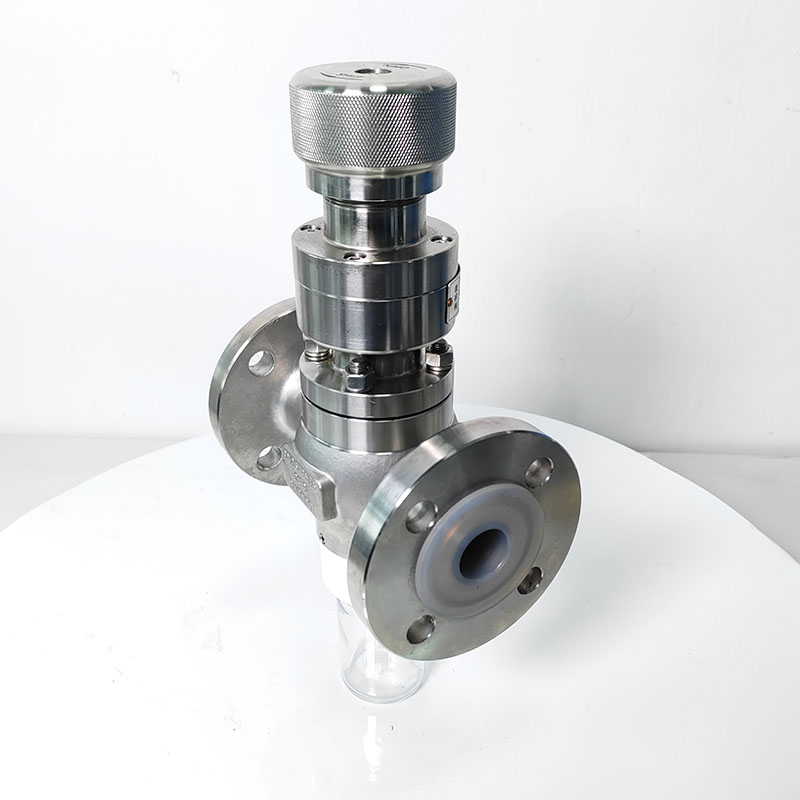

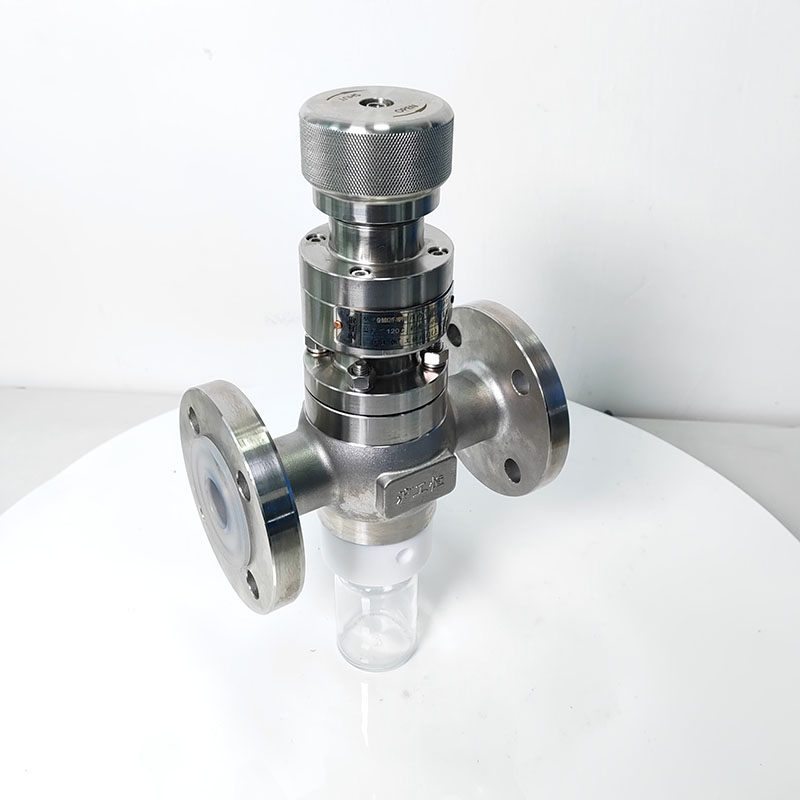

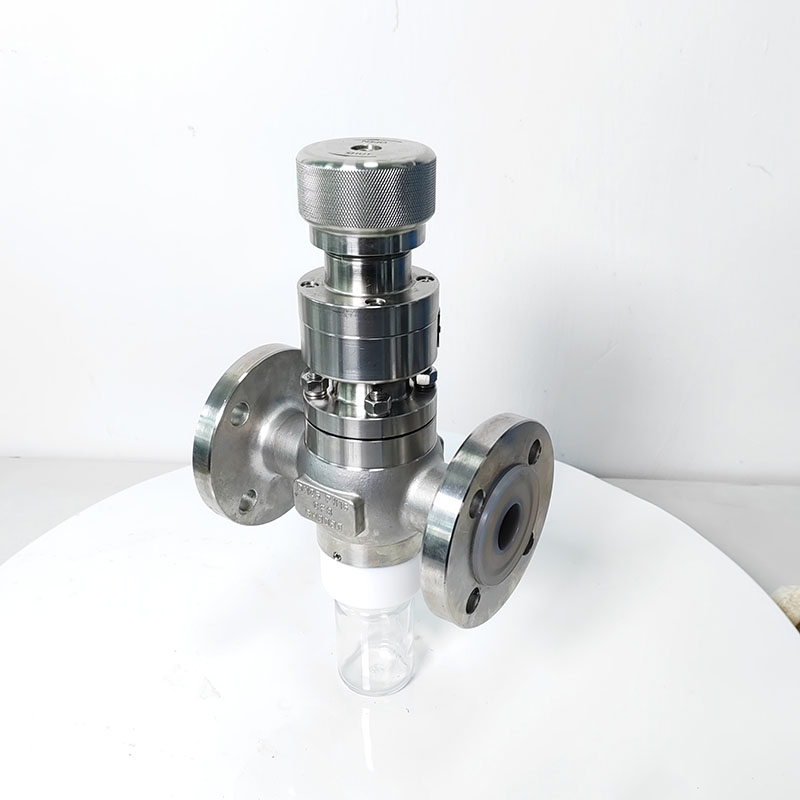

GHZSQYFPFA-16P 手動襯PFA取樣閥，耐腐蝕取樣閥

日期：2024/11/01 瀏覽：

概述
GHZSQYFPFA-16P 手動襯PFA取樣閥，耐腐蝕取樣閥采用全襯氟設計，可以在腐蝕性工況的取樣，解決特材造價高的問題，GHZSQYFPFA-16P 手動襯PFA取樣閥，耐腐蝕取樣閥主要有耐腐蝕體、襯氟閥芯、襯氟閥桿、閥座、氣動執行機構、取樣瓶組成，取樣瓶為可拆卸設計，試樣進入取樣瓶內，可將取樣瓶密封，避免污染試樣，流道無流阻設計，不影響流量，閥桿通過手柄、電動執行機構、氣動執行機構旋轉帶動閥桿及閥芯使試樣進入閥芯內，通過旋轉閥芯180°實現試樣進入取樣瓶內，放樣的同時，閥芯將取樣口關閉，從而做到零泄漏及無壓取樣，不會因開關閥門對取樣瓶造成壓力沖擊，從而保證操作者的安全。取樣瓶可選透明和避光兩種，本取樣閥廣泛應用在制藥、化工、食品行業。

標準規格 STANDARD SPECIFICATION

公稱通徑 Body size	DN15~100
公稱壓力 Body ratings	PN0.6~4.0Mpa ANSI Class 150,300 JIS 10K,30K
取樣量 Sampling quantity	20ml、30ml、40ml、80ML、100ML
取樣容量 Sampling capacity	80~1000ml
安裝方式 Installation mode	水平、Horizontal 垂直（訂做）Vertical (customized)
尺寸標準 Dimension standard	國標、美標、日標 GB, American standard, Japanese standard
閥體材質 Body material	不銹鋼 Stainless steel(304, 304L, 316, 316L)，不銹鋼襯氟Stainless steel lined with fluorine（304+F46，306L+F46）鈦、Ti
閥座材質 Seat material	聚四氟乙烯（F）、對位聚苯（PPL） PTFE, PPL
控制方式 Control	手動、氣動、電動 Switch type, Adjust type
電動執行器形式 Electric actuator form	普通型、防爆型、智能一體化 Standard type, Explosion-proof type, Intelligent integration
電源電壓 Power supply voltage	24V/110V /220V/380V交流電源或 24V/110V 直流電源 24V/110V/220V/380V AC or 24V/110V DC
設計依據 Design Basis	GB 標準 Standard
設計標準 Design standard	GB/12224-2005 ANSI B16.34
連接方式 Connection mode	內螺紋、外螺紋、焊接、法蘭、卡箍 Internal thread, external thread, welding,flange, clamp
試驗和檢驗 Test＆inspection	GB/T13927-2008

※注：系列取樣閥結構長度及連接尺寸可根據用戶要求設計制造。
Note: The structural length and connection size of series sampling valve can be designed and manufactured according to user requirements.
