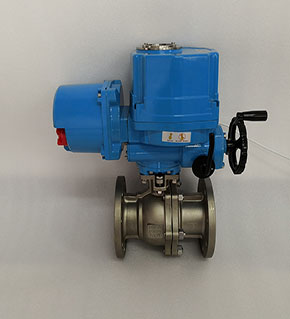

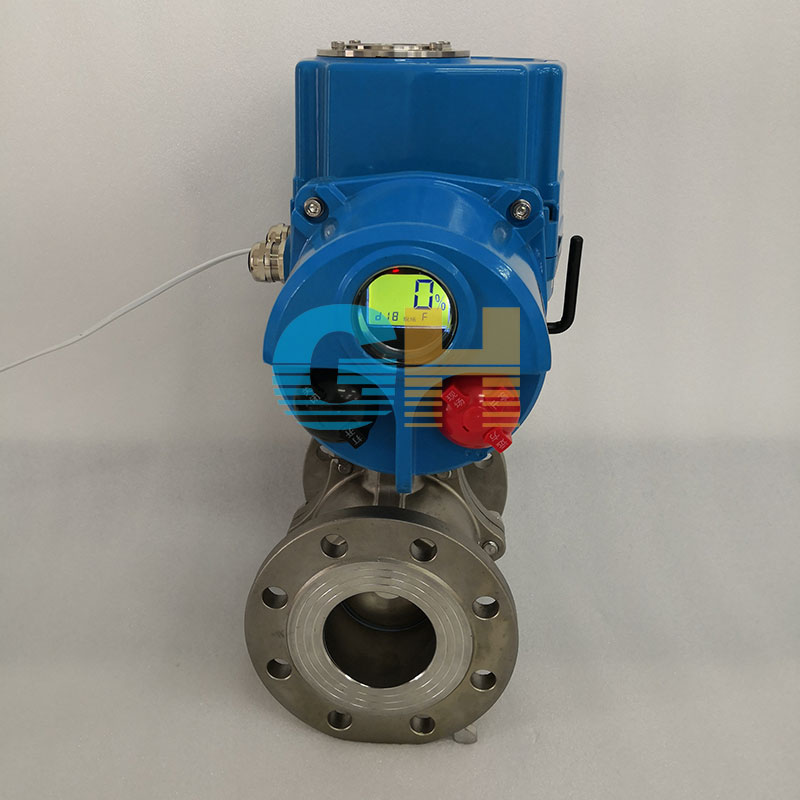

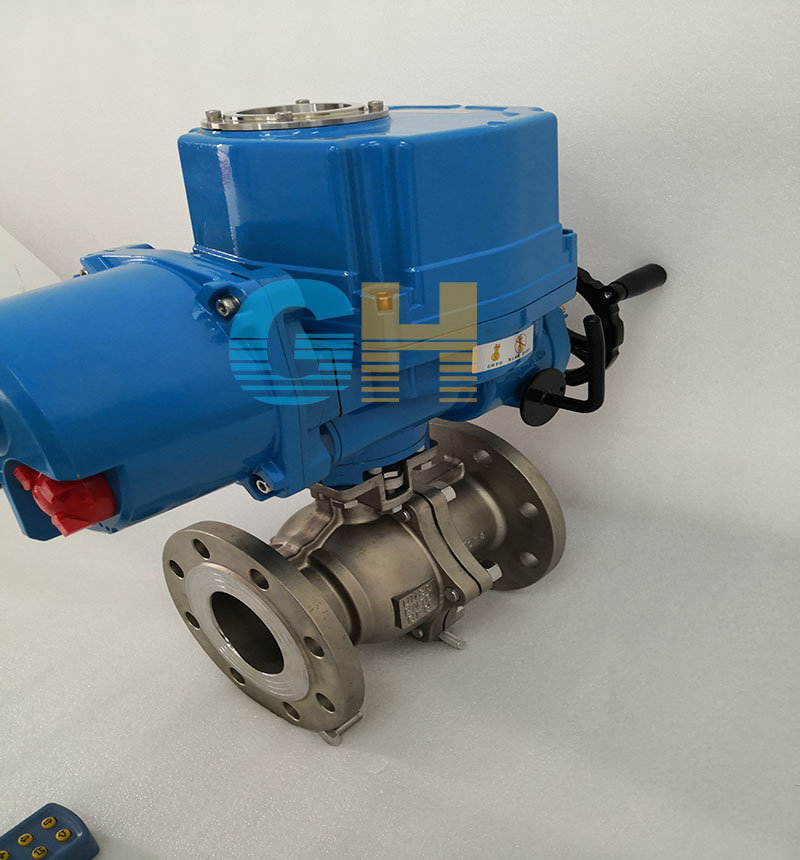

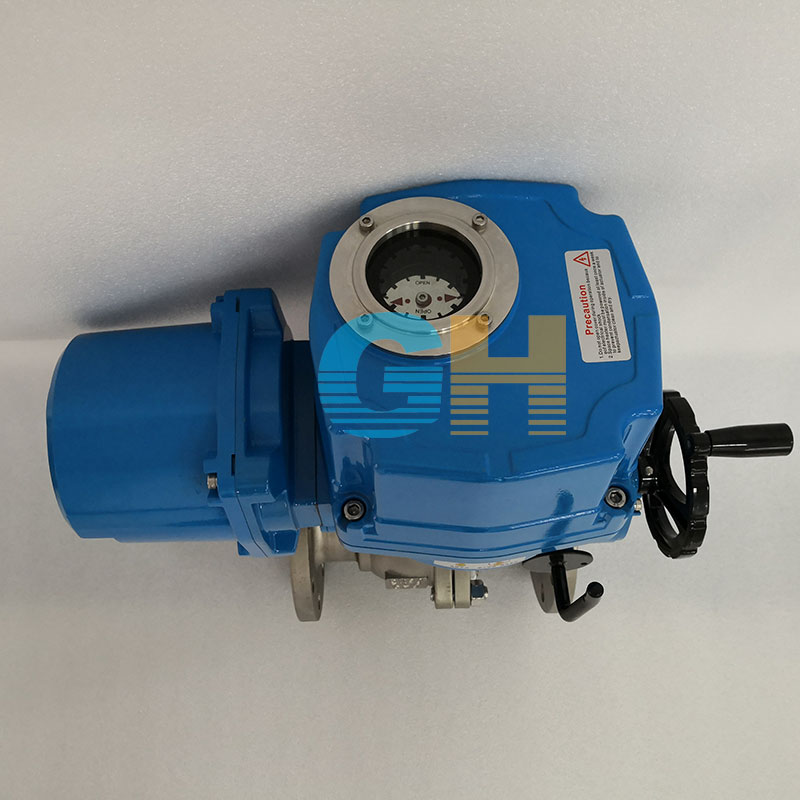

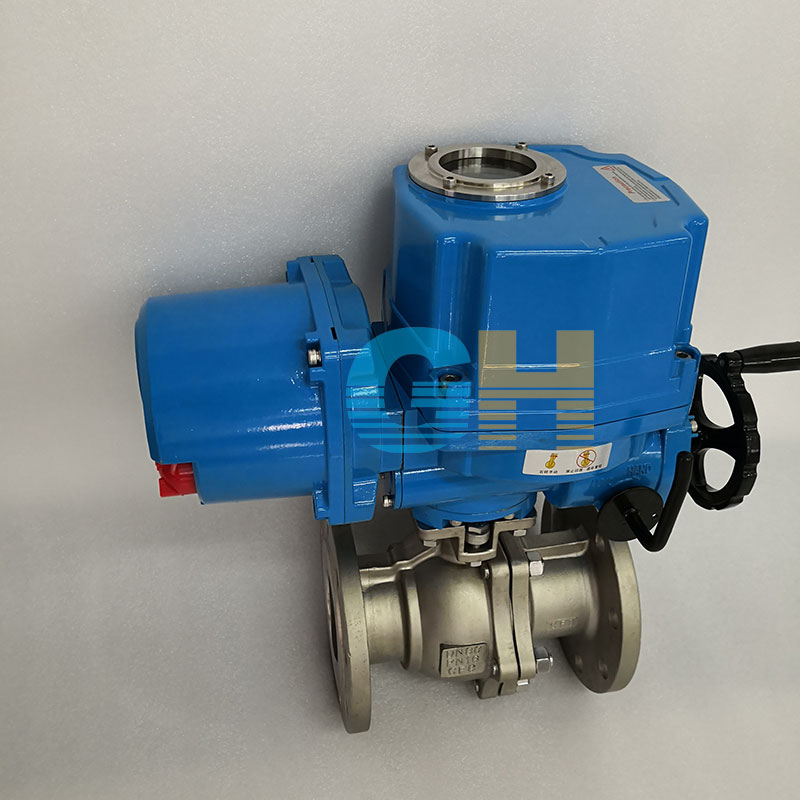

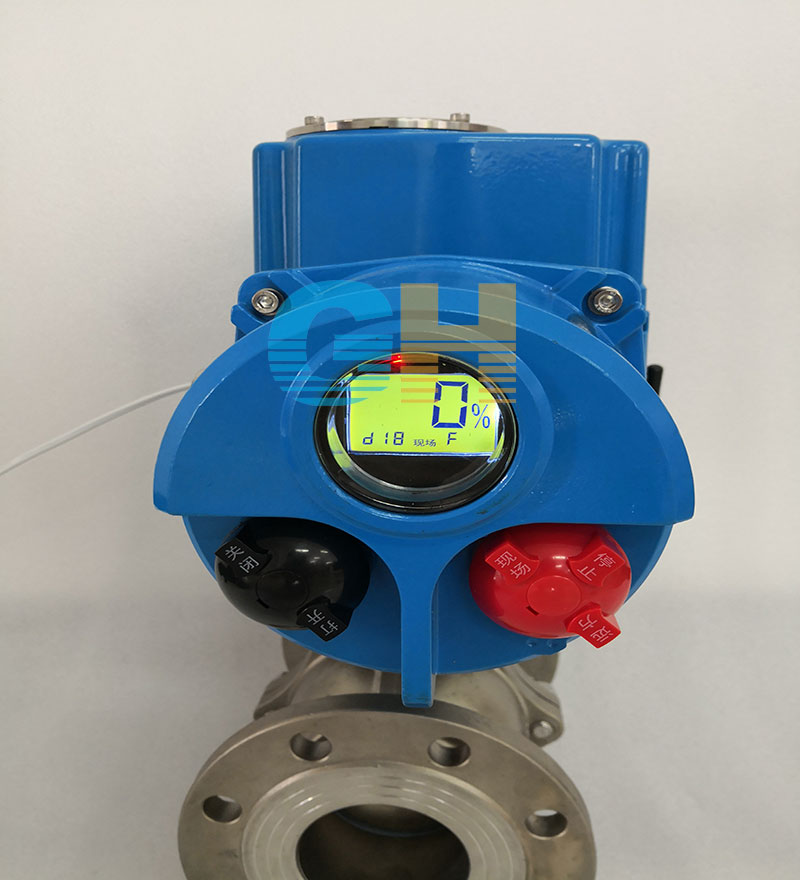

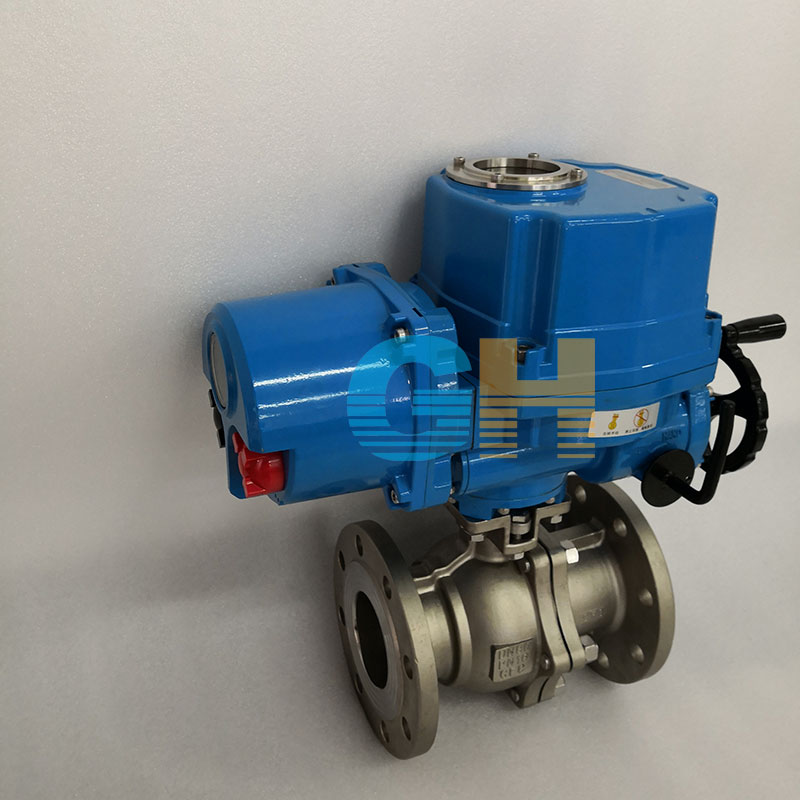

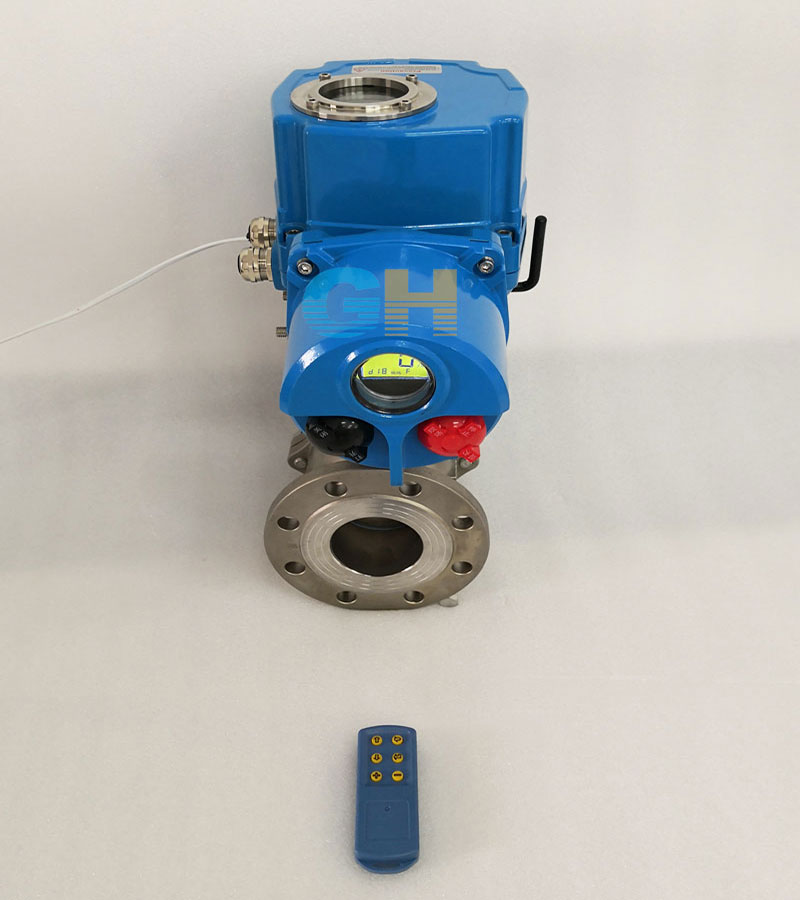

智能電動O型調節球閥-ZDJR智能電動球閥

日期：2021/05/19 瀏覽：

品牌 :	GH/工恒	型號 :	ZDJR
材質 :	不銹鋼	連接形式 :	法蘭
結構形式 :	浮動球球閥	公稱通徑 :	15-300
適用介質 :	水蒸汽油品	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式

產品詳情
Product details

產品概述：
ZDJR智能電動O型調節球閥采用一體化結構，與DTR電動執行機構相配，有輸入控制信號（4~20mADC或1-5VDC）及單相電源可控制運轉，具有功能強、體積小、輕便宜人、性能好、配套簡單、流通能力大、適合于介質是粘稠，含顆粒，纖維性質的場合。目前該閥應用于食品、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。

主要技術參數：
①、結構形式：角型單座鑄造閥
②、公稱通徑：20-300mm
③、公稱壓力： 1.6-6.4Mpa
④、連接形式：法蘭式按JB78-59、JB79-59
⑤、材料：HT200、ZG230—450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

閥內組件：
①、閥芯形式：O型閥芯
②、流量特性：快開型
③、材料： 1Cr18Ni9Ti 0Cr17Ni12Mo2襯聚四氟乙烯
④、密封面材料：聚四氟乙烯、PPL、硬密封。

執行機構：
①、類型：可選PSQ、DTR和3810系列電子式角行程執行機構。防爆型選用3810系列。
②、技術參數和性能：請參閱相應執行機構與閥門定位器說明書。

理想流量特性表：

公稱通徑（DN）	不同開度角下的Kv值
溫度	10o	20o	30o	40o	50o	60o	70o	80o	90o
50	2	4	9	17	32	60	97	151	215
80	6	11	22	44	83	155	250	389	550
100	9	18	35	71	133	248	398	620	890
150	20	40	8/0	160	300	560	900	1400	2000
200	36	72	143	286	737	1002	1611	2506	3580
250	57	113	226	453	848	1582	2543	3955	5650
300	81	163	325	651	1220	2278	3661	5695	8100

規格參數：

公稱通徑DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數（Kv）	20	38	72	110	170	215	380	550	890	1400	2000	3580	5650	8100
可調動作范圍	0-90o
允許壓差△P	小于公稱壓力(1.6MPa)
泄漏量Q	按AP1598標準測試無泄漏
環境溫度℃	-20~60℃
基本誤差	±2.5%
回差	±2.5%
死區	1%
可調范圍	250：1							350：1
配用執行機構	PSQ101, 381RSA-05DTR-05					DTR-10 PSQ201, DTR-20381RSC-30				DTR-40381RSC-50		PSQ701DTR-60

外形及連接尺寸：

公稱通徑DN	L	D	H	L1	D1		Z-Ød	H1	L2
壓力	1.6/2.5/4.0	1.6/2.5/4.0			1.6/2.5/4.0	1.6/2.5/4.0	1.6/2.5/4.0
15	130/130/130	95	275	157	65	14/16/16	4-14	48	208
20	140/140/140	105	280	157	75	14/16/16	4-14	53	208
25	150/150/150	115	287	157	85	14/16/16	4-14	58	208
32	165/165/180	135	384	208	100	16/18/18	4-18	68	208
40	180/180/200	145	312	208	110	16/18/18	4-18	73	208
50	200/200/220	160	325	208	125	16/20/20	4-18	80	208
65	220/220/250	180	335	256	145	18/22/22	4-18/8-18/8-18	90	256
80	250/250/280	195	365	256	160	20/22/22	8-18	98	256
100	280/280/320	215/230/230	400	256	180/190/190	20/24/24	8-18/8-23/8-23	120	256
125	320/320/400	245/270/270	420	256	210/220/220	24/28/30	8-23/8-25/8-25	140	256
150	360/360/400	280/300/300	440	256	240/250/250	24/28/30	8-23/8-25/8-25	167	256
200	400/400/550	335/360/375	470	256	295/310/320	26/34/38	12-23/12-25/12-30	210	256
250	630 750	405 470	545	380
300	750 870	460 530	580	380
