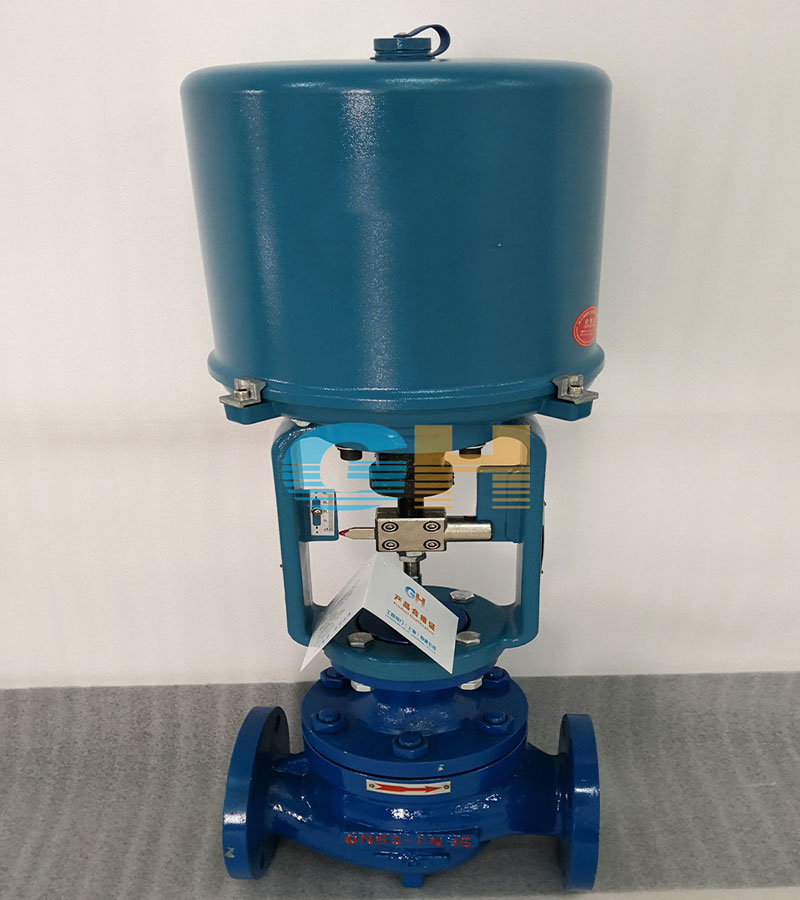

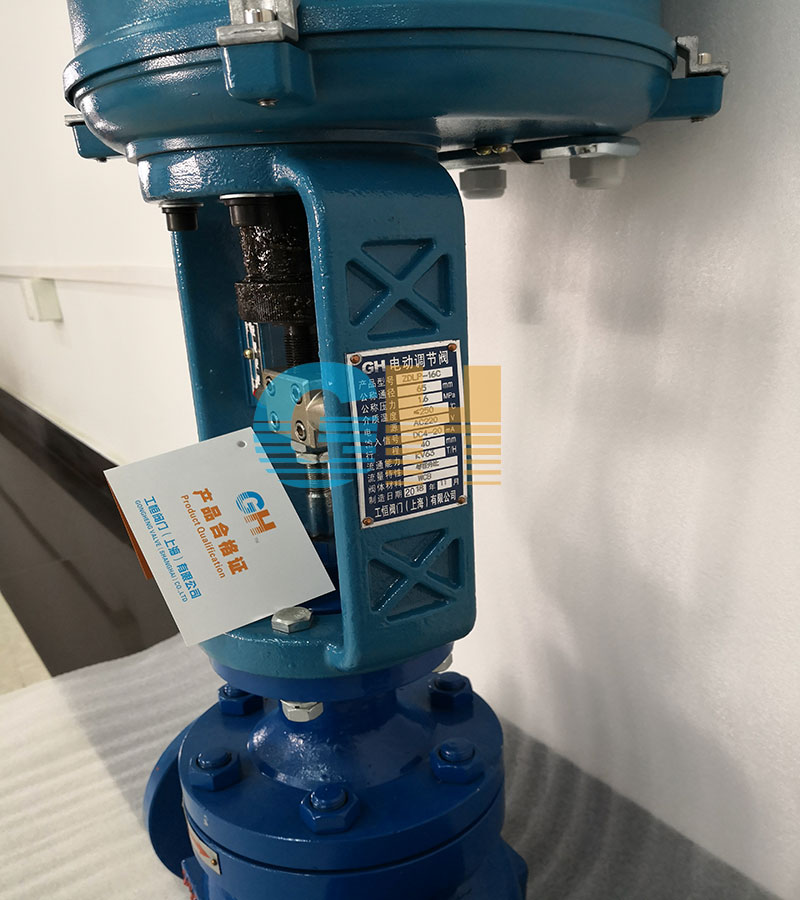

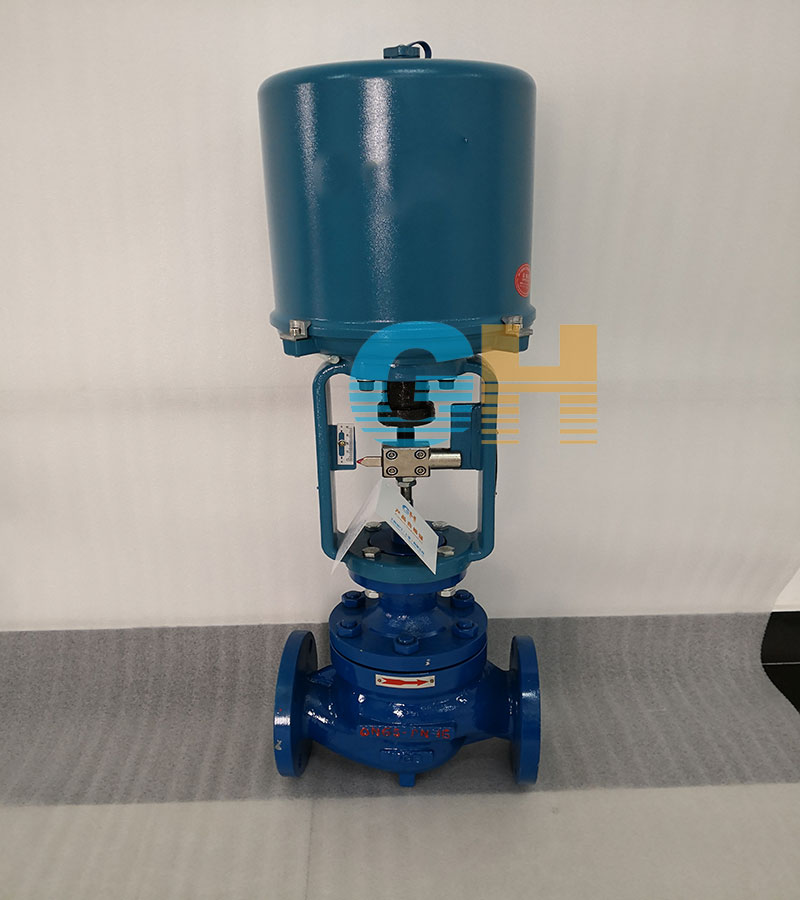

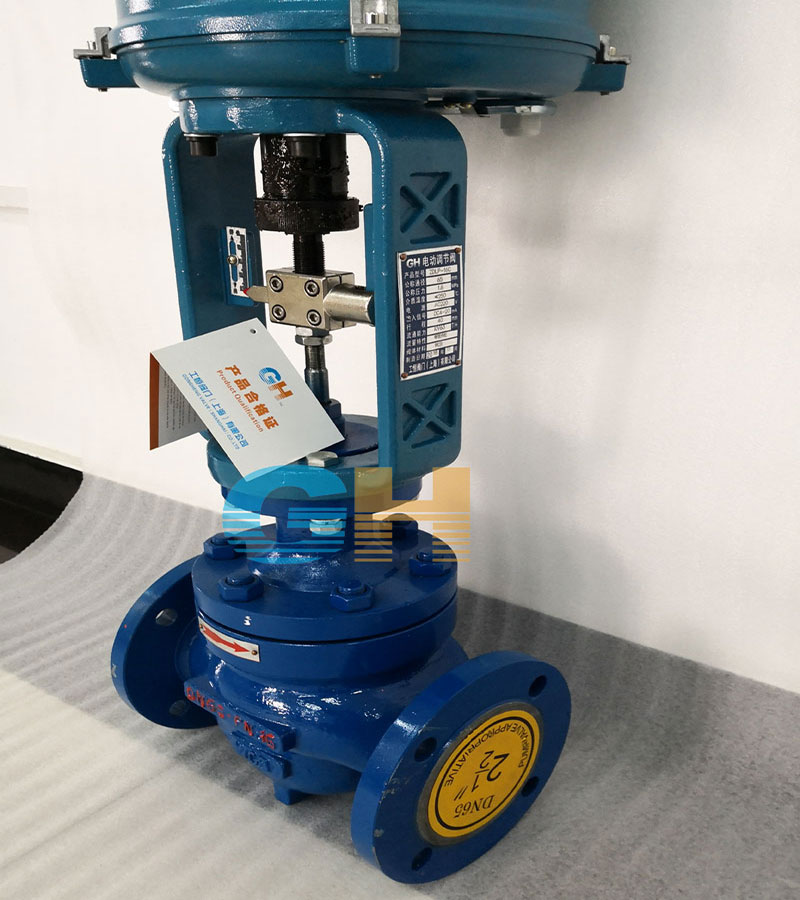

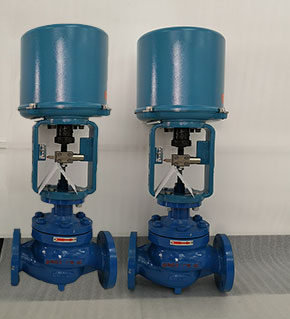

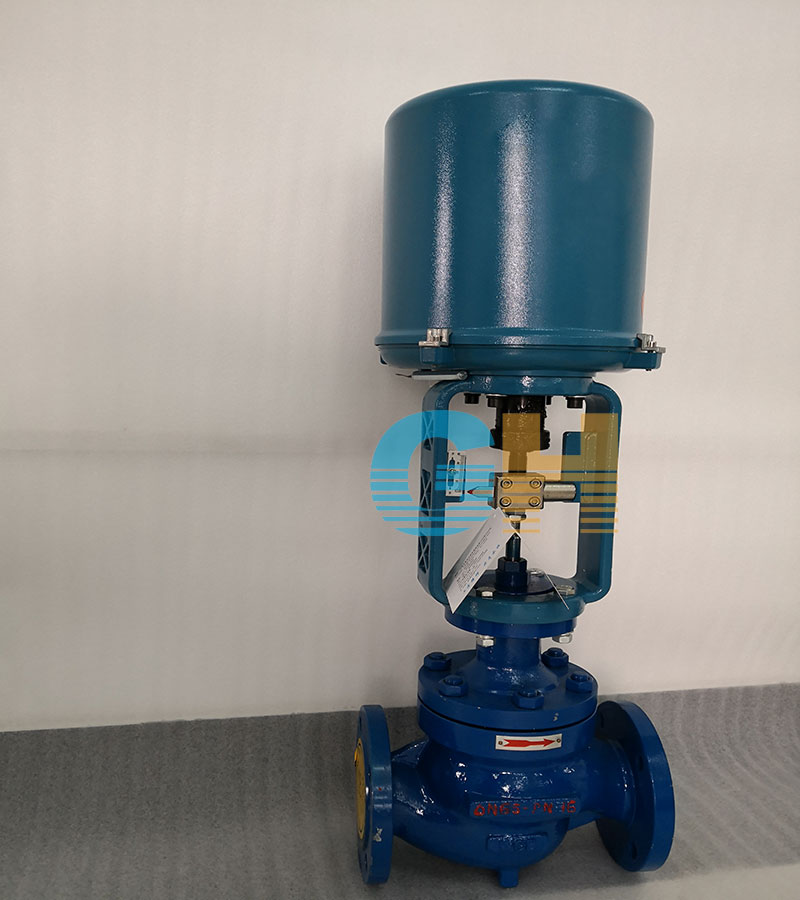

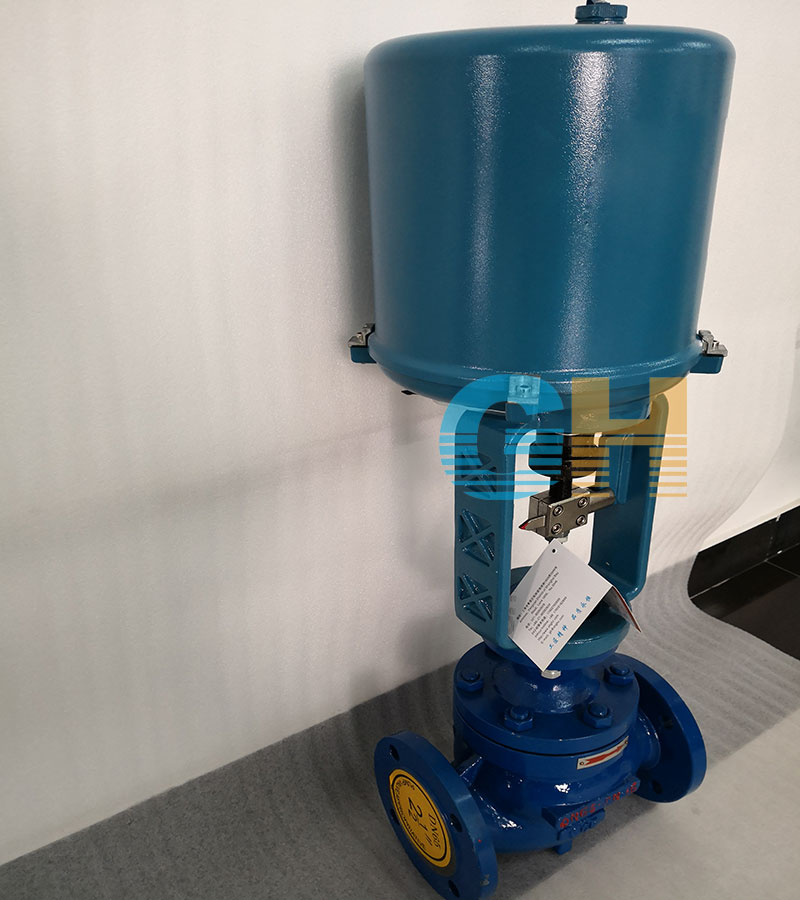

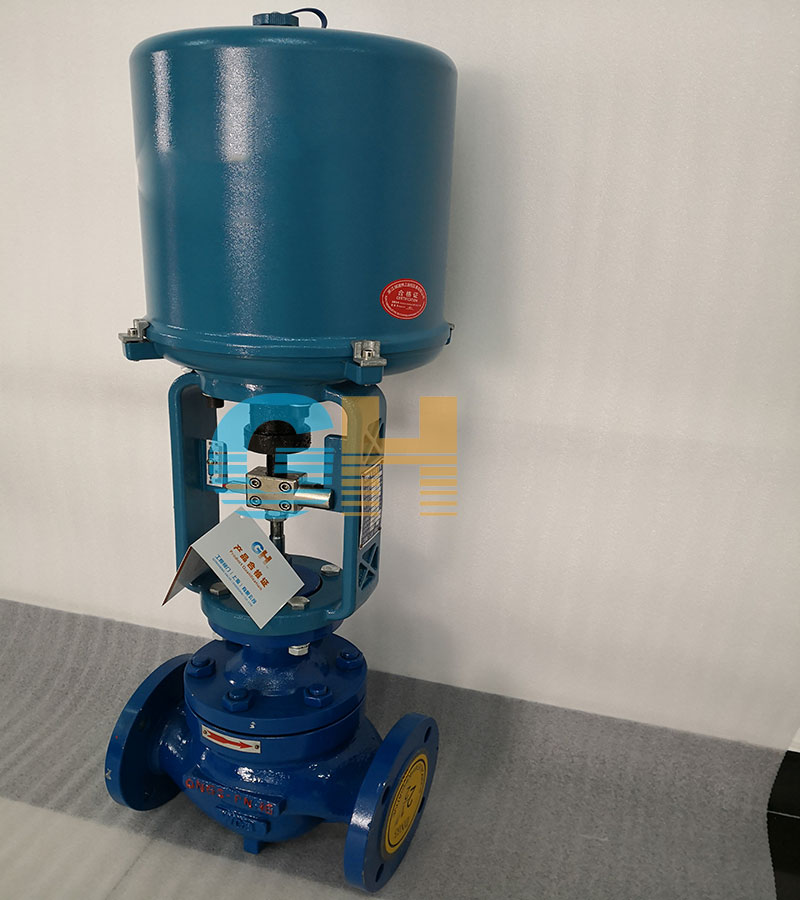

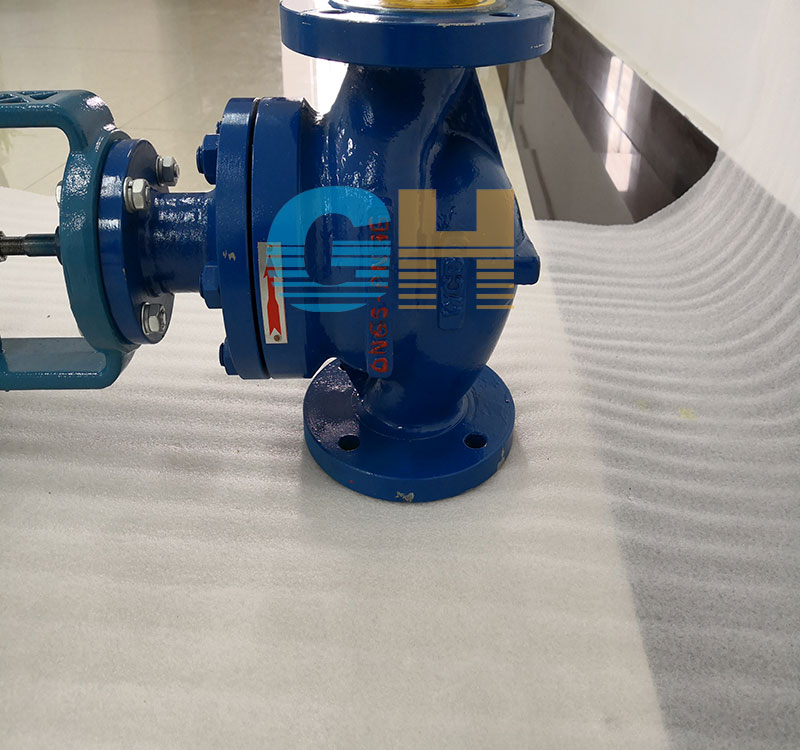

ZDLP-16C電動單座調節閥-電子式電動單座調節閥

日期：2021/06/01 瀏覽：

加工定制 :	是	品牌 :	GH/工恒
型號 :	ZDLP-16C	材質 :	碳鋼
連接形式 :	法蘭	公稱通徑 :	20-300
適用介質 :	水,蒸汽,油品,液化氣	壓力環境 :	常壓
工作溫度 :	常溫	流動方向 :	單向
驅動方式 :	電動	零部件及配件 :	執行器
形態 :	球式	類型(通道位置) :	二通式
標準 :	國標	密封形式 :	軟密封型

產品詳情
Product details

產品概述;
ZDLM-16智能型電動套筒調節閥由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。

產品特點：
套筒閥具有穩定性好，不易產生震動，噪音低，對溫度敏感等特點，單密封型適用于泄漏要求較嚴，壓差不大的干凈介質場合。雙密封型適用于泄漏要求不嚴，壓差較大的干凈介質場合。小孔節流型，可作低噪音閥使用。廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。

技術參數

公稱通徑DN （mm）		20				25	32	40	50	65	80	100	125	150	200	250	300
		10	12	15	20
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm		10				16		25		40			60			100
公稱壓力PN（MPa）		1.6、4.0、6.4
固有流量特性		直線、等百分比
固有可調比R		50：1
允許泄漏量	單座	硬密封：Ⅳ級、軟密封：Ⅵ級
	套筒	密封：Ⅱ級、軟密封：Ⅵ級
工作溫度t（℃）		-20～200、-40～250、-40～450、-60～450
信號范圍（mA.DC)		0～10、4～20
電源電壓		220V、50Hz
作用方式		故障時：全關、全開、自鎖位

詢價及訂貨時請注明下列內容:
若您還未選定型號，請向我們提供使用技術參數：
1、公稱通徑、CV值
2、流體性質：公稱壓力、溫度、黏度或酸堿性
3、連接形式和規格
4、閥體和閥內組件材料，是否需要硬化處理
5、上閥蓋型式
6、閥體和閥芯特性
7、執行機構形式，是否帶手輪機構，供氣壓力
8、正反作用（氣開式或氣關式）
9、是否帶附件，請說明附件型號，以便我們為您正確選型
10、特殊要求（去油，禁銅處理等）
11、介質名稱
12、正常流量和zui大流量
13、介質壓力，閥全開和全閉時的閥進口和出口壓力
14、流體介質的溫度和比重
15、流體介質的黏度，是否含有懸濁液
